Aufbau und Funktion
Drahtführung konfektionieren
4.
1
•

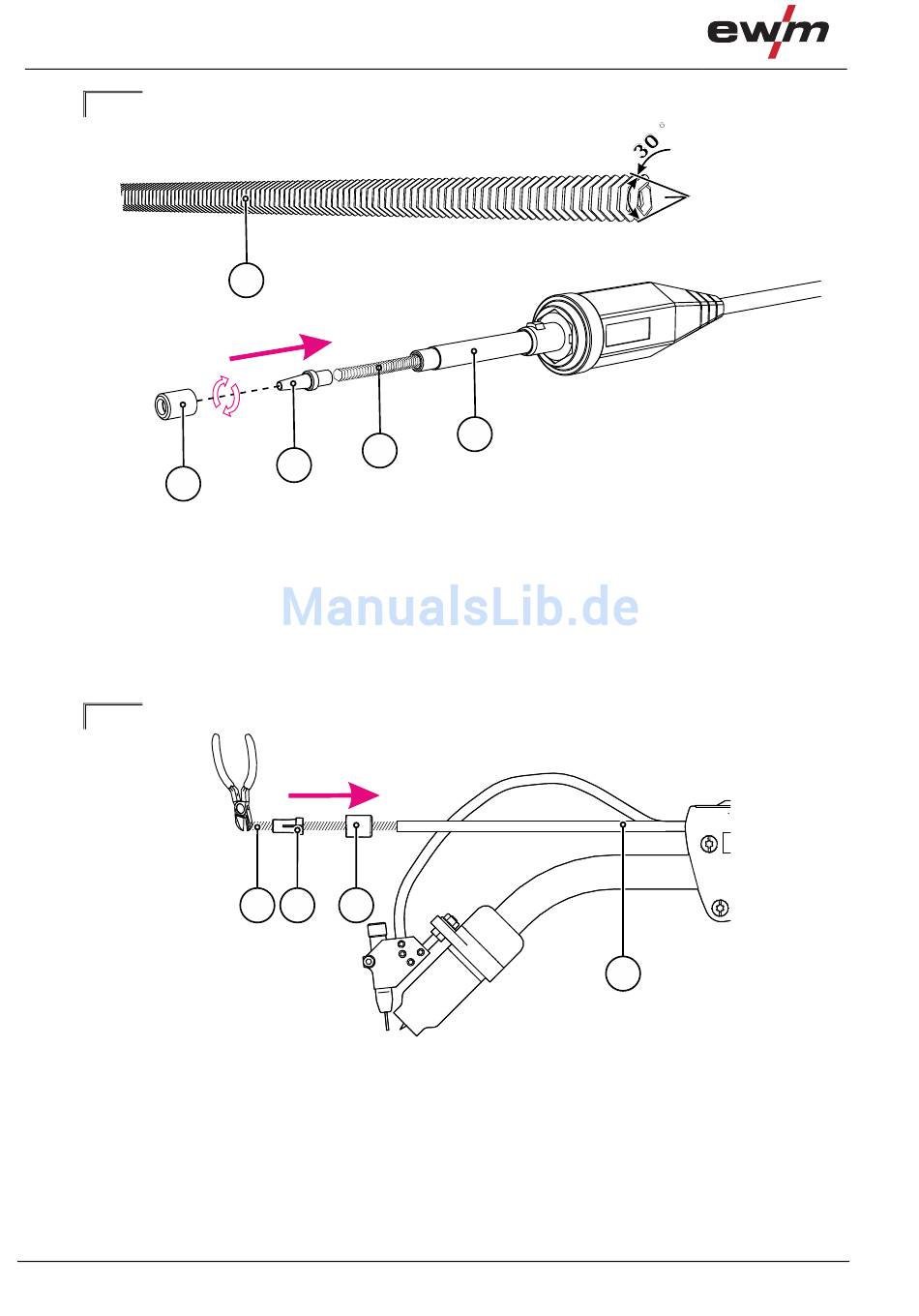

Neue Drahtführungsspirale an einer Seite auf 30° anfasen.
•
Gegebenenfalls auf der nicht angefasten Seite der neuen Drahtführungsspirale einen passenden
Drahteinlaufnippel fest aufschrauben.
•
Neue Drahtführungsspirale mit Schutzgas oder wasser- und ölfreier Druckluft ausblasen.
•
Neue Drahtführungsspirale mit der angefasten Seite in das Drahteinlaufrohr einführen und mit
leichtem Druck ganz durchschieben.
•
Überwurfmutter handfest anziehen.
5.
•
Neue Drahtführungsspirale so abschneiden, dass eine Mindestlänge von 250 mm verbleibt.
•
Isolierschlauch auf die neue Drahtführungsspirale aufstecken.
•
Überwurfmutter auf die neue Drahtführungsspirale aufstecken.
•
Spannzange so weit auf die neue Drahtführungsspirale aufschrauben bis die neue
Drahtführungsspirale 7 mm nach vorne rausragt.
26
8
8
9
8
4
1
7
Abbildung 5-8
Abbildung 5-9
5
099-500142-EW500
05.04.2016
