Aufbau und Funktion
Schweißbrenner umrüsten
5.4
Schweißbrenner umrüsten
10
Pos. Symbol
1
2
3
4
5
6
7
8
9
10
•
Gasdüse und Gasdiffusor abdrehen.
•
Spannhülse und Wolframelektrode herausziehen.
•
Innensechskantschrauben der Zusatzdrahtführung lösen und Zusatzdrahtführung vom Gewindebolzen
abziehen.
5.4.1
Umrüstung auf Flaschenhals- oder Standard-Ausführung
•
Halterung für Gasdüsen so auf den Brennerkörper aufsetzen, dass die plane Seite vom Brennerkörper
wegzeigt.
•
Kunststoffisolierung mit der schrägen Seite in die Halterung einsetzen.
•
Wolframelektrode in Spannhülse einführen.
•
Spannhülse in Gasdiffusor einführen.
•
Gasdiffusor in Brennerkörper einführen und handfest anziehen.
•
Gasdüse auf Gasdiffusor stecken und handfest anziehen.
•
Gewindebolzen in die Halterung schrauben und mit der Mutter kontern.
•
Zusatzdrahtführung auf den Gewindebolzen stecken und mit den Innensechskantschrauben fixieren.
22
9
8
7
Beschreibung
0
Innensechskantschraube
Zusatzdrahtführung
Sechskantmutter
Halteplatte
Gewindebolzen, M4 x 10 SW7 L26 MM, - L36 MM, - L41 MM
Kunststoffisolierung
Spannhülse
Wolframelektrode
Gasdiffusor
Gasdüse
5
3
2
6
4
1

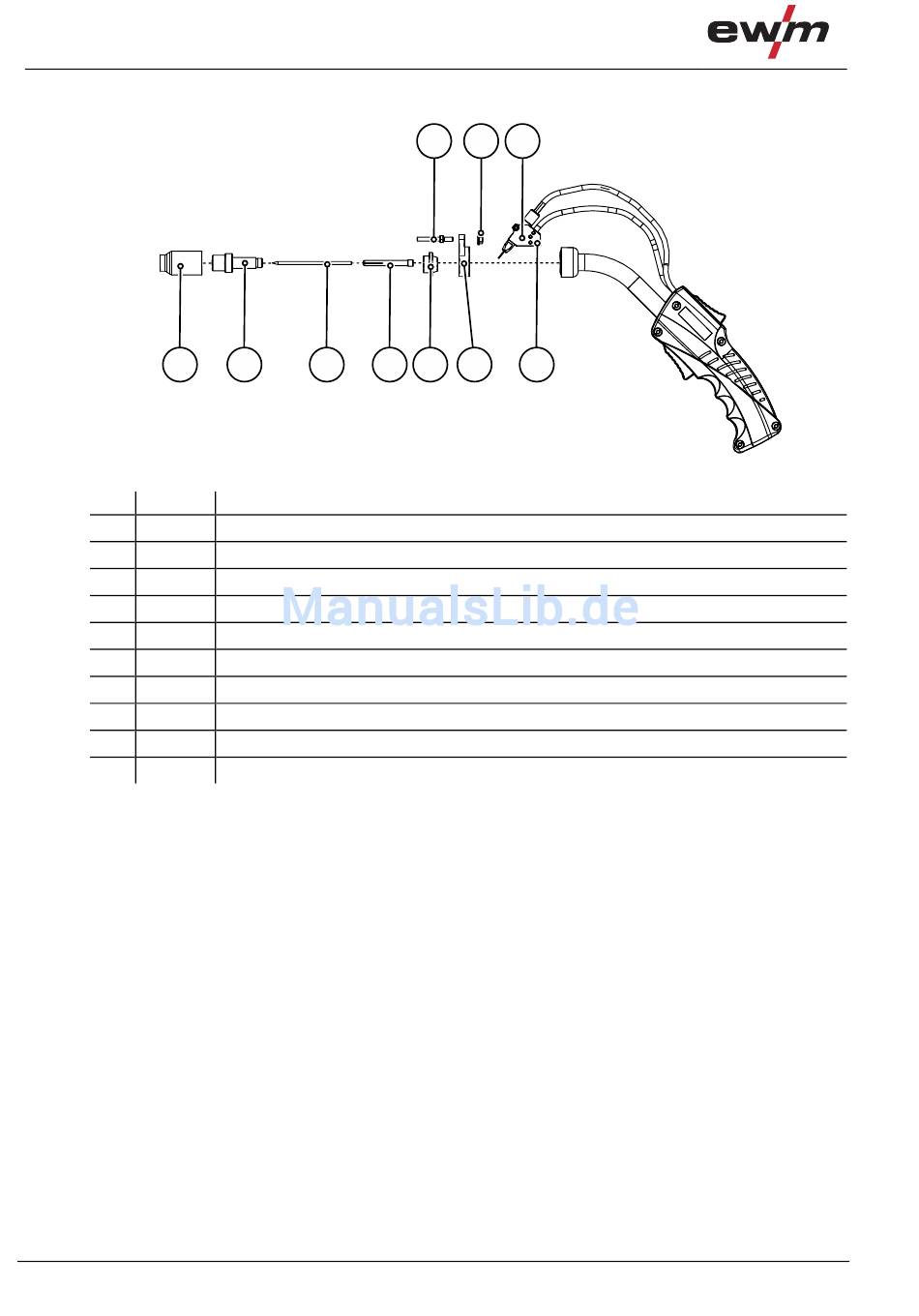

Abbildung 5-3
099-500142-EW500
05.04.2016
