5.5.2
Drahtführungsseele
Bei dem dargestellten Schweißbrenner handelt es sich um eine beispielhafte Darstellung. Je nach
Ausführung können die unterschiedlichen Brenner abweichen.
Pos. Symbol
1
2
3
4
5
6
7
8
9
1.
•
Schweißbrenneranschluss von Drahtförderung trennen.
•
Die Spitze des Schweißdrahtes abschneiden.
•
Überwurfmutter von der Verbindungshülse lösen.
•
Kombiseele aus der Verbindungshülse herausziehen.
•
Schweißdraht komplett aus dem Brennerschlauchpaket herausziehen.
099-500142-EW500
05.04.2016
Beschreibung
0
Überwurfmutter
Verbindungshülse
Schweißdraht
Spannzange
Isolierschlauch
Kombiseele
Drahteinlaufrohr
Neue Kombiseele
Drahteinlaufnippel
1
2
3
Aufbau und Funktion

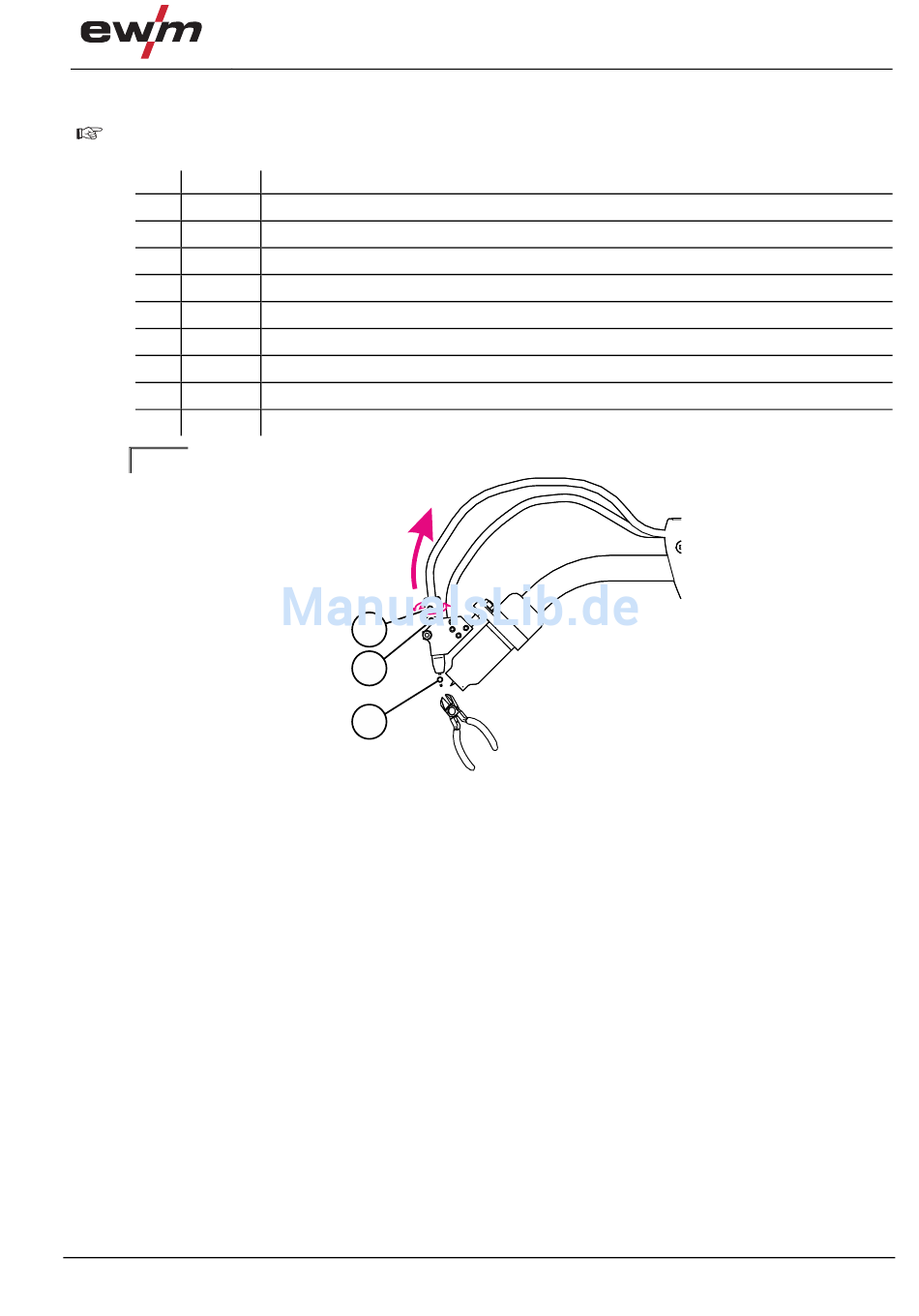

Abbildung 5-13
Drahtführung konfektionieren
29
