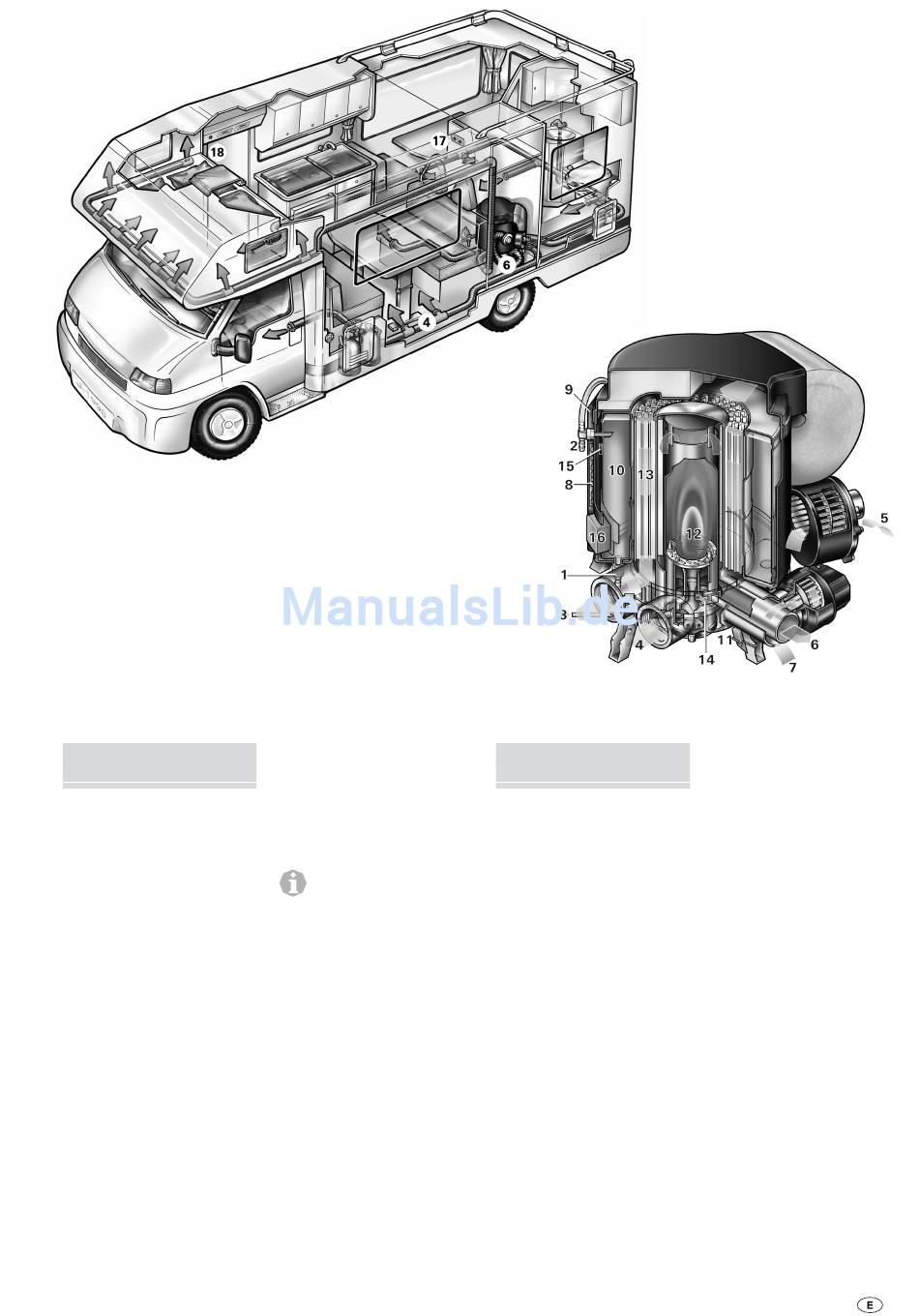

1 Conexión de agua fría
2 Conexión de agua
caliente
3 Conexión de gas
4 Salidas de aire caliente
5 Retroalimentación del aire
de circulación
6 Salida del gas de escape
7 Alimentación de aire de
combustión
8 Unidad electrónica de
mando
9 Tapa de cables de
conexión
Descripción del
funcionamiento
La Trumatic C es una cale-
facción a gas líquido-aire
caliente con calentador de
agua caliente integrado (12 li-
tros de capacidad). El que-
mador trabaja soportado por
soplador asegurando así un
funcionamiento impecable,
también durante el viaje.
Para el servicio de invierno
(calefacción y agua caliente)
el equipo selecciona automá-
ticamente la fase de potencia
necesaria, conforme a la di-
ferencia de temperatura que
existe entre la temperatura
ajustada y la temperatura
ambiente que rige en el
momento. La versión C 6002
trabaja en tres fases de
potencia (2000, 4000 y
6000 W), la versión C 4002
en dos fases de potencia
(2000 y 4000 W). El agua se
calienta automáticamente
cuando el calentador de agua
está lleno.
10 Depósito de agua
(12 litros)
11 Encendido
12 Quemador
13 Intercambiador de calor
14 Protección contra
recalentamiento
15 Sonda térmica
16 Manguito calefactor
230 V para agua caliente
(sólo Trumatic C EL)
17 Unidades de mando
18 Sonda de temperatura
ambiente
La temperatura del agua
depende del modo de funcio-
namiento y de la emisión de
potencia de calefacción (con
o sin temperatura de agua
controlada o con instalación
de agua vaciada).
El servicio de calefac-
ción es por principio
posible sin ninguna limi-
tación, con o también sin
contenido de agua.
Para el servicio de verano
(sólo agua caliente) el calen-
tamiento del contenido de
agua se realiza en la etapa
más baja del quemador. Una
vez alcanzada la temperatura
del agua, el quemador
se desconecta y el piloto
amarillo se apaga.
Los equipos de calefac-
ción Trumatic C EL ofrecen
además como opción una
calefacción eléctrica de
230 V (450 W/2 A) para agua
caliente.
Instrucciones
importantes de uso
1. Si la chimenea se ha colo-
cado en las inmediaciones o
directamente debajo de una
ventana que se abre, el apa-
rato se tendrá que equipar
con un dispositivo de desco-
nexión automática, a fin de
evitar la posibilidad de fun-
cionamiento con la ventana
abierta.
2. El tubo doble de los gases
de escape deberá controlar-
se regularmente, especial-
mente con viajes largos, para
cerciorarse de que no está
dañado y está firmemente
conectado, así mismo, se
verificará la sujeción del
calentador de agua y de la
chimenea.
3. ¡Después de una defla-
gración (encendido fallido)
deje que el técnico verifique
el conducto de los gases de
escape!
4. La chimenea y el conducto
de los gases de escape de-
berá estar siempre libre de
suciedad (nieve, hielo, hojas,
etc.).
5. El limitador de tempera-
tura incorporado bloquea la
alimentación de gas cuando
el aparato esté demasiado
caliente. Por esta razón, las
salidas del aire caliente y la
abertura para el retorno del
aire de circulación no deben
estar cerradas.
6. Para la calefacción de mo-
tocaravanas durante la mar-
cha, la directiva 2004/78/CE
prescribe la instalación de
un dispositivo de bloqueo de
seguridad. Para la calefac-
ción en caravanas durante la
marcha recomendamos, por
seguridad, instalar también el
dispositivo de bloqueo.
El regulador de presión de
gas SecuMotion de Truma
cumple esta exigencia.
