2.4.1

Versorgungsspannung

Bei Geräten mit zwei Spannungseingängen ist die Versorgungsspannung
redundant anschließbar. Beide Eingänge sind entkoppelt. Es besteht keine
Lastverteilung. Die Versorgungsspannung ist galvanisch vom Gehäuse
getrennt.
Anmerkung: Bei nicht redundanter Zuführung der Versorgungsspannung
meldet das Gerät den Wegfall einer Versorgungsspannung. Sie haben die
Möglichkeit, diese Meldung zu umgehen, indem Sie die Konfiguration im
Management ändern oder bei Versorgungsspannungen desselben Typs die
Versorgungsspannung über beide Eingänge zuführen.
2.4.2

Versorgungsspannung Merkmalswert K

Informationen zum Merkmalswert finden Sie hier:
„Kombinationsmöglichkeiten RSR20/RSR30" auf Seite 17
L
N

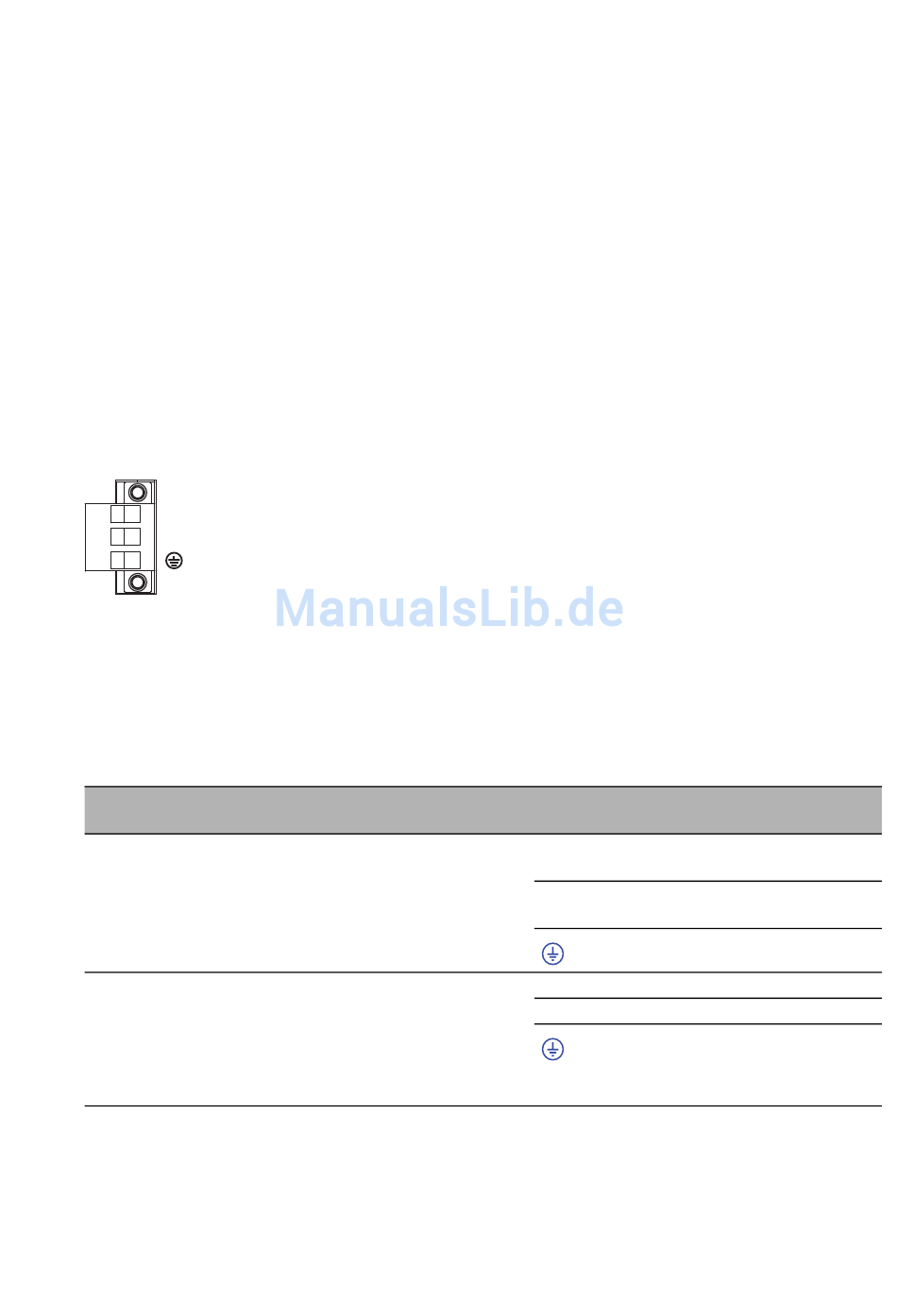

Abb. 7: Versorgungsspannung Merkmalswert K: 3-poliger Klemmblock mit
Schraubverriegelung
Das Anschließen der Versorgungsspannung erfolgt über Pin 2 und Pin 3.
Das Anschließen des Schutzleiters erfolgt über Pin 1.
Typ der anschließ-
baren Spannungen
Gleichspannung
Wechselspannung
Tab. 20: Versorgungsspannung Merkmalswert K: Typ und Größe der Versorgungs-
spannung, Anschlussbelegung
Installation RSR20/RSR30
Release 04 10/2015
Größe der Versorgungs-
spannung
Nennspannungsbereich DC
60 V ... 250 V
Spannungsbereich DC inklu-
sive maximaler Toleranzen
48 V ... 320 V
Nennspannungsbereich AC
110 V ... 230 V, 50 Hz ...
60 Hz
Spannungsbereich AC inklu-
sive maximaler Toleranzen
90 V ... 265 V, 47 Hz ... 63 Hz
Anschlussbelegung
+/L Pluspol der Versorgungsspan-
nung
−/N Minuspol der Versorgungsspan-
nung
Schutzleiter
+/L Außenleiter
−/N Neutralleiter
Schutzleiter
