Meldekontakte - Hirschmann Rsr20 Anwenderhandbuch

RJ11
6
1

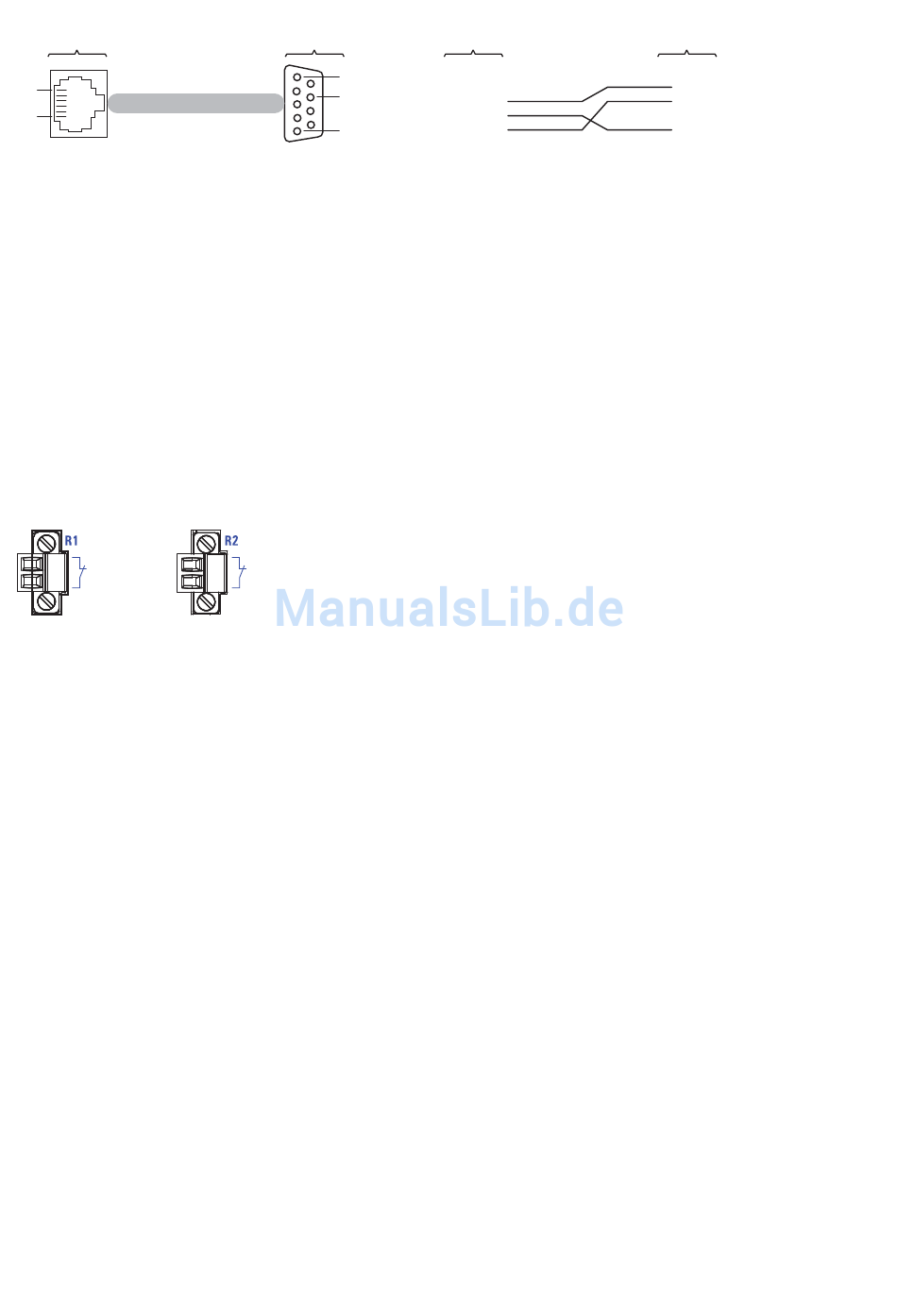

Abb. 4: Pinbelegung der V.24-Schnittstelle und des DE9-Steckers
Anmerkung: Die Bestellnummer für das als Zubehör erhältliche Terminal-
Kabel finden Sie unter
Eine Beschreibung der V.24-Schnittstelle finden Sie in dem Dokument
„Anwender-Handbuch Grundkonfiguration" auf der beigelegten CD/DVD.
1.7

Meldekontakte

Abb. 5: Meldekontakt: 2-poliger Klemmblock mit Schraubverriegelung
Der Meldekontakt ist ein potentialfreier Relaiskontakt.
Über den Meldekontakt bietet Ihnen das Gerät die Möglichkeit einer Ferndi-
agnose. Dabei signalisiert das Gerät Ereignisse wie beispielsweise eine Lei-
tungsunterbrechung. Im Falle eines Ereignisses öffnet das Gerät den
Relaiskontakt und unterbricht den Ruhestromkreis. Welche Ereignisse einen
Kontakt schalten, hängt von der Einstellung im Management ab.
Ferner können Sie den Meldekontakt über das Management manuell schal-
ten und somit externe Geräte steuern.
40
DE9
5
8
1
„Zubehör" auf Seite
RJ11
CTS 1
n.c. 2
TX 3
GND 4
RX 5
RTS 6
62.
