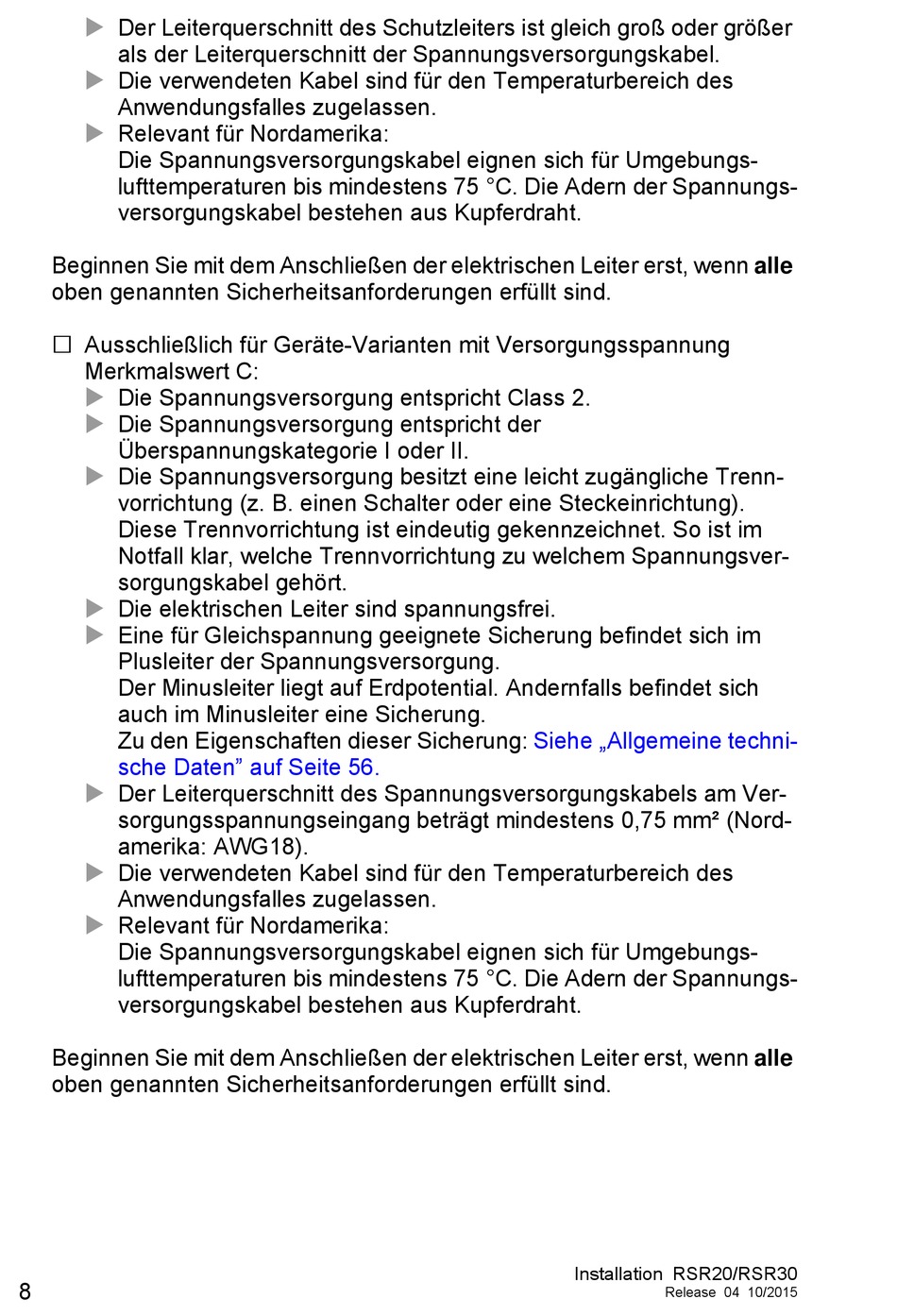

Hirschmann RSR20 Anwenderhandbuch Seite 8

 Der Leiterquerschnitt des Schutzleiters ist gleich groß oder größer
als der Leiterquerschnitt der Spannungsversorgungskabel.

Die verwendeten Kabel sind für den Temperaturbereich des
Anwendungsfalles zugelassen.

Relevant für Nordamerika:
Die Spannungsversorgungskabel eignen sich für Umgebungs-
lufttemperaturen bis mindestens 75 °C. Die Adern der Spannungs-
versorgungskabel bestehen aus Kupferdraht.
Beginnen Sie mit dem Anschließen der elektrischen Leiter erst, wenn alle
oben genannten Sicherheitsanforderungen erfüllt sind.
 Ausschließlich für Geräte-Varianten mit Versorgungsspannung
Merkmalswert C:
 Die Spannungsversorgung entspricht Class 2.

Die Spannungsversorgung entspricht der
Überspannungskategorie I oder II.

Die Spannungsversorgung besitzt eine leicht zugängliche Trenn-
vorrichtung (z. B. einen Schalter oder eine Steckeinrichtung).
Diese Trennvorrichtung ist eindeutig gekennzeichnet. So ist im
Notfall klar, welche Trennvorrichtung zu welchem Spannungsver-
sorgungskabel gehört.
 Die elektrischen Leiter sind spannungsfrei.

Eine für Gleichspannung geeignete Sicherung befindet sich im
Plusleiter der Spannungsversorgung.
Der Minusleiter liegt auf Erdpotential. Andernfalls befindet sich
auch im Minusleiter eine Sicherung.
Zu den Eigenschaften dieser Sicherung:
sche Daten" auf Seite 56.
 Der Leiterquerschnitt des Spannungsversorgungskabels am Ver-
sorgungsspannungseingang beträgt mindestens 0,75 mm² (Nord-
amerika: AWG18).

Die verwendeten Kabel sind für den Temperaturbereich des
Anwendungsfalles zugelassen.

Relevant für Nordamerika:
Die Spannungsversorgungskabel eignen sich für Umgebungs-
lufttemperaturen bis mindestens 75 °C. Die Adern der Spannungs-
versorgungskabel bestehen aus Kupferdraht.
Beginnen Sie mit dem Anschließen der elektrischen Leiter erst, wenn alle
oben genannten Sicherheitsanforderungen erfüllt sind.
8
Siehe „Allgemeine techni-
Installation RSR20/RSR30
Release 04 10/2015
