7

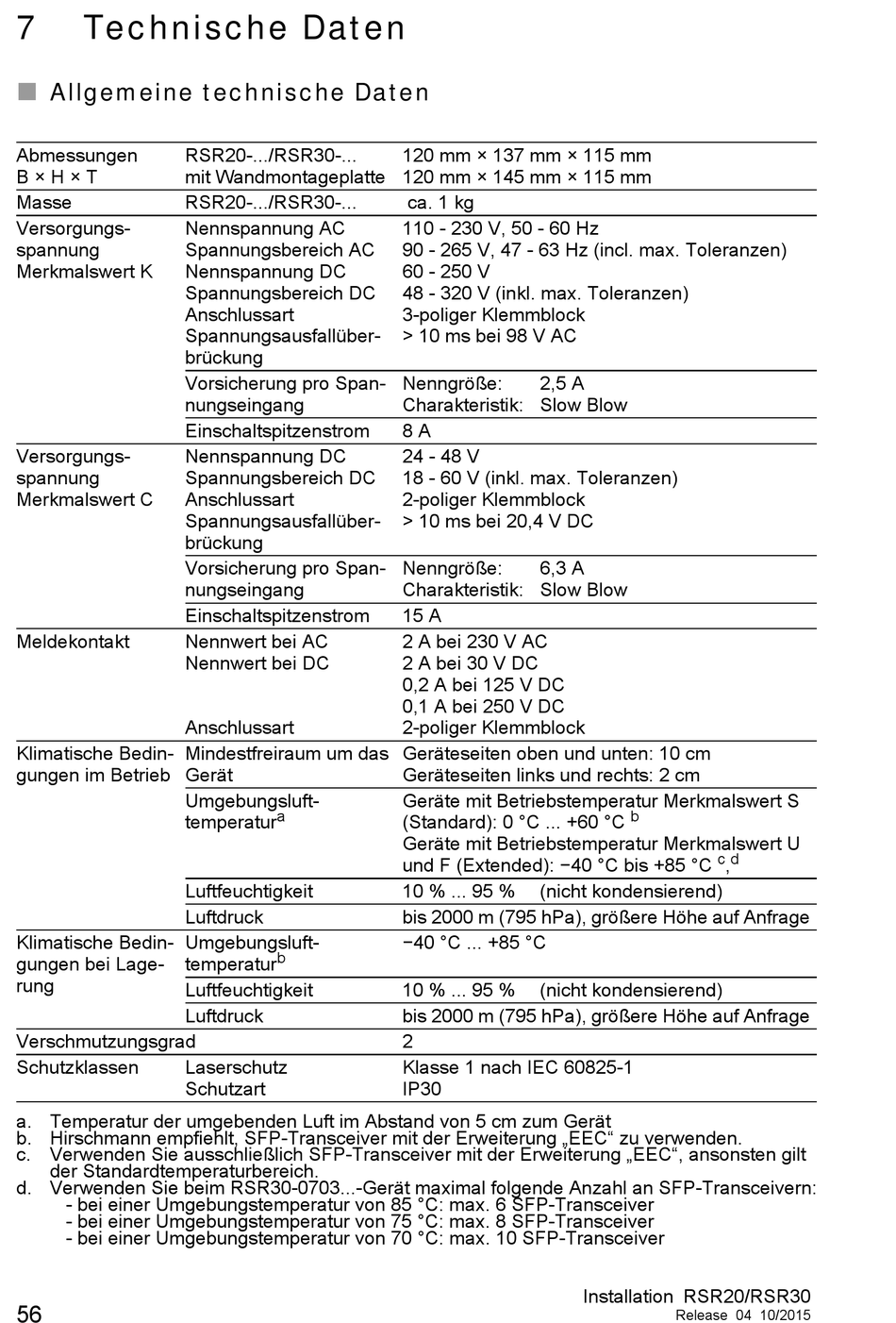

Technische Daten

Allgemeine technische Daten


Abmessungen RSR20-.../RSR30-...
B × H × T mit Wandmontageplatte
Masse RSR20-.../RSR30-...
Versorgungs- Nennspannung AC
spannung Spannungsbereich AC
Merkmalswert K Nennspannung DC
Spannungsbereich DC
Anschlussart
Spannungsausfallüber-
brückung
Vorsicherung pro Span-
nungseingang
Einschaltspitzenstrom
Versorgungs- Nennspannung DC
spannung Spannungsbereich DC
Merkmalswert C Anschlussart
Spannungsausfallüber-
brückung
Vorsicherung pro Span-
nungseingang
Einschaltspitzenstrom
Meldekontakt Nennwert bei AC
Nennwert bei DC
Anschlussart
Klimatische Bedin- Mindestfreiraum um das
gungen im Betrieb Gerät
Umgebungsluft-
temperatur
Luftfeuchtigkeit
Luftdruck
Klimatische Bedin- Umgebungsluft-
gungen bei Lage- temperatur
rung
Luftfeuchtigkeit
Luftdruck
Verschmutzungsgrad
Schutzklassen Laserschutz
Schutzart
a. Temperatur der umgebenden Luft im Abstand von 5 cm zum Gerät
b. Hirschmann empfiehlt, SFP-Transceiver mit der Erweiterung „EEC" zu verwenden.
c. Verwenden Sie ausschließlich SFP-Transceiver mit der Erweiterung „EEC", ansonsten gilt
der Standardtemperaturbereich.
d. Verwenden Sie beim RSR30-0703...-Gerät maximal folgende Anzahl an SFP-Transceivern:
- bei einer Umgebungstemperatur von 85 °C: max. 6 SFP-Transceiver
- bei einer Umgebungstemperatur von 75 °C: max. 8 SFP-Transceiver
- bei einer Umgebungstemperatur von 70 °C: max. 10 SFP-Transceiver
56
120 mm × 137 mm × 115 mm
120 mm × 145 mm × 115 mm
ca. 1 kg
110 - 230 V, 50 - 60 Hz
90 - 265 V, 47 - 63 Hz (incl. max. Toleranzen)
60 - 250 V
48 - 320 V (inkl. max. Toleranzen)
3-poliger Klemmblock
> 10 ms bei 98 V AC
Nenngröße:
Charakteristik:
8 A
24 - 48 V
18 - 60 V (inkl. max. Toleranzen)
2-poliger Klemmblock
> 10 ms bei 20,4 V DC
Nenngröße:
Charakteristik:
15 A
2 A bei 230 V AC
2 A bei 30 V DC
0,2 A bei 125 V DC
0,1 A bei 250 V DC
2-poliger Klemmblock
Geräteseiten oben und unten: 10 cm
Geräteseiten links und rechts: 2 cm
Geräte mit Betriebstemperatur Merkmalswert S
a
(Standard): 0 °C ... +60 °C
Geräte mit Betriebstemperatur Merkmalswert U
und F (Extended): −40 °C bis +85 °C
10 % ... 95 %
bis 2000 m (795 hPa), größere Höhe auf Anfrage
−40 °C ... +85 °C
b
10 % ... 95 %
bis 2000 m (795 hPa), größere Höhe auf Anfrage
2
Klasse 1 nach IEC 60825-1
IP30
2,5 A
Slow Blow
6,3 A
Slow Blow
b
(nicht kondensierend)
(nicht kondensierend)
Installation RSR20/RSR30
Release 04 10/2015
c d
,
