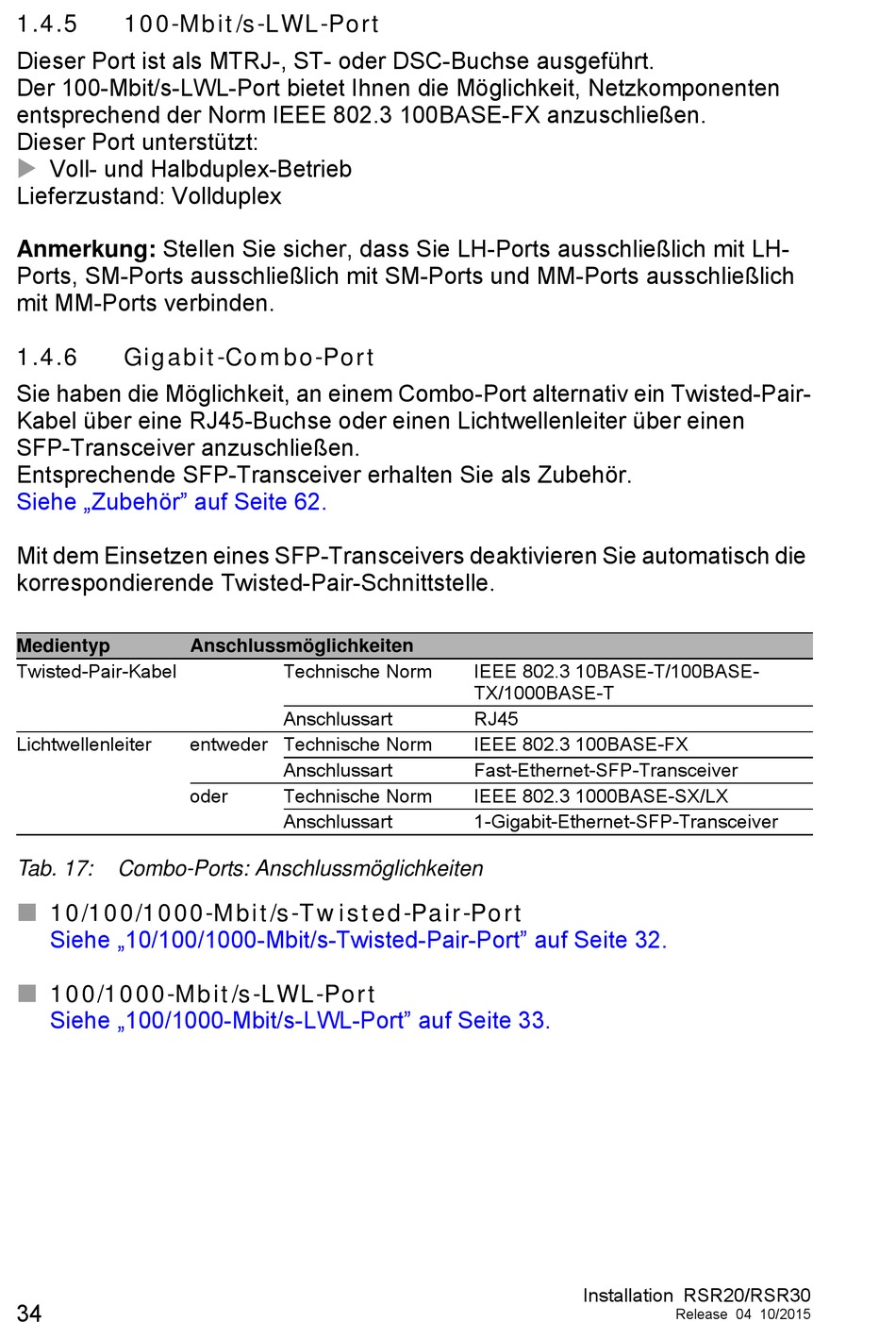

100-Mbit/s-LWL-Port

Dieser Port ist als MTRJ-, ST- oder DSC-Buchse ausgeführt.
Der 100-Mbit/s-LWL-Port bietet Ihnen die Möglichkeit, Netzkomponenten
entsprechend der Norm IEEE 802.3 100BASE-FX anzuschließen.
Dieser Port unterstützt:

Voll- und Halbduplex-Betrieb
Lieferzustand: Vollduplex
Anmerkung: Stellen Sie sicher, dass Sie LH-Ports ausschließlich mit LH-
Ports, SM-Ports ausschließlich mit SM-Ports und MM-Ports ausschließlich
mit MM-Ports verbinden.
1.4.6

Gigabit-Combo-Port

Sie haben die Möglichkeit, an einem Combo-Port alternativ ein Twisted-Pair-
Kabel über eine RJ45-Buchse oder einen Lichtwellenleiter über einen
SFP-Transceiver anzuschließen.
Entsprechende SFP-Transceiver erhalten Sie als Zubehör.
Siehe „Zubehör" auf Seite 62.
Mit dem Einsetzen eines SFP-Transceivers deaktivieren Sie automatisch die
korrespondierende Twisted-Pair-Schnittstelle.
Medientyp
Twisted-Pair-Kabel
Lichtwellenleiter
Tab. 17: Combo-Ports: Anschlussmöglichkeiten
10/100/1000-Mbit/s-Twisted-Pair-Port

Siehe „10/100/1000-Mbit/s-Twisted-Pair-Port" auf Seite 32.
100/1000-Mbit/s-LWL-Port

Siehe „100/1000-Mbit/s-LWL-Port" auf Seite 33.
34
Anschlussmöglichkeiten
Technische Norm
Anschlussart
entweder Technische Norm
Anschlussart
oder Technische Norm
Anschlussart
IEEE 802.3 10BASE-T/100BASE-
TX/1000BASE-T
RJ45
IEEE 802.3 100BASE-FX
Fast-Ethernet-SFP-Transceiver
IEEE 802.3 1000BASE-SX/LX
1-Gigabit-Ethernet-SFP-Transceiver
Installation RSR20/RSR30
Release 04 10/2015
