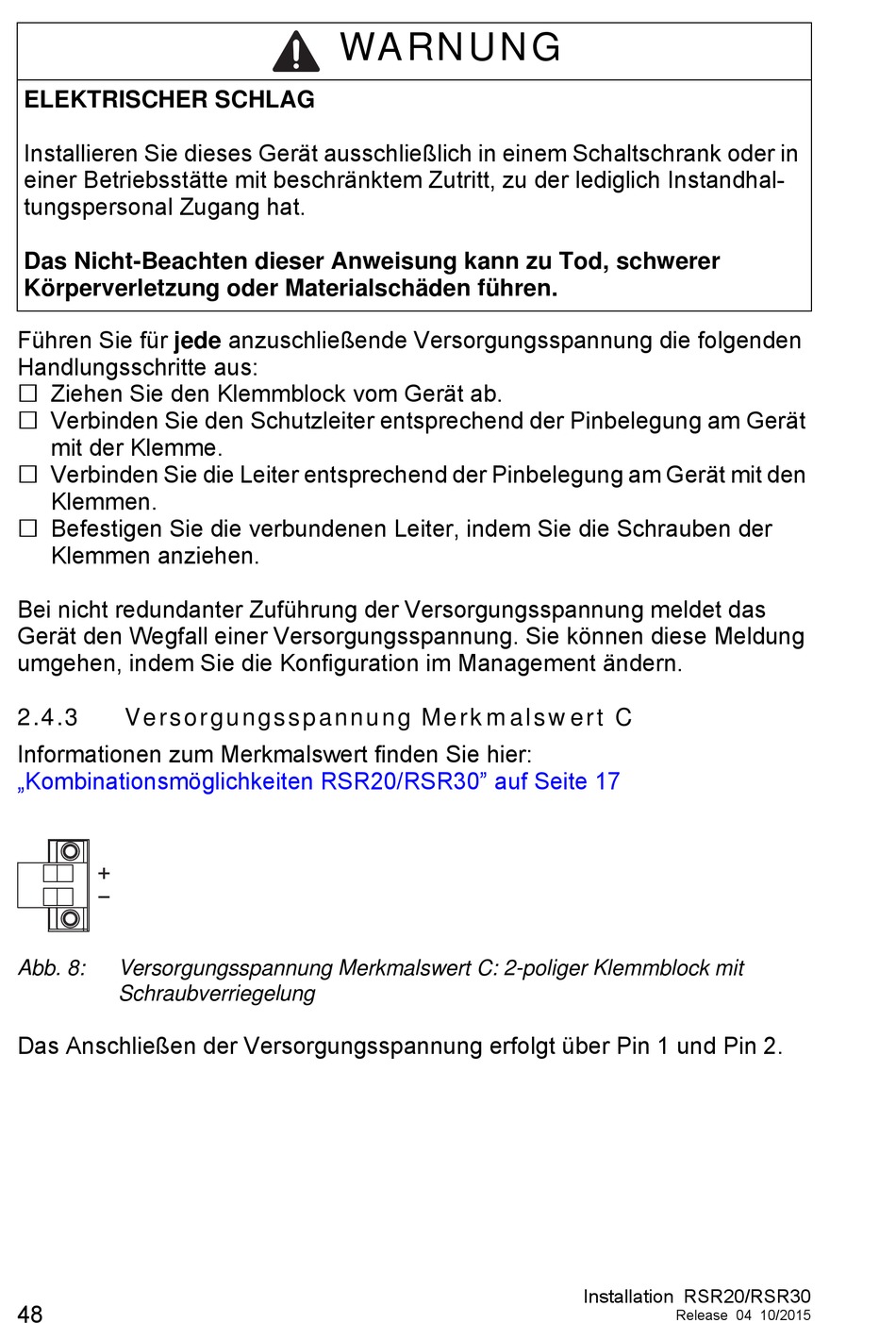

Versorgungsspannung Merkmalswert C - Hirschmann RSR20 Anwenderhandbuch

ELEKTRISCHER SCHLAG
Installieren Sie dieses Gerät ausschließlich in einem Schaltschrank oder in
einer Betriebsstätte mit beschränktem Zutritt, zu der lediglich Instandhal-
tungspersonal Zugang hat.
Das Nicht-Beachten dieser Anweisung kann zu Tod, schwerer
Körperverletzung oder Materialschäden führen.
Führen Sie für jede anzuschließende Versorgungsspannung die folgenden
Handlungsschritte aus:
 Ziehen Sie den Klemmblock vom Gerät ab.
 Verbinden Sie den Schutzleiter entsprechend der Pinbelegung am Gerät
mit der Klemme.
 Verbinden Sie die Leiter entsprechend der Pinbelegung am Gerät mit den
Klemmen.
 Befestigen Sie die verbundenen Leiter, indem Sie die Schrauben der
Klemmen anziehen.
Bei nicht redundanter Zuführung der Versorgungsspannung meldet das
Gerät den Wegfall einer Versorgungsspannung. Sie können diese Meldung
umgehen, indem Sie die Konfiguration im Management ändern.
2.4.3

Versorgungsspannung Merkmalswert C

Informationen zum Merkmalswert finden Sie hier:
„Kombinationsmöglichkeiten RSR20/RSR30" auf Seite 17
+
−
Abb. 8: Versorgungsspannung Merkmalswert C: 2-poliger Klemmblock mit
Schraubverriegelung
Das Anschließen der Versorgungsspannung erfolgt über Pin 1 und Pin 2.
48
WARNUNG
Installation RSR20/RSR30
Release 04 10/2015
