*) L'impostazione "PARALLELO 1-2" è solo consentita per l'inverter ULX 3600i . Le impostazioni
"PARALLELO 1-2", "PARALLELO 1-3" e "PARALLELO 2-3" non sono consentite per l'inverter ULX
5400i .

2.1.2. LED

Gli indicatori LED verdi mostrano la produzione come percentuale della potenza nominale dell'in-
verter. Il LED verde più a sinistra è sempre illuminato quando l'inverter è connesso alla rete. Il
LED rosso a sinistra si illumina quando l'inverter è in modalità di attesa e non è collegato alla rete.
Se l'inverter rimane forzatamente in modalità di attesa a causa di un evento nell'inverter o alle
connessioni periferiche, es. la disconnessione dalla rete, il LED rosso inizia a lampeggiare.

2.1.3. Display

L'utente ha accesso a tutte le informazioni relative al sistema FV e all'inverter grazie al display
integrato nella parte anteriore dell'inverter. Quando l'inverter è in modalità OFF (di notte), è pos-
sibile attivare l'inverter premendo il pulsante sinistro (ESC).

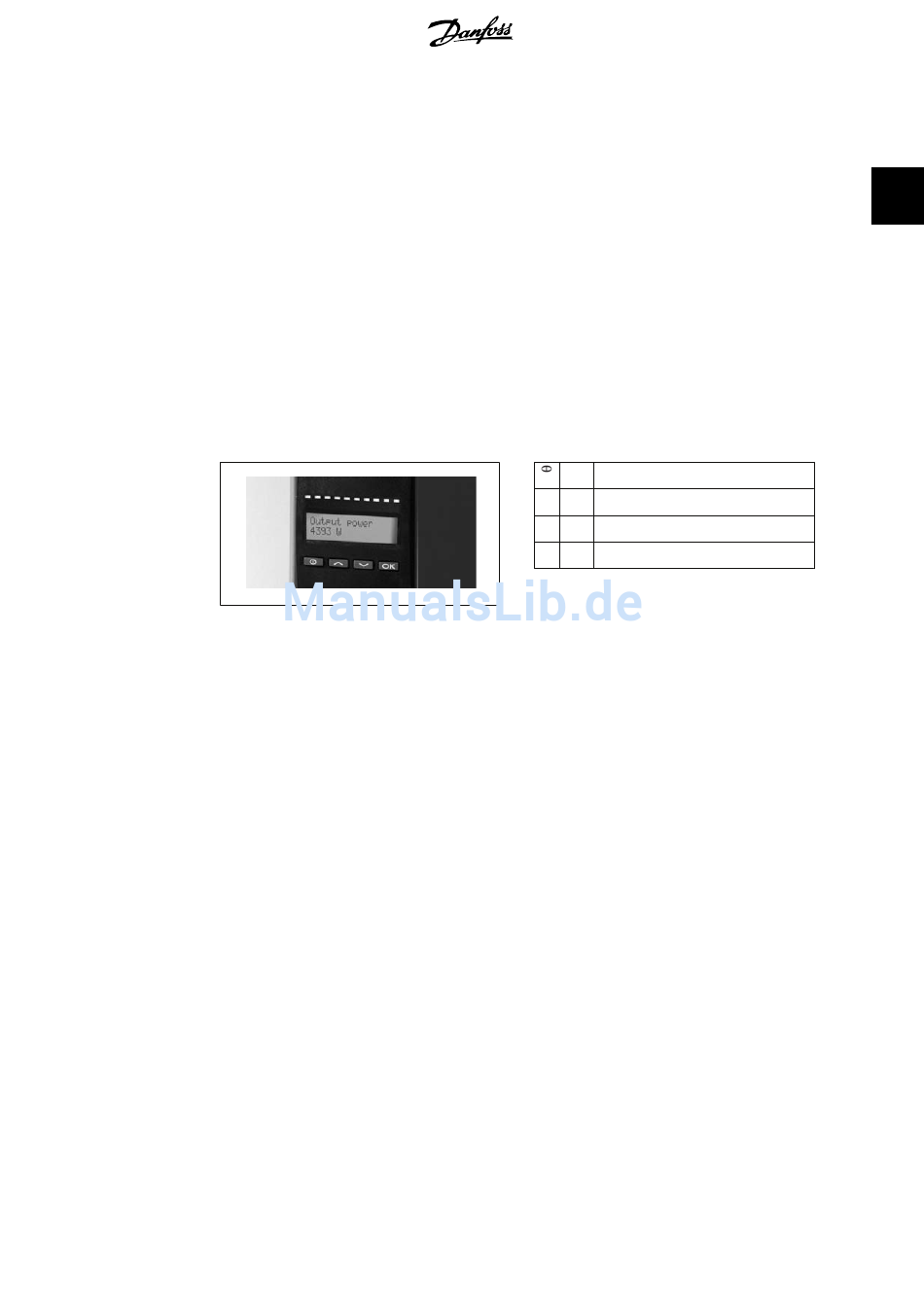

Disegno 2.3: Display
I parametri mostrati sul display sono relativi alle tensioni e correnti misurate internamente. I pa-
rametri mostrati possono deviare.
Le informazioni del display sono organizzate in una struttura a menu suddivisa in due sezioni: A
e B
Sezione A:
contiene informazioni sull'inverter e sulle prestazioni del sistema FV.
Sezione B:
visualizza tutti i valori di misurazione e le impostazioni dell'utente.
2. Descrizione delle Funzionalità
ESC Va un passo indietro/avanti nella struttura dei
menu
Up Scorre indietro alla visualizzazione del menu
▲
precedente
Down Scorre avanti alla visualizzazione del menu
▼
successivo
Invio Nuovo livello di menu o modifica di imposta-
OK
zioni
