2. Description de fonction
Le test s'effectue en activant une à une les entrées. Cela prend 1 à 2 minutes et l'onduleur continue
à produire de l'énergie pendant ce temps. Le résultat du test s'affiche dans le menu B sous l'af-
fichage Configuration PV.
À la fin du test, l'écran indique automatiquement la configuration PV détectée. Une restriction
2
cependant : les boutons de l'afficheur ne doivent pas avoir été utilisés au cours des 3 dernières
minutes.
Pour ULX 5400i, 2 modules CC sur 3 doivent être mis sous tension pour pouvoir exécuter le test.
En l'absence de puissance PV suffisante pour alimenter 2 modules, le test est reporté jusqu'à
l'obtention de la puissance suffisante pour pouvoir faire fonctionner le deuxième module CC.
On Grid

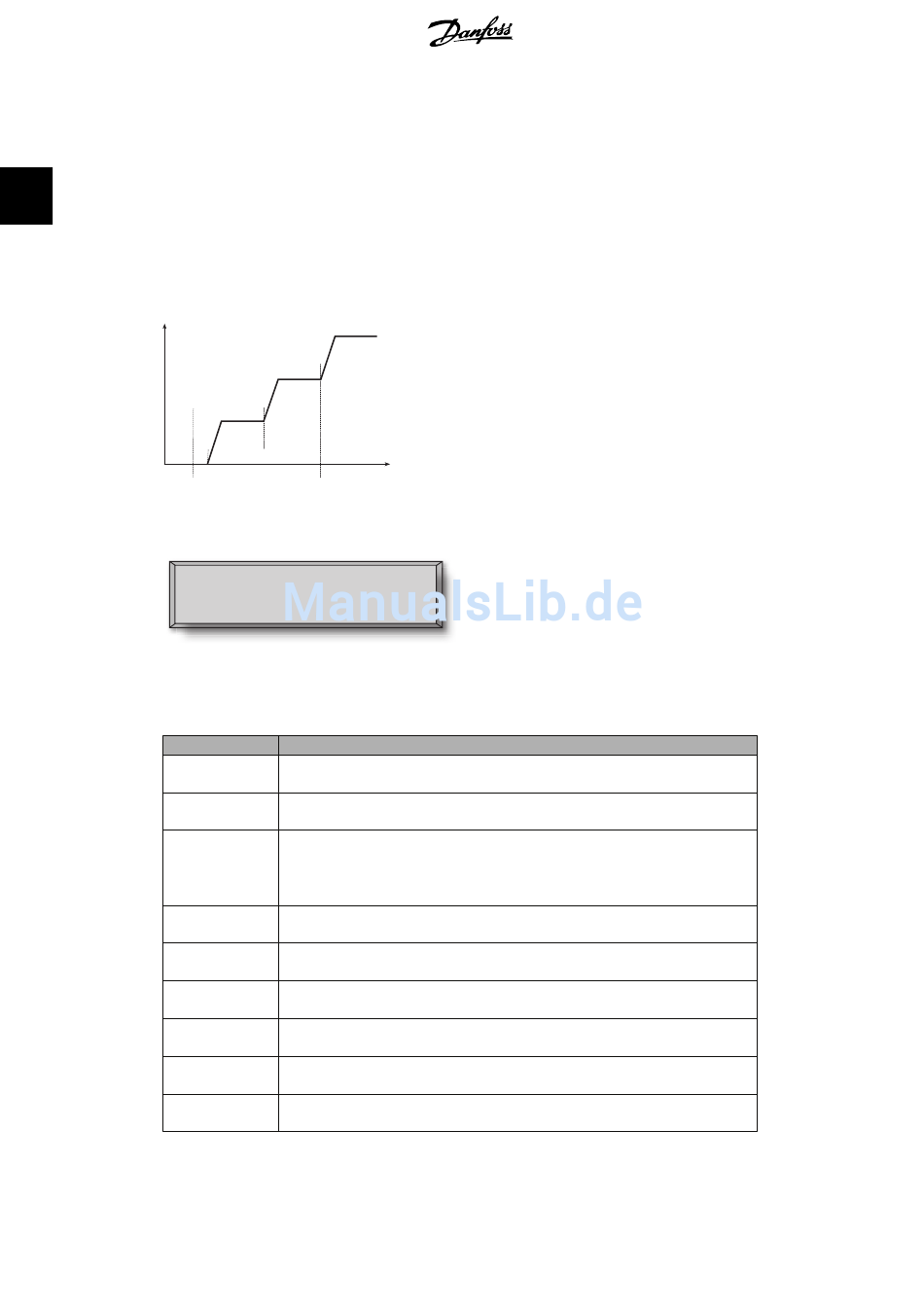

Illustration 2.1: Test de la configuration PV
PV configuration
INDIVIDUAL
Illustration 2.2: Configuration PV
Le champ relatif à l'état peut préciser les points suivants :
Affichage
DISPO
OFF
ATTENTE
AUTODETEC-
TION PV
INDIVIDUEL
PARALLEL 1-2*
PARALLEL 1-3*
PARALLEL 2-3*
PARALLEL 1-2-3
Tableau 2.1: Message du champ relatif à l'état du test de la configuration PV
28
DC3
+
DC2 DC2
+ +
DC1 DC1 DC1
t
Test end
Description
Le test de la configuration PV n'a pas encore été exécuté. S'affiche avant le
raccordement de l'onduleur au réseau.
Le test de la configuration PV est désactivé. Applicable aux ULX 1800i
aux onduleurs où le test est désactivé.
Le test de la configuration PV est prêt à être exécuté, mais le rayonnement
solaire n'est disponible que pour une seule entrée PV. (Applicable aux ULX
5400i , l'onduleur peut déterminer la configuration des trois modules unique-
ment, lorsque deux seulement fonctionnent)
Le test de la configuration PV est en cours. Aucun résultat pour le moment.
Les modules PV sont connectés dans une configuration de branches indivi-
duelles
La configuration PV est terminée. Conclusion : les entrées 1 et 2 sont con-
nectées dans une configuration de branches parallèles.
La configuration PV est terminée. Conclusion : les entrées 1 et 3 sont con-
nectées dans une configuration de branches parallèles.
La configuration PV est terminée. Conclusion : les entrées 2 et 3 sont con-
nectées dans une configuration de branches parallèles.
La configuration PV est terminée. Conclusion : les entrées 1, 2 et 3 sont con-
nectées dans une configuration de branches parallèles.
L'afficheur indique l'état du test. La première
ligne mentionne la configuration PV et la se-
conde l'état du test ou la configuration détec-
tée.
et
