*) La configuration « PARALLEL 1-2 » n'est permise que pour l'onduleur ULX 3600i . Les confi-
gurations « PARALLEL 1-2 », « PARALLEL 1-3 » et « PARALLEL 2-3 » ne sont pas permises pour
l'onduleur ULX 5400i .

2.1.2. LED

Les LED vertes indiquent la production en pourcentage de la puissance nominale de l'onduleur.
La LED verte la plus à gauche reste allumée en permanence lorsque l'onduleur est raccordé au
réseau. La LED rouge à gauche est allumée lorsque l'onduleur se trouve en mode Veille et n'est
pas raccordé au réseau. Si l'onduleur est activé en mode Veille de force suite à un événement au
niveau des connexions de l'onduleur ou des périphériques (déconnexion du réseau, p. ex.), la LED
rouge commence à clignoter.
2.1.3. Écran
Grâce à l'écran intégré à l'avant de l'onduleur, l'utilisateur peut accéder à toutes les informations
relatives au système PV et à l'onduleur. Si l'onduleur se trouve en mode OFF (la nuit), il peut
cependant être activé en appuyant sur le bouton gauche (ESC).

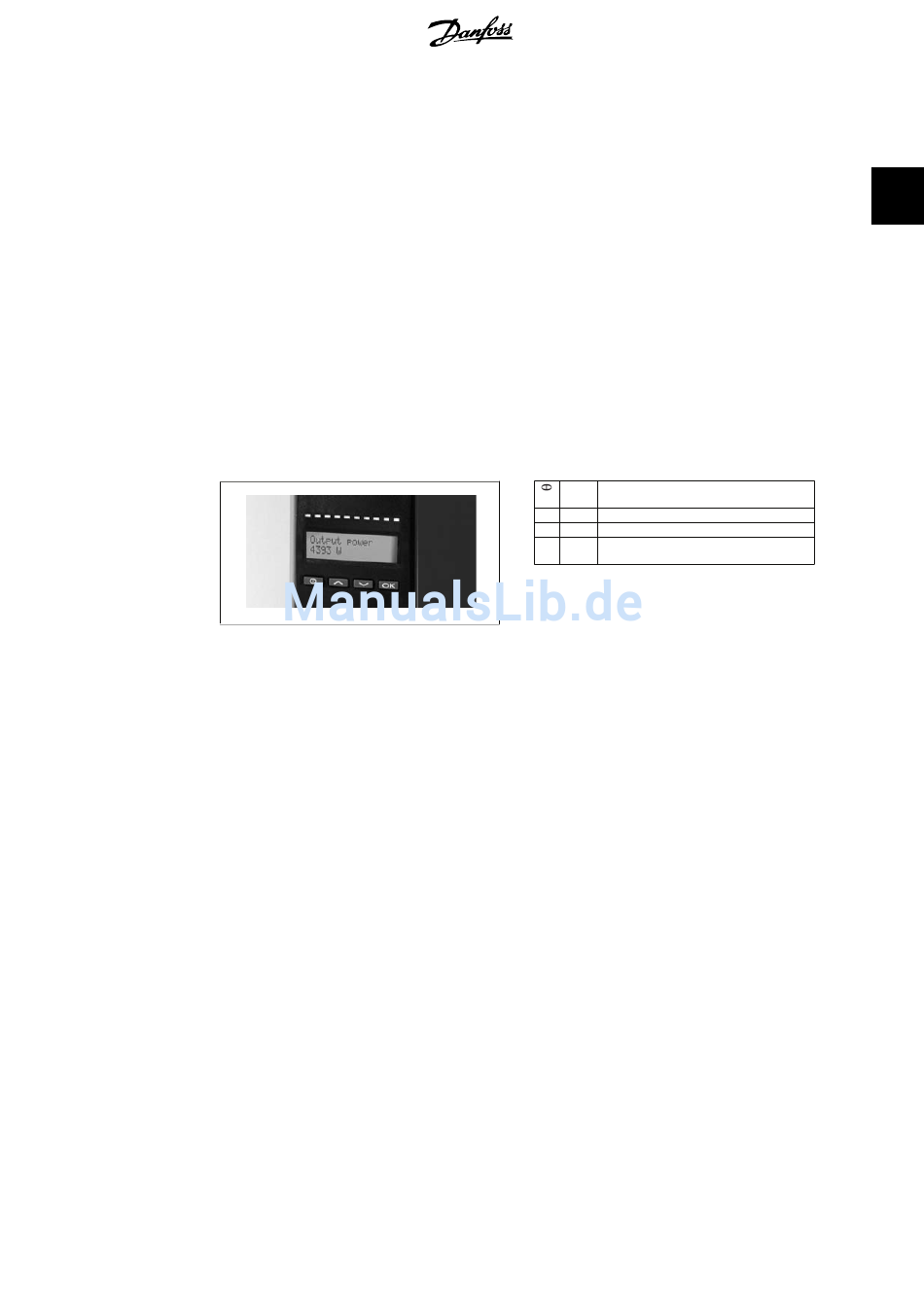

Illustration 2.3: Écran
Les paramètres affichés à l'écran font référence à des tensions et courants mesurés en interne.
Les paramètres indiqués peuvent varier.
Les informations d'affichage sont organisées dans une structure de menu divisée en deux sec-
tions : A et B.
Section A :
Contient des informations sur les performances de l'onduleur et du système PV.
Section B :
Affiche toutes les valeurs de mesure et les réglages de l'utilisateur.
2.1.4. Section A du menu de présentation
Le tableau ci-dessous fournit un aperçu de la structure de menu. Les valeurs indiquées ne sont
données qu'à titre d'exemple pour l'affichage de texte.
2. Description de fonction
Echap Revient en arrière ou remonte d'un niveau
dans la structure de menu
Haut Défile jusqu'à l'affichage de menu précédent
▲
Bas Défile jusqu'à l'affichage de menu suivant
▼
Entrée Nouveau niveau de menu ou modification
OK
des réglages
