2. Funktionsbeschreibung

2.1.1. PV-Konfiguration

Bei Anschluss an das Netz führt der Wechselrichter eine automatische Prüfung der PV-Modul-
verdrahtung durch. Diese Prüfung bestimmt die Verdrahtungskonfiguration der Module. Es wird
2
ermittelt, ob die Module in Individualmodus-Konfiguration oder Parallelstrang-Konfiguration an-
geschlossen sind, und der Wechselrichter wird automatisch entsprechend konfiguriert.
Die Prüfung aktiviert nacheinander jeden Eingang. Sie nimmt 1 - 2 Minuten in Anspruch, und der
Wechselrichter erzeugt dabei weiterhin Energie. In Menü B kann das Prüfergebnis im Displaymenü
für die PV-Konfiguration abgelesen werden.
Nach Abschluss der Prüfung zeigt das Display automatisch die erkannte PV-Konfiguration, aller-
dings nur, wenn die Tasten am Display in den letzten 3 Minuten nicht betätigt wurden.
Für ULX 5400i müssen zwei von drei DC-Modulen für den Test mit Strom versorgt werden. Steht
nicht genügend PV-Energie zur Versorgung von zwei Modulen zur Verfügung, wird die Prüfung
verschoben, bis genügend PV-Energie für den Betrieb des zweiten DC-Moduls vorliegt.
On Grid

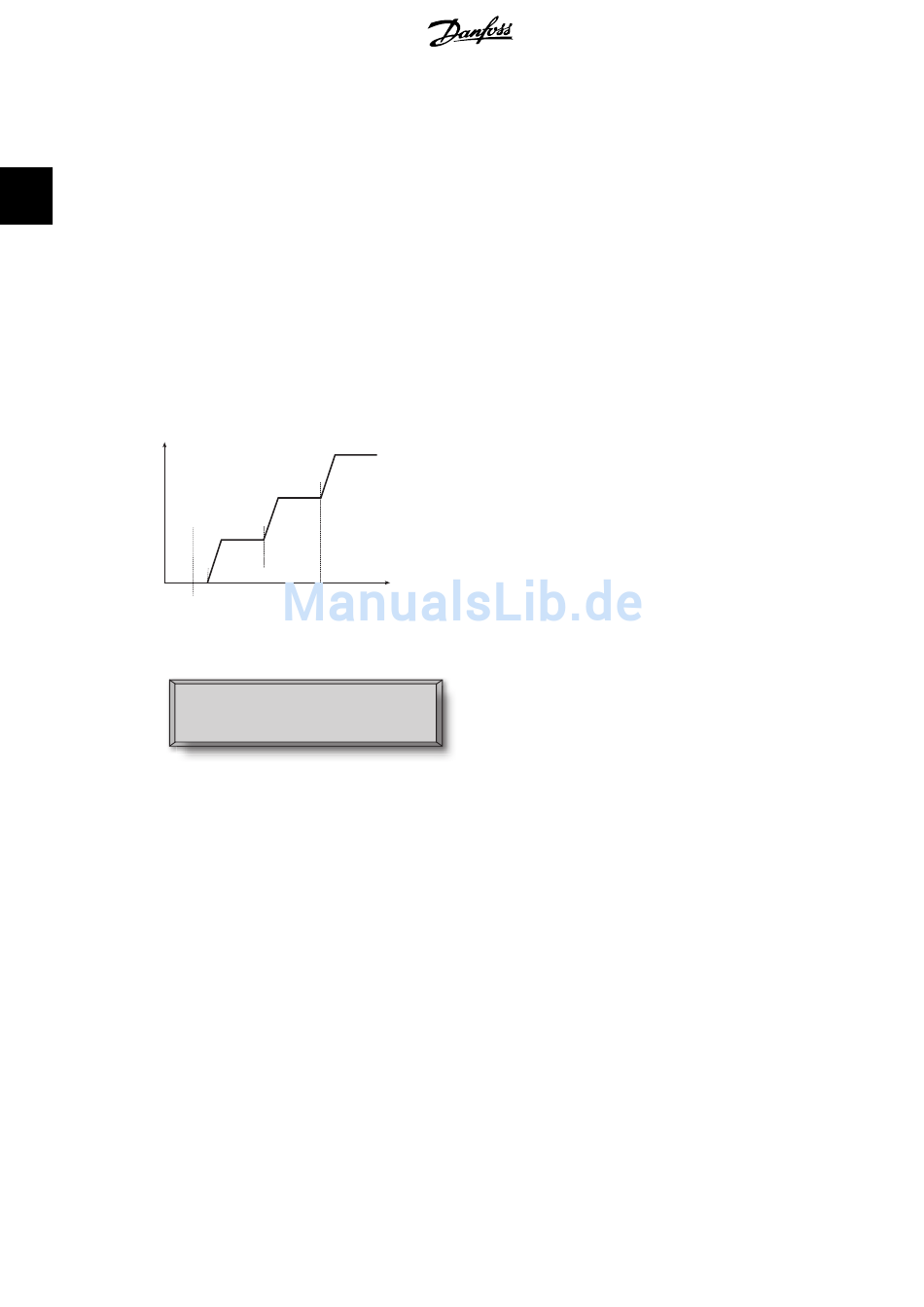

Abbildung 2.1: PV-Konfigurationsprüfung
PV configuration
INDIVIDUAL
Abbildung 2.2: PV-Konfiguration
16
DC3
+
DC2 DC2
+ +
DC1 DC1 DC1
t
Test end
Die Displayanzeige zeigt den Prüfstatus. Die
erste Zeile zeigt, dass dies die PV-Konfigura-
tion betrifft, und die zweite Zeile zeigt den
Status der Prüfung oder die erkannte Konfi-
guration.
