Das Statusfeld kann Folgendes zeigen:
Angezeigter
Text
LEERLAUF
OFF
WARTEN
PV-AUTOERKEN-
NUNG
INDIVUDUELL
PARALLEL 1-2*
PARALLEL 1-3*
PARALLEL 2-3*
PARALLEL 1-2-3
Tabelle 2.1: Text im Statusfeld zur PV-Konfigurationsprüfung
*) „PARALLEL 1-2" ist nur für den Wechselrichter ULX 3600i zulässig. „PARALLEL 1-2", „PARALLEL
1-3" und „PARALLEL 2-3" ist für den Wechselrichter ULX 5400i nicht zulässig.

2.1.2. LEDs

Die grünen LED-Anzeigen geben die Produktion in Prozent der Nennleistung des Wechselrichters
an. Die ganz links befindliche grüne LED leuchtet immer auf, wenn der Wechselrichter mit dem
Netz verbunden ist. Die rote LED links leuchtet auf, wenn sich der Wechselrichter im Bereit-
schaftsmodus befindet oder nicht mit dem Netz verbunden ist. Befindet sich der Wechselrichter
aufgrund eines Ereignisses im Wechselrichter oder der peripheren Anschlüsse, z. B. einem Netz-
abwurf, zwangsweise im Bereitschaftsmodus, beginnt die rote LED zu blinken.

2.1.3. Display

Der Benutzer hat über das integrierte Display auf der Vorderseite des Wechselrichters Zugang zu
allen Informationen über das PV-System und den Wechselrichter. Befindet sich der Wechselrichter
im OFF-Betrieb (bei Nacht), ist es möglich, den Wechselrichter durch eine Betätigung der linken
Taste (ESC-Taste) am Display zu aktivieren.

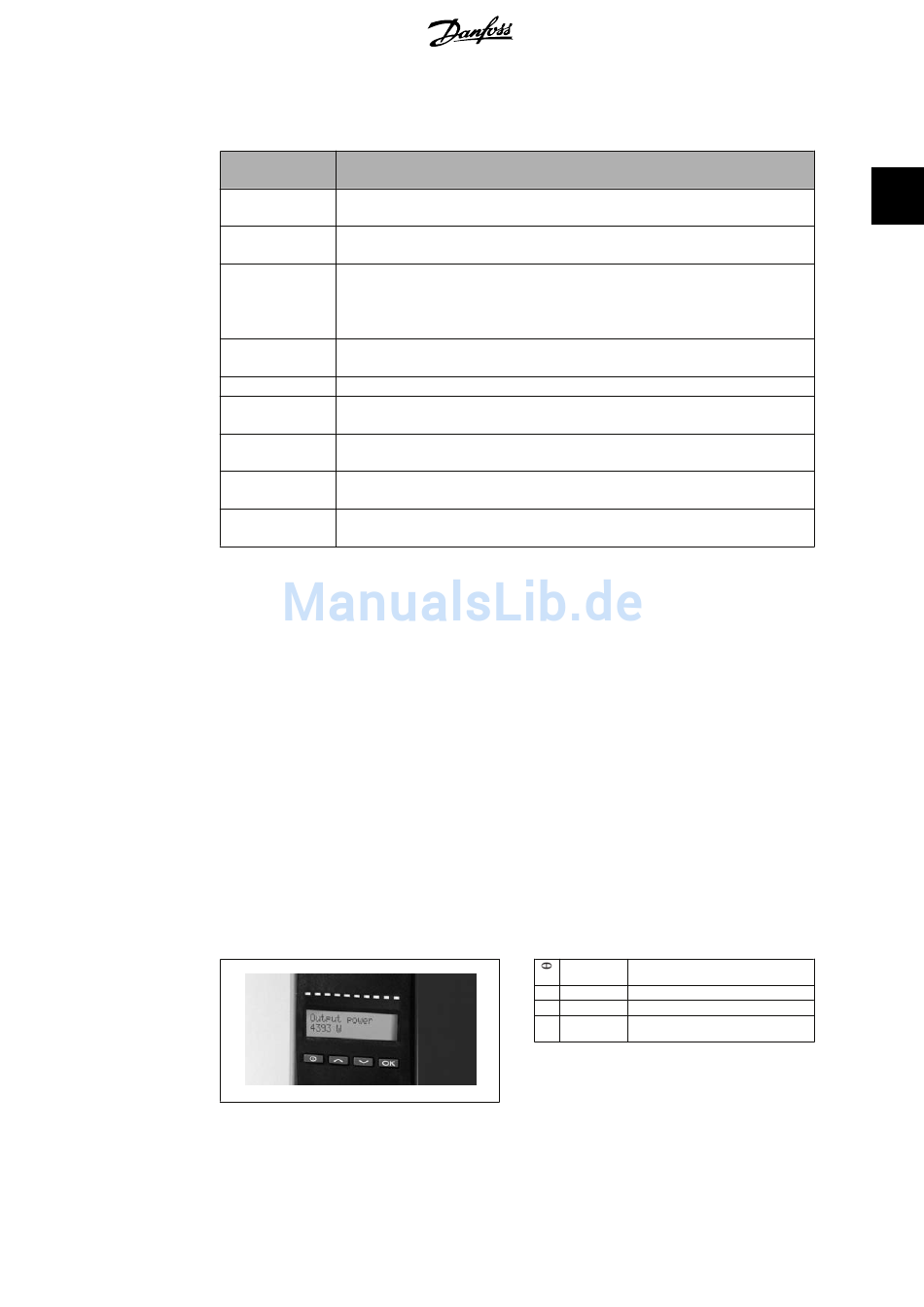

Abbildung 2.3: Display
Beschreibung
Die PV-Konfigurationsprüfung wurde noch nicht ausgeführt. Dies wird vor
dem Anschluss des Wechselrichters an das Netz gezeigt.
PV-Konfigurationstest deaktiviert. Gilt für ULX 1800i und für Wechselrichter,
bei denen der Test ansonsten deaktiviert ist.
Die PV-Konfigurationsprüfung ist betriebsbereit, es ist jedoch nur genügend
Einstrahlung für einen PV-Eingang verfügbar. (Gilt für ULX 5400i . Der Wech-
selrichter kann nur die Konfiguration aller drei Module bestimmen, wenn zwei
von ihnen laufen.)
Der PV-Konfigurationstest wird ausgeführt. Es liegt jedoch noch kein Ergebnis
vor.
Die PV-Module sind in Individualmodus-Konfiguration angeschlossen.
Die PV-Konfiguration ist beendet und hat ergeben, dass die Eingänge 1 und
2 in Parallelstrangkonfiguration angeschlossen sind.
Die PV-Konfiguration ist beendet und hat ergeben, dass die Eingänge 1 und
3 in Parallelstrangkonfiguration angeschlossen sind.
Die PV-Konfiguration ist beendet und hat ergeben, dass die Eingänge 2 und
3 in Parallelstrangkonfiguration angeschlossen sind.
Die PV-Konfiguration ist beendet und hat ergeben, dass die Eingänge 1, 2 und
3 in Parallelstrangkonfiguration angeschlossen sind.
2. Funktionsbeschreibung
ESC Einen Schritt zurück/nach oben in der
Menüstruktur
Nach oben Blättert zum vorherigen Menü
▲
Nach unten Blättert zum nächsten Menü
▼
Eingabetaste Neue Menüebene oder Änderung der
OK
Einstellungen
