Epsilon 2-6D LSC&
5 Aufstellung und Anschluss
Pos: 113 /20 0 Ch rist/3 61 G T-BA L abo r-Pilot (PROJEKTE)/Epsilo n Sta nda rd/0 50 Aufs tellun g u nd Ansc hluss/0 50- 009 0 D ruckst eue rven til Epsilon @ 9\ mod _13 191 817 7677 1_6 .docx @ 5 245 1 @ 2 @ 1
5.9
Drucksteuerventil
VORSICHT
1
Einbaurichtung des
Drucksteuerventils
Pos: 114 /01 0 Univ ersal mod ule/
Sei tenwe chsel @ 0\ mod _12 021 1624 431 2_0 .docx @ 1 03 @ @ 1
40
Das Drucksteuerventil ist in der Saugleitung zwischen Vakuumpumpe und
Eiskondensatorkammer installiert und unterbricht in festgelegten
Prozessphasen den Volumenstrom zur Vakuumpumpe (s. Kap. 2.2.1 -
"Gefriertrocknung allgemein").
Das Drucksteuerventil muss in Richtung des Volumenstroms in der
gekennzeichneten Einbaurichtung installiert sein (siehe Abbildung).

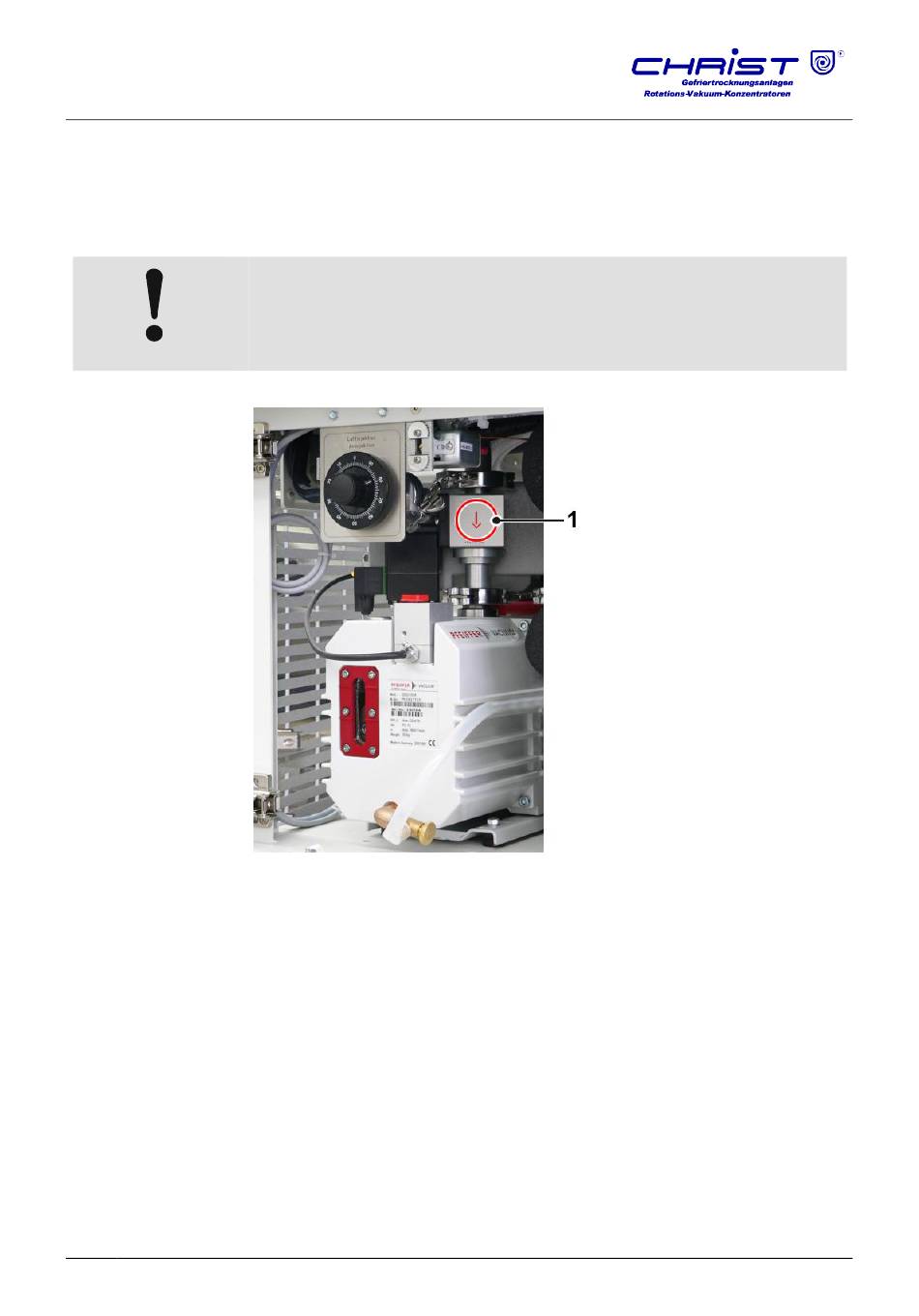

Abb. 21: Vakuumpumpe mit Drucksteuerventil
Version 10/2012, Rev. 1.4 vom 20.02.2014 • sb
Originalbetriebsanleitung
