10 Wärmetauscher des
Kälteaggregats
11 Typenschild (s. Kap.

2.1.2 - "Typenschild")

12 Vakuumanschluss
13 Option: serielle
Schnittstelle
14 Elektr. Anschluss für
Vakuummesssonde
15 Anschluss Vakuum-
messsonde
16 Spannungsversorgung
Drucksteuerventil
17 Spannungsversorgung
Vakuumpumpe
18 Netzabsicherung
19 Netzkabel
20 Potentialausgleichs-
schraube
Pos : 20 /010 U nivers almodule/ Leerz eile @ 0\m od_1202116244500_0.doc x @ 112 @ @ 1
Pos : 21 /010 U nivers almodule/ Leerz eile @ 0\m od_1202116244500_0.doc x @ 112 @ @ 1
Pos : 22 /200 C hrist/361 GT-BA Labor-Pilot (PR OJEKT E)/Beta/Beta 1- 8_2-8 Standard/Beta 1-8_2-8 LSC basic/020 Aufbau und Wirk ungsw eise/020-0010-0020 T ypenschil d Beta 1- 8_2-8 LSCbasic @ 48\mod_1491209978379_6.docx @ 494257 @ 3 @ 1
→
2.1.2 Typenschild
1 Fabriknummer
2 Gerätetyp
3 Kältemitteldaten der
1. Stufe
4 Nennspannung
5 Baujahr (Monat/Jahr)
6 Artikelnummer
7 Kältemitteldaten der
2. Stufe
8 Nennstrom /
Scheinleistung
Pos : 23 /010 U nivers almodule/Seitenw ec hsel @ 0\m od_1202116244312_0.doc x @ 103 @ @ 1
Version 03/2018, Rev. 1.5 vom 09.03.2020 • sb-dc
Originalbetriebsanleitung

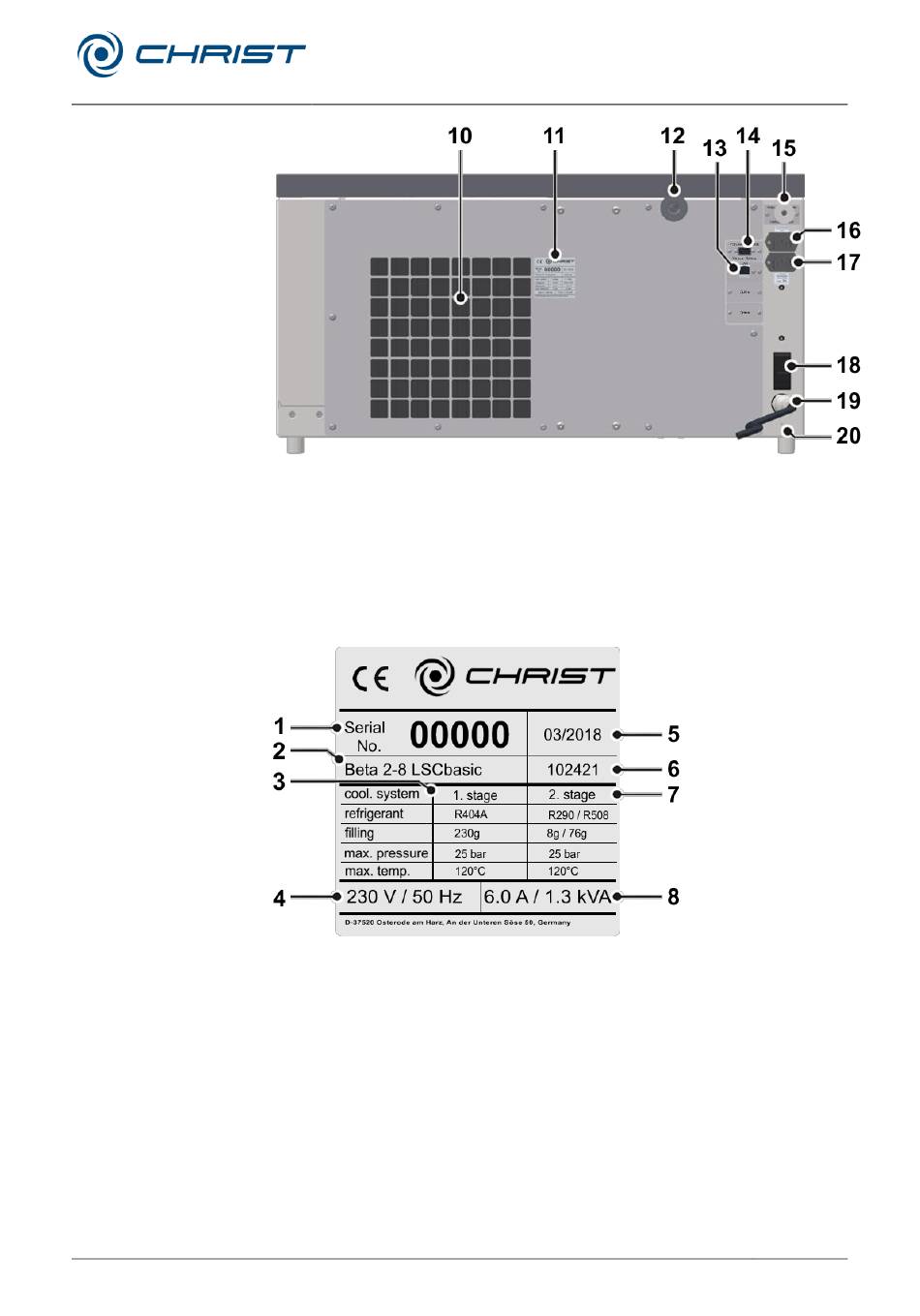

Abb. 5: Rückseite der Gefriertrocknungsanlage
Abb. 6: Typenschild (Beispiel)
Gefriertrocknungsanlage Beta 1-8 LSCbasic
Gefriertrocknungsanlage Beta 2-8 LSCbasic
2 Aufbau und Wirkungsweise
15 / 107
