3.5

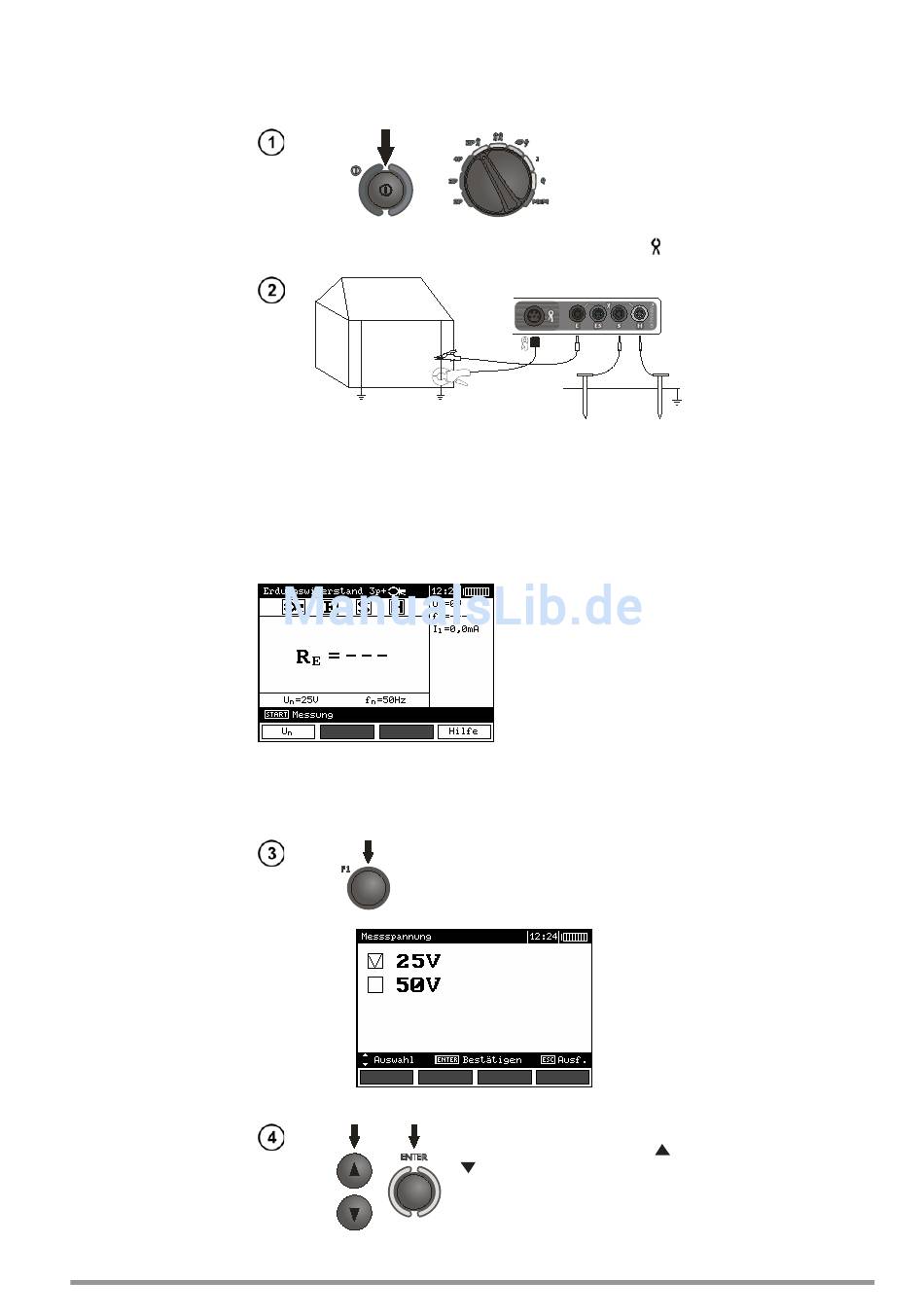

Messung 3p + Zangen
Die stromführende Elektrode, eingeschlagen in die Erde, ist mit der Buchse H des Messgerätes zu
verbinden; die spannungführende Elektrode, eingeschlagen in die Erde , dagegen mit der Buchse S des
Messgerätes.
Die zu prüfende Erdung ist durch eine Leitung mit der Buchse E des Messgerätes zu verbinden.
Die zu prüfende Erdung sowie die strom- und spannungführenden Elektroden müssen in einer
Linie angeordnet sein.
Die Zangen sind an die zu prüfende Erdung unterhalb der Anschlussstelle für die Leitung E anzulegen.
18
Schalten Sie das
Messgerät ein.
Stellen Sie den
Drehschalter für
die Funktions-
wahl auf die
Position 3p .
E
Das Messgerät ist zur
Messung bereit. Auf der
Hilfsanzeige kann man
den Wert der
Störspannung, seine
Frequenz sowie den
Effektivwert des
Stromflusses durch die
Messzangen ablesen.
Auf dem Einstellungs-
balken wird die im MENÜ
eingestellte Netzfrequenz
gezeigt.
Um die Messspannung zu verändern,
ist die Taste F1 zu drücken.
Wählen Sie mit den Tasten
die Messspannung und
bestätigen Sie diese durch
Drücken der Taste ENTER.
S H
,
