Das Ergebnis wird auf dem Display 20 s lang eingeblendet. Mit der Taste
ENTER können Sie es erneut aufrufen.
Hinweise:
Die Messung des Erdungswiderstandes kann ausgeführt
werden, wenn die Störspannung 24 V nicht überschreitet. Die
Störspannung wird bis zu einem Niveau von 100 V gemessen,
aber über 40 V wird sie als gefährlich signalisiert. Das
Messgerät darf an keine Spannungen von mehr als 100 V
angeschlossen werden.
- Man muss besonders auf die Qualität der Verbindung des zu prüfenden Objekts mit der Messleitung
achten – die Kontaktstellen müssen von Farbe , Rost usw. gereinigt sein.
- Wenn der Widerstand der Messsonden zu hoch ist, dann wird die Messung der Erdung R
zusätzlichen Unsicherheit belastet. Eine besonders große Unsicherheit der Messung entsteht dann, wenn
man einen geringen Widerstandswert mit Sonden misst, die einen schwachen Kontakt mit dem Boden
haben (eine solche Situation tritt dann ein, wenn die Erdung gut ausgeführt ist, aber der obere Teil des
Erdbodens trocken und schlecht leitend ist). Dann ist das Verhältnis des Sondenwiderstands zum
Widerstand der gemessenen Erdung sehr hoch und die davon abhängige Unsicherheit der Messung
auch. Man kann dann entsprechend den im Kapitel 10.2 angegebenen Formeln eine Berechnung
durchführen, die es ermöglicht, den Einfluss der Messbedingungen zu schätzen. Man kann auch den
Kontakt der Sonde mit dem Erdboden verbessern, zum Beispiel, indem man die Einschlagstelle der
Sonde mit Wasser anfeuchtet, sie erneut an einer anderen Stelle einschlägt oder Sonden von 80 cm
verwendet. Ebenso sind die Messleitungen zu überprüfen, ob die Isolierung nicht beschädigt oder ob die
Kontakte: Leitung – Bananenstecker – Sonde nicht korrodiert oder locker sind. In den meisten Fällen ist
die Erreichte Messgenauigkeit ausreichend. Jedoch immer muss einem die Größe der Unsicherheit
bewusst sein, mit der die Messung belastet ist.
- Wenn der Widerstand der Sonden H und S oder einer von ihnen 19,9 kΩ überschreitet, dann zeigt das
Messgerät eine entsprechende Mitteilung an: "Widerstände der Elektroden R_H und R_S sind grösser
als 19,9 kΩ! Messung abgebrochen!".
- Die vom Hersteller durchgeführte Kalibrierung berücksichtigt den Widerstand der Firmenmessleitung
von 2,2 m.
14

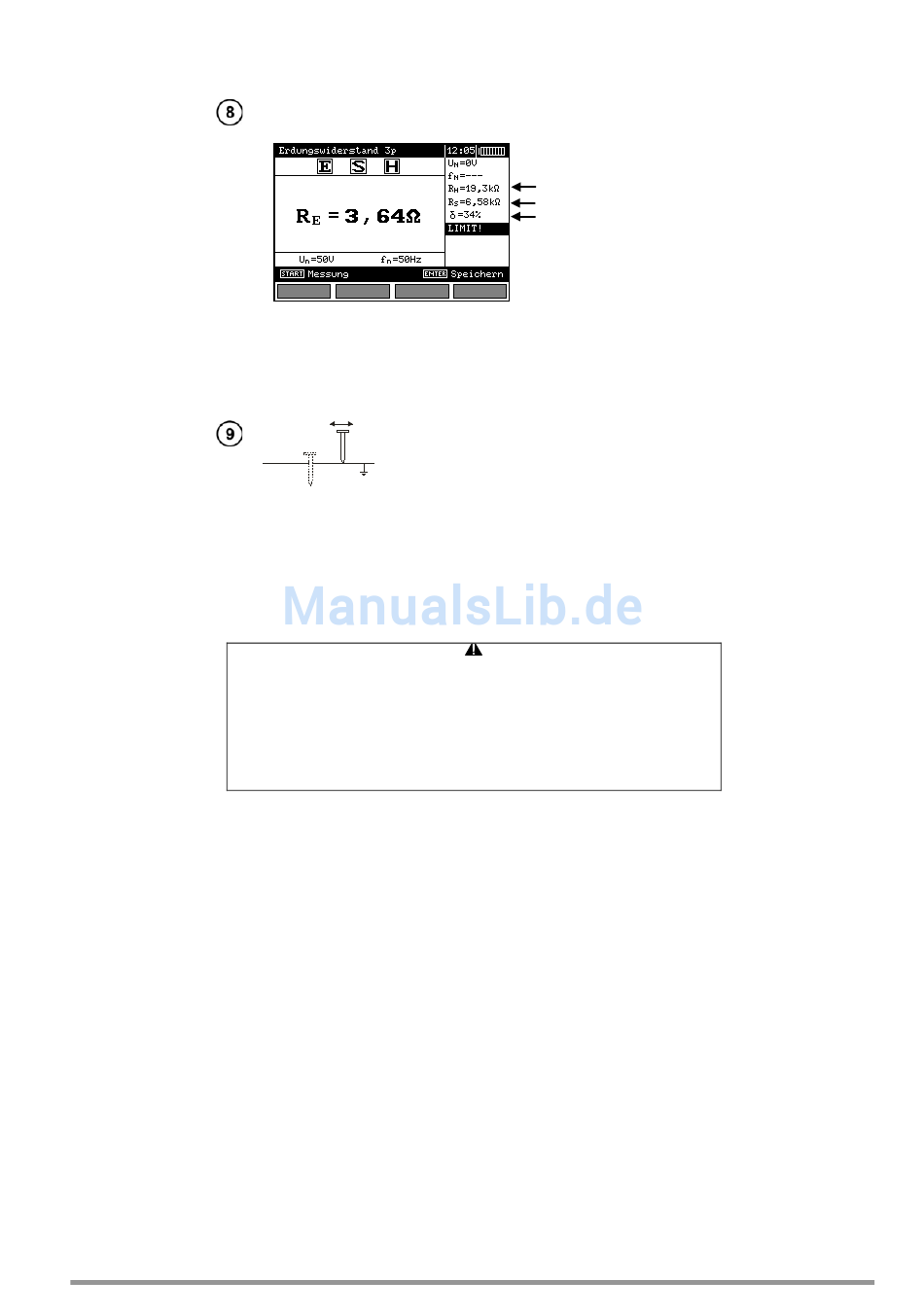

Ergebnis ablesen.
Man wiederholt die Messungen (Punkte 3, 7,
8), in dem man die Spannungselektrode einige
S
Meter weiterschiebt: d. h. man entfernt sie von
oder nähert sie an die zu messende Erdung.
Wenn die Ergebnisse der Messungen R
voneinander um mehr als 3% unterscheiden,
dann ist der Abstand der Stromelektrode von
der zu messenden Erdung zu vergrößern und
die Messungen zu wiederholen.
Widerstand der
Stromelektrode
Widerstand der
Spannungselektrode
Wert der zusätzlichen
Unsicherheit, eingebracht
durch den Widerstand der
Elektroden angezeigt, wenn
δ > 30%
sich
E
mit einer
E
