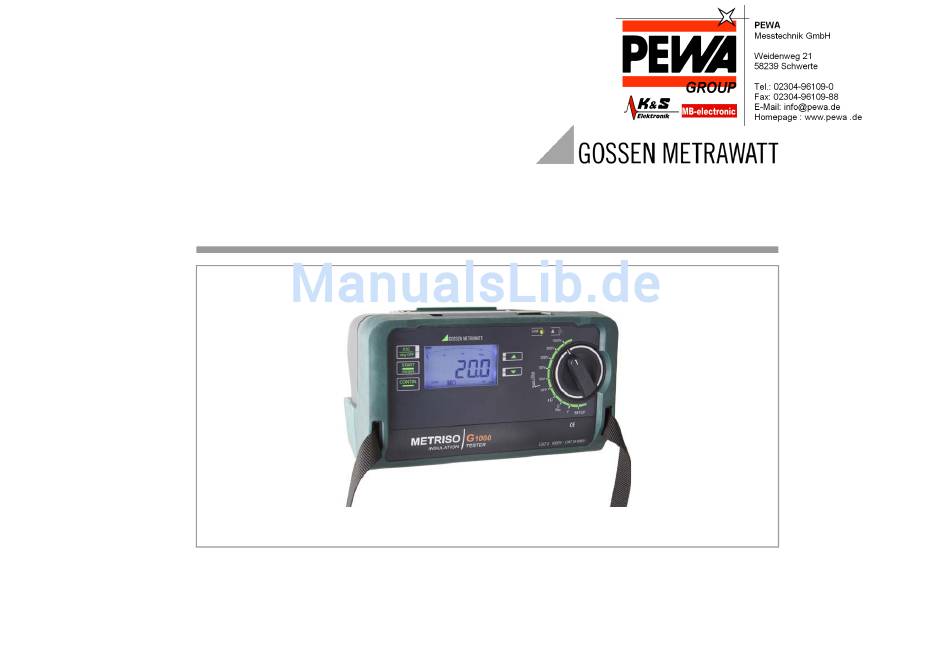

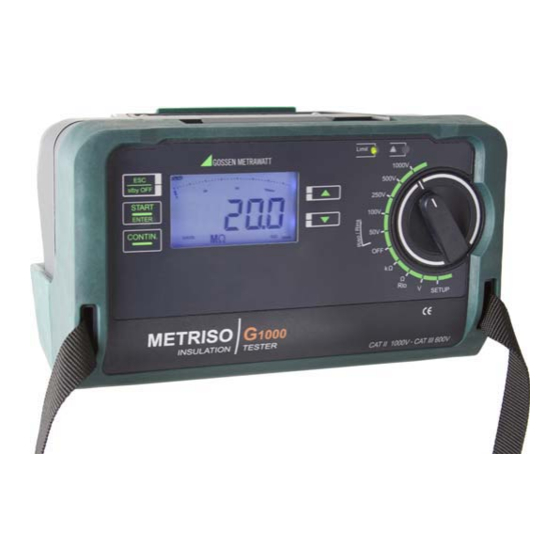

- Seite 1 Bedienungsanleitung METRISO G500/G1000 3-349-609-01 Isolations- und Widerstandsmessgeräte 1/1.11...
-
Seite 2: Übersicht Leistungsumfang Der Gerätevarianten
Übersicht Leistungsumfang der Gerätevarianten Lieferumfang 1 Isolations- und Widerstandsmessgerät METRISO G1000 G500 1 DKD-Kalibrierschein Artikelnummer M550C M550D 1 Satz Batterien (8 Stück im Batterieträger) Messungen 1 Trageriemen U = 1000 V — 1 Krokoclip U = 50, 100, 250, 500 V 1 Kabelset KS17-4 10 ... -
Seite 3: Batterieträgermontage (Seitenansicht)
Batterieträgermontage (Seitenansicht) Anschlüsse (Gehäuseoberseite) Batteriefachdeckel 10 M COM SHIELD Batterieträger Batterieträger- Prüf- Messanschlüsse geschirmte Prüf- kontakte widerstand Leitung widerstand (G500/G1000) (G500/G1000) Prüfspitze mit Anschluss mit Batteriefach Tastenbedienung geschirmter Leitung Option KS-C (Z541F) Kontakt- zunge Zubehör Z550A als Option: Prüfspitze mit Taste zur Auslösung der Messung sowie Bedienoberfläche einer weiteren Taste zur Beleuchtung der Messstelle inklusive geschirmte steckba- re Anschlussleitung (voraussichtlich lieferbar 2. - Seite 4 Bedienoberfläche LED rot: Grenzwert überschritten Rücksprung LED grün: Grenzwert eingehalten aus Menü Cursor oben: Gerät aktivieren – SETUP: Parameterauswahl LED rot: aus Zustand LC-Anzeigefeld – V: Wahl der Spannungsart – Fremdspannung bei ausgeschaltetem Gerät Stand by – Rlo: Polaritätswechsel – Entladespannung bei Riso/Rins Rlo>10% STORE Start der Messung...
- Seite 5 Symbole der Digitalanzeige Batteriekontrollanzeige 2 Digitalanzeige mit Komma- und Polaritätsanzeige 3 MAN: Niederohmmessung: manuelle Messbereichsumschaltung aktiv 4 Rlo: Niederohmmessung: Rlo>10% Sonderfall der automatischen Niederohmmessung mit Messung in beiden Stromrichtungen: bei Rlo> 10% werden beide Messwerte eingeblendet Niederohmmessung: Polaritätswechselanzeige (Änderung der Stromrichtung) TRMS oder 2500V...
-
Seite 6: Inhaltsverzeichnis
Inhalt Seite Inhalt Seite Anwendung ................7 8.2 Messung mit manuellem Polaritätswechsel – Funktion MAN ................22 Sicherheitsmerkmale und -vorkehrungen .........8 8.3 Berücksichtigen der Messleitungen und Verlängerungsleitungen (bis 10 ) – Funktion ZERO (Roffset) ..........23 Inbetriebnahme .................9 3.1 Batterietest ..................9 Prüfwiderstand für die Isolationsmessung 3.2 Batterien einsetzen bzw. -
Seite 7: Anwendung
Inbetriebnehmen rung kann von GMC-I Messtechnik GmbH angefordert werden. • für Wiederholungsprüfungen Mit den Isolations- und Widerstandsmessgeräten METRISO G500/ G1000 können Sie schnell und rationell Schutzmaßnahmen nach • und bei der Fehlersuche in elektrischen Anlagen. DIN VDE 0100, ÖVE-EN 1 (Österreich), SEV 3755 (Schweiz) und weiteren länderspezifischen Vorschriften prüfen. -
Seite 8: Sicherheitsmerkmale Und -Vorkehrungen
Sicherheitsmerkmale und -vorkehrungen Das elektronische Mess- und Prüfgerät ist entsprechend den Bedeutung der Symbole auf dem Gerät Sicherheitsbestimmungen IEC/EN 61010-1/VDE 0411-1 und Warnung vor einer Gefahrenstelle EN 61557 gebaut und geprüft. Bei bestimmungsgemäßer Ver- (Achtung, Dokumentation beachten!) wendung ist die Sicherheit von Anwender und Gerät gewährleis- tet. -
Seite 9: Inbetriebnahme
Ð Nehmen Sie den Batterieträger heraus und setzen Sie 8 Stück Inbetriebnahme 1,5-V-Mignonzellen richtig gepolt entsprechend den angege- benen Symbolen ein. Batterietest Vier verschiedene Batteriesymbole von leer bis voll geladen infor- mieren in der in der linken oberen Ecke des Displays ständig über Achtung! den aktuellen Ladezustand der Batterien. -
Seite 10: Geräteparameter Abfragen Und Einstellen - Funktion Setup
Geräteparameter abfragen und einstellen 3.3.1 Pfade zu den Parametern – Funktion SETUP 1nFo Hauptmenüs START START info ENTER stby OFF ENTER stby OFF SETUP Parameter abfragen Parameter einstellen Ð Bringen Sie den Drehschalter in die Stellung SETUP. bAtt: rlead info wird eingeblendet. uers ion APoFF Ð... -
Seite 11: Parameterabfragen - Menü Info (Als Laufschrift)
Liste sämtlicher Parameter (alphabetische Reihenfolge) 3.3.3 Parametereingaben – Menü SEt Parame- Seite: Überschrift rLEAd – Offsetwiderstand für Niederohmmessung Der ohmsche Widerstand der Messleitungen kann automatisch d iSP 13: 0.diSP – Führende Nullen ein-/ausblenden vom Messergebnis subtrahiert werden. Hierzu muss über den d iSP 12: A.diSP –... - Seite 12 APoFF – Vorgabezeit für automatische Abschaltung und dauernd EIN bEEP – Grenzwertüberschreitung akustisch signalisieren Über den Parameter kann eine Abschaltzeit APoFF vorgegeben Hier können Sie einstellen, ob die Grenzwertüberschreitung akus- werden. Ihr Gerät schaltet sich automatisch aus, wenn der Mess- tisch signalisiert werden soll oder nicht.
-
Seite 13: Standardeinstellungen (Werkseinstellungen, Defaulteinstellungen)
3.3.4 Standardeinstellungen (Werkseinstellungen, Defaultein- 0.diSP – Führende Nullen ein-/ausblenden stellungen) Hier kann eingestellt werden, ob bei der Messwertanzeige füh- Sie können Ihre bisher vorgenommenen Änderungen rückgängig rende Nullen ein- oder ausgeblendet werden sollen. machen und die Standardeinstellungen (Werkseinstellungen) wie- der aktivieren. Dies kann in folgenden Fällen sinnvoll sein: START START 1nFo... -
Seite 14: Allgemeine Bedienung
Allgemeine Bedienung Die Prüfleitungen werden an die Buchsen „+“ und „COM“ ange- Optische Signalisierungen schlossen. Zustand Funktion – Ursache Bei Messungen der Ableitfähig- Grenzwertsignalisierung keit von Bodenbelägen, in – Der gemessene Isolationswiderstand hat den Grenzwert Limit Bezug auf elektrostatische eingehalten. Ladungen sollten Sie über die –... -
Seite 15: Messwertanzeige
Überprüfung der LED zur Fremdspannungserkennung Messwertanzeige im ausgeschalteten Zustand – Schalterstellung OFF Im LCD-Anzeigefeld werden angezeigt: Ð Legen Sie eine Spannung grösser als 50 V an (Buchsen + und • Messwert digital COM). • Messwert analog, als Bargraph oder Pointer Ð... -
Seite 16: Messen Von Isolationswiderständen - Funktion Riso/Rins
Messen von Isolationswiderständen – Funktion Riso/Rins Anschluss Hinweis Überprüfen der Messleitungen Vor der Isolationsmessung sollte durch Kurzschließen der Messleitungen an den Prüfspitzen überprüft werden, ob COM SHIELD das Gerät nahezu Null anzeigt (siehe Kapitel 8). Hierdurch kann eine Unterbrechung bei den Messleitun- gen festgestellt werden, welche einen hohen Isolations- 0 V ! widerstand vortäuscht. -
Seite 17: Messung Beenden
Messung beenden Einzelmessung: Die Messung endet automatisch, sobald sich der Messwert stabilisiert hat. ISO/INS Eine Dauermessung beenden Sie durch kurzes Drücken der Taste ECS. Der Messwert wird jeweils in der 7-Segmentanzeige festgehalten. Mit Beginn der Entladung wechselt die Einheit des Bargraphs von DATA 500V nach V. -
Seite 18: Messen Von Gleich-, Wechsel- Und Mischspannungen - Funktion V
Messen von Gleich-, Wechsel- und Mischspannungen – Funktion V Mit diesem Prüfgerät können Sie Gleichspannung sowie sinusför- mige Wechselspannungen mit Frequenzen zwischen 45 und max. 65 Hz messen. 1,2 kV Ð Wählen Sie mit dem Drehschalter die Messfunktion V COM SHIELD Ð... -
Seite 19: Messen Von Widerständen - Funktion K
Messen von Widerständen – Funktion k / Ð Schließen Sie den Prüfling an die Buchsen + und COM an. Widerstände können nur an spannungsfreien Objekten gemessen werden. Liegt Netz- oder Fremdspannung an den Messeingän- gen an, kann die Messung nicht gestartet werden. Dies wird durch das eingeblendete Hochspannungssymbol signali- siert. -
Seite 20: Messen Niederohmiger Widerstände (Bis 10 Ohm) - Funktion Rlo
Messen niederohmiger Widerstände (bis 10 Ohm) R < 10 – Funktion R Die Messung niederohmiger Widerstände von Schutzleitern, Erdungsleitern oder Potenzialausgleichsleitern muss laut Vor- schrift mit (automatischer) Umpolung der Messspannung oder mit Stromfluss in der einen oder in der anderen Richtung durchge- führt werden. -
Seite 21: Messung Mit Automatischem Polaritätswechsel - Funktion Auto
Hinweis < Limit R Die Dauermessung über die Taste CONTIN ist bei der Nie- Limit derohmmessung ohne Funktion. = OK Messung mit automatischem Polaritätswechsel 10% ? AUTO: – Funktion AUTO Rlo > 10% ? & Standardmäßig ist der automatische Polaritätswechsel eingestellt. MAN wird nicht eingeblendet. -
Seite 22: Messung Mit Manuellem Polaritätswechsel - Funktion Man
Messung mit manuellem Polaritätswechsel – Funktion MAN MAN: Rlo Um zu prüfen, ob das Ergebnis unabhängig von der Stromfluss- MAN: Rlo richtung ist, können Sie die Messung für beide Stromrichtungen getrennt durchführen. Ð Drücken Sie hierzu die Cursortaste , je nach gewünschter Stromflussrichtung: MAN und oder MAN und... -
Seite 23: Berücksichtigen Der Messleitungen Und Verlängerungsleitungen (Bis 10 ) - Funktion Zero (Roffset)
Berücksichtigen der Messleitungen und Verlängerungslei- Prüfwiderstand für die Isolationsmessung tungen (bis 10 ) – Funktion ZERO (Roffset) zur Kontrolle des Isolationsmessgeräts Der ohmsche Widerstand der Messleitungen kann automatisch vom Messergebnis subtrahiert werden. Gehen Sie hierzu folgen- Nach der Norm VDE 0105-100 (EN 50110-1) Kap. 5.3.1.2 gilt: dermaßen vor: „Diese Messgeräte müssen vor und, soweit erforderlich, nach der Ð... -
Seite 24: Technische Kennwerte
1000 V AC/DC eff 100 M 10,0 M ... 99,9 M 100 k 100 M ... 999 M 3,6 mA METRISO G500: 10 G 1,00 G ... 9,99 G 10 M 600 V AC/DC eff 100 G 10,0 G ... 99,9 G 100 M (8% v.M. - Seite 25 Referenzbedingungen Batterietest Anzeige der Batteriekapazität über 4-seg- mentiges Batteriesymbol „ “. Referenztemperatur + 23 C 3 K Abfrage der aktuellen Batteriespannung Relative Feuchte 40 ... 75% über Menüfunktion. Frequenz der Batteriesparschaltung Die automatische Abschaltung der Anzei- Messgröße 45 Hz ... 65 Hz genbeleuchtung nach 15 Sekunden (nach Kurvenform der der letzten Drehschalterbetätigung) kann...
- Seite 26 Elektromagnetische Verträglichkeit EMV Anzeigeeinrichtungen Störaussendung EN 61326-1:2006 Klasse B Digitalanzeige mit zusätzlichem Bargraphen oder Pointer je nach Auswahl über den Parameter Störfestigkeit EN 61326-1:2006 a.disp, hinterleuchtet (transflektiv); führende Nullen der Digitalanzeige können Umgebungsbedingungen unterdrückt werden, je nach Auswahl über den Parameter 0.disp ; Genauigkeits- Messbereichsüberschreitung wird durch 0L temperaturbereich...
-
Seite 27: Mechanischer Aufbau
Mechanischer Aufbau Anzeigewerte unter Berücksichtigung der Betriebsmessunsicherheit Abmessungen 225 mm x 130 mm x 140 mm Tabelle zur Ermittlung der minimalen Anzeigewerte für den Isolati- onswiderstand unter Berüchsichtigung der Betriebsmessunsi- Gewicht ca. 1,4 kg mit Batterien cherheit des Gerätes. Schutzart Gehäuse IP 52, Messleitungen und minimaler minimaler... - Seite 28 Spannung am Messobjekt bei Isolationswiderstandsmessung Messspannung U am Prüfobjekt in Abhängigkeit von dessen Widerstand R bei Nennspannung U = 100 V, 250 V, 500 V und 1000 V (nur G1000): = 500 V = 100 V 1000 = 1000 V = 250 V GMC-I Messtechnik GmbH...
-
Seite 29: Liste Der Kurzbezeichnungen Und Deren Bedeutung
Liste der Kurzbezeichnungen und deren Bedeutung Wartung Spannung 12.1 Batterie- und Akkubetrieb Prüfspannung bzw. Nennspannung Wenn das Batteriesymbol nur noch aus einem gefüllten Segment besteht, dann wechseln Sie den Batteriesatz gegen einen neuen U AC/DC gemessene Spannung (sinusförmige Wechselspan- aus oder laden Sie den Akkusatz extern auf. nung) Überzeugen Sie sich in regelmäßigen kurzen Abständen oder nach längerer Lagerung Ihres Gerätes, dass die Batterien oder... -
Seite 30: Gehäuse
Prüfen der Sicherung 12.3 Gehäuse Wird bei defekter oder unterbrochener Sicherung mit dem Funkti- Eine besondere Wartung des Gehäuses ist nicht nötig. Achten Sie onsdrehschalter ein Widerstandsmessbereich angewählt und das auf eine saubere Oberfläche. Verwenden Sie zur Reinigung ein Gerät in dieser Schalterstellung eingeschaltet, dann erscheint fuse leicht feuchtes Tuch bzw. -
Seite 31: Rekalibrierung
Rekalibrierung Anhang Die Messaufgabe und Beanspruchung Ihres Messgeräts beein- 14.1 Anschlussbeispiele zur Isolationswiderstandsmessung flussen die Alterung der Bauelemente und kann zu Abweichungen Messung des Isolationswiderstandes nach DIN VDE 0100 Teil 600 von der zugesicherten Genauigkeit führen. Bei hohen Anforderungen an die Messgenauigkeit sowie im Bau- zwischen jedem aktiven Leiter und Erde stelleneinsatz mit häufiger Transportbeanspruchung und großen Temperaturschwankungen, empfehlen wir ein relativ kurzes Kalib-... - Seite 32 Messung des Isolationswiderstands bei verschiedenen Netzformen zwischen jedem aktiven Leiter (Außen- und TN–S Neutralleiter) und Erde • mit oder ohne Verbraucher • N – PE getrennt zwischen jedem aktiven Leiter und PEN-Leiter TN–C • mit oder ohne Verbraucher • N – PE gemeinsam GMC-I Messtechnik GmbH...
- Seite 33 • mit oder ohne Verbraucher ACHTUNG: – Überstromschutzeinrichtung öffnen – N-Leiter trennen – L- und N-Leiter brücken – Isolationsmessung zwischen L-Leitern und N gegen PE – Geräteschalter kann OFFEN sein – wenn einpolig Drehstrom (allpolig geschaltet) Im Verteiler: Einzel- und Sammelmessungen GMC-I Messtechnik GmbH...
-
Seite 34: Optionales Zubehör (Kein Lieferumfang)
14.2 Optionales Zubehör (kein Lieferumfang) ISO-Kalibrator 1 (Material-Nr. M662A) Kalibrieradapter zur Prüfung der Genauigkeit von Messgeräten für Isolationswiderstände und niederoh- mige Widerstände für Prüfspannungen bis 1000 V (nach VDE 0413, Teil 1, 2, 4 und 10) KS-C (Material-Nr. Z541F) Kabelset bestehend aus Messleitung und Hochohm- Messleitung, für Messungen im G- Bereich Sonde 1081 (Material-Nr. -
Seite 35: Reparatur- Und Ersatzteil-Service Kalibrierzentrum Und Mietgeräteservice
Reparatur- und Ersatzteil-Service Kompetenter Partner Kalibrierzentrum* und Mietgeräteservice Die GMC-I Messtechnik GmbH ist zertifiziert nach DIN EN ISO 9001:2008. Bitte wenden Sie sich im Bedarfsfall an: Unser DKD-Kalibrierlabor ist nach DIN EN ISO/IEC 17025:2005 beim Deutschen Kalibrierdienst unter der Nummer DKD–K–19701 akkreditiert. -
Seite 36: Produktsupport
Produktsupport Bitte wenden Sie sich im Bedarfsfall an: GMC-I Messtechnik GmbH Hotline Produktsupport Telefon D 0900 1 8602-00 A/CH +49 911 8602-0 Telefax +49 911 8602-709 E-Mail support@gossenmetrawatt.com Erstellt in Deutschland Änderungen vorbehalten Eine PDF-Version finden Sie im Internet Telefon+49 911 8602-111 GMC-I Messtechnik GmbH Telefax +49 911 8602-777 Südwestpark 15...
