R
> 19,9 kΩ
E
U
> 40 V! und dauerhafter
N
Signalton
U
> 24 V!
N
LIMIT!
Geräusche

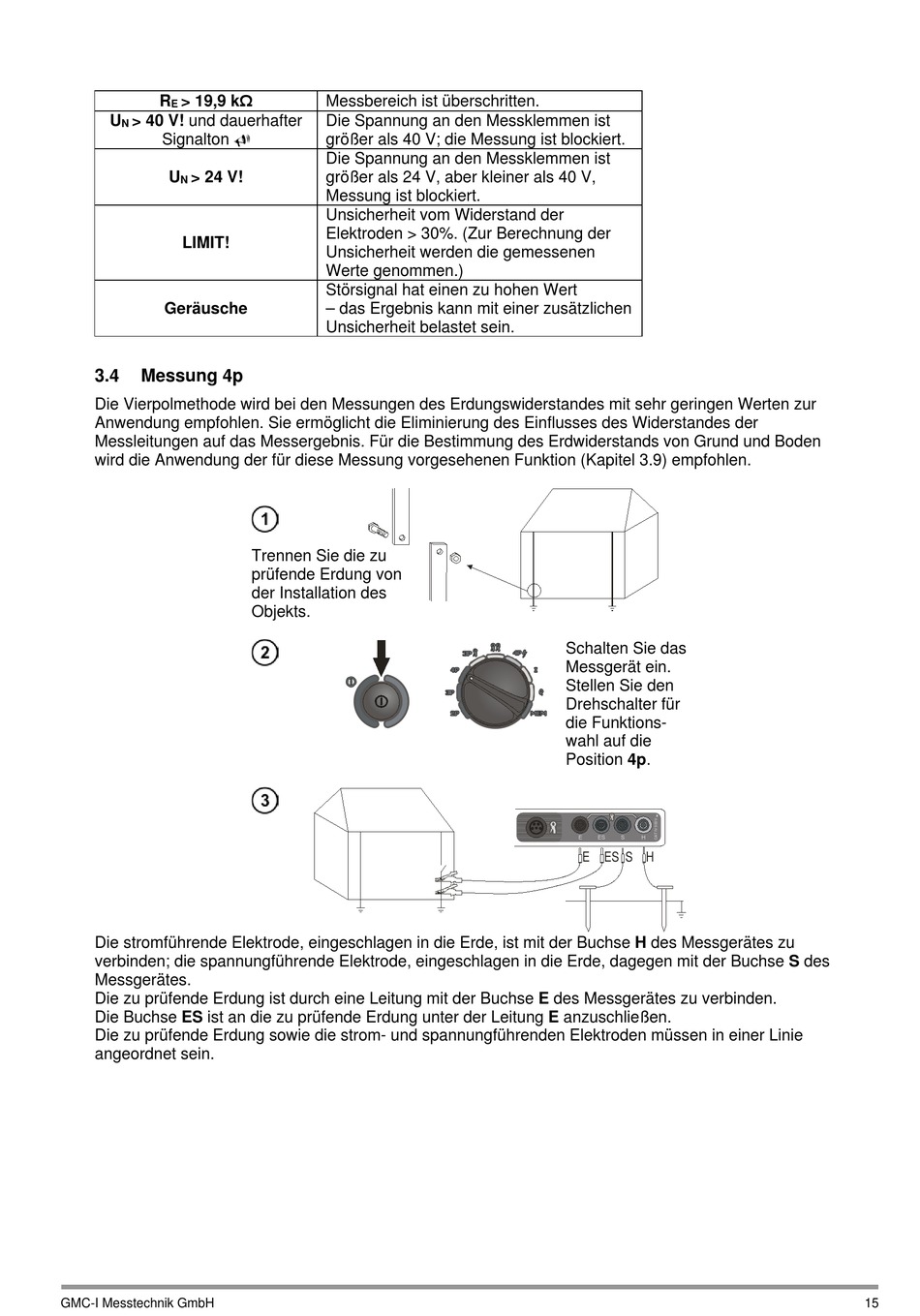

3.4
Messung 4p
Die Vierpolmethode wird bei den Messungen des Erdungswiderstandes mit sehr geringen Werten zur
Anwendung empfohlen. Sie ermöglicht die Eliminierung des Einflusses des Widerstandes der
Messleitungen auf das Messergebnis. Für die Bestimmung des Erdwiderstands von Grund und Boden
wird die Anwendung der für diese Messung vorgesehenen Funktion (Kapitel 3.9) empfohlen.
Die stromführende Elektrode, eingeschlagen in die Erde, ist mit der Buchse H des Messgerätes zu
verbinden; die spannungführende Elektrode, eingeschlagen in die Erde, dagegen mit der Buchse S des
Messgerätes.
Die zu prüfende Erdung ist durch eine Leitung mit der Buchse E des Messgerätes zu verbinden.
Die Buchse ES ist an die zu prüfende Erdung unter der Leitung E anzuschließen.
Die zu prüfende Erdung sowie die strom- und spannungführenden Elektroden müssen in einer Linie
angeordnet sein.
GMC-I Messtechnik GmbH
Messbereich ist überschritten.
Die Spannung an den Messklemmen ist
größer als 40 V; die Messung ist blockiert.
Die Spannung an den Messklemmen ist
größer als 24 V, aber kleiner als 40 V,
Messung ist blockiert.
Unsicherheit vom Widerstand der
Elektroden > 30%. (Zur Berechnung der
Unsicherheit werden die gemessenen
Werte genommen.)
Störsignal hat einen zu hohen Wert
– das Ergebnis kann mit einer zusätzlichen
Unsicherheit belastet sein.
Trennen Sie die zu
prüfende Erdung von
der Installation des
Objekts.
Schalten Sie das
Messgerät ein.
Stellen Sie den
Drehschalter für
die Funktions-
wahl auf die
Position 4p.
E
ES
S
H
E
ES
S H
15
