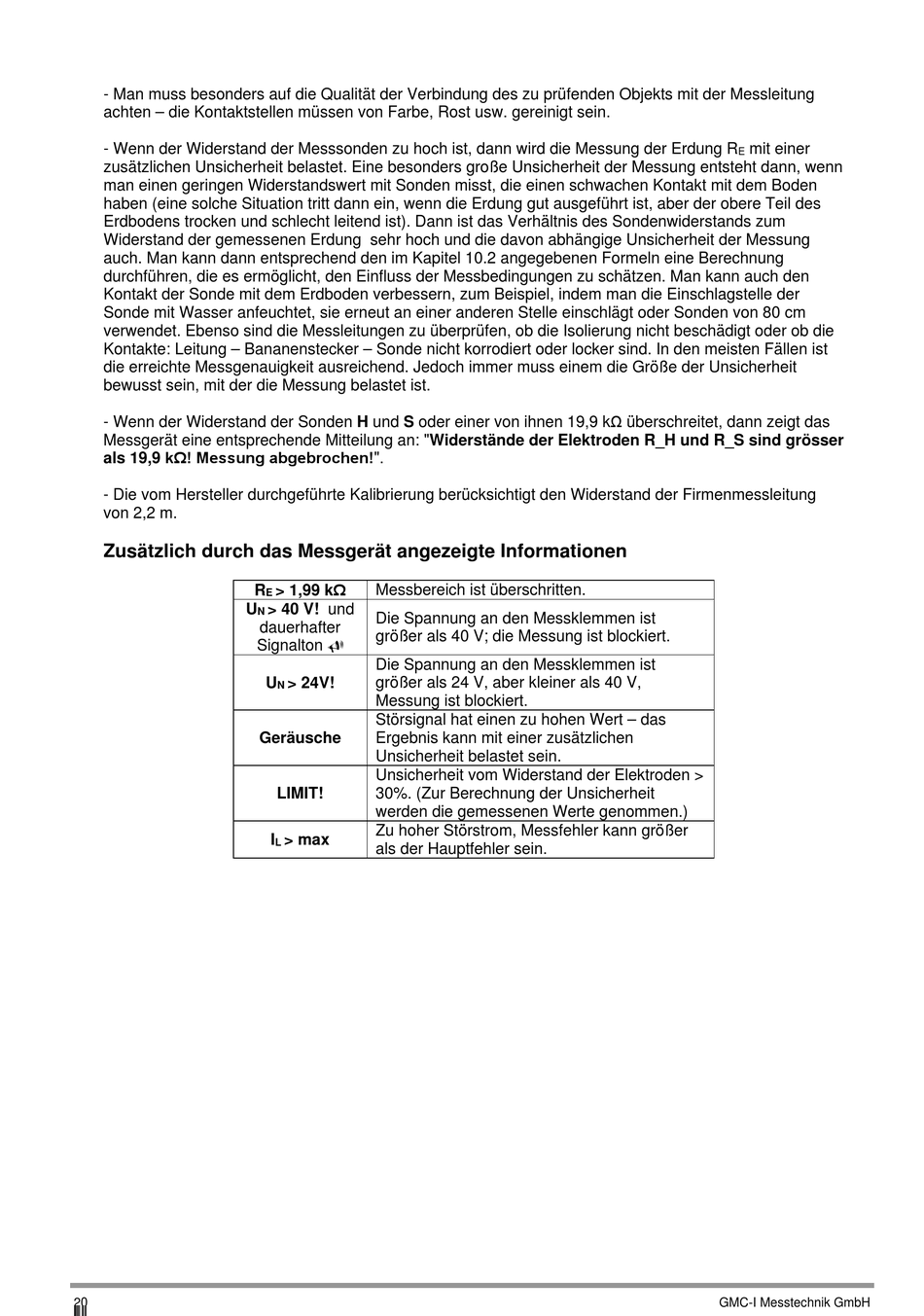

- Man muss besonders auf die Qualität der Verbindung des zu prüfenden Objekts mit der Messleitung
achten – die Kontaktstellen müssen von Farbe, Rost usw. gereinigt sein.
- Wenn der Widerstand der Messsonden zu hoch ist, dann wird die Messung der Erdung R
zusätzlichen Unsicherheit belastet. Eine besonders große Unsicherheit der Messung entsteht dann, wenn
man einen geringen Widerstandswert mit Sonden misst, die einen schwachen Kontakt mit dem Boden
haben (eine solche Situation tritt dann ein, wenn die Erdung gut ausgeführt ist, aber der obere Teil des
Erdbodens trocken und schlecht leitend ist). Dann ist das Verhältnis des Sondenwiderstands zum
Widerstand der gemessenen Erdung sehr hoch und die davon abhängige Unsicherheit der Messung
auch. Man kann dann entsprechend den im Kapitel 10.2 angegebenen Formeln eine Berechnung
durchführen, die es ermöglicht, den Einfluss der Messbedingungen zu schätzen. Man kann auch den
Kontakt der Sonde mit dem Erdboden verbessern, zum Beispiel, indem man die Einschlagstelle der
Sonde mit Wasser anfeuchtet, sie erneut an einer anderen Stelle einschlägt oder Sonden von 80 cm
verwendet. Ebenso sind die Messleitungen zu überprüfen, ob die Isolierung nicht beschädigt oder ob die
Kontakte: Leitung – Bananenstecker – Sonde nicht korrodiert oder locker sind. In den meisten Fällen ist
die erreichte Messgenauigkeit ausreichend. Jedoch immer muss einem die Größe der Unsicherheit
bewusst sein, mit der die Messung belastet ist.
- Wenn der Widerstand der Sonden H und S oder einer von ihnen 19,9 kΩ überschreitet, dann zeigt das
Messgerät eine entsprechende Mitteilung an: "Widerstände der Elektroden R_H und R_S sind grösser
als 19,9 kΩ! Messung abgebrochen!".
- Die vom Hersteller durchgeführte Kalibrierung berücksichtigt den Widerstand der Firmenmessleitung
von 2,2 m.
Zusätzlich durch das Messgerät angezeigte Informationen
U
20
R
> 1,99 kΩ
Messbereich ist überschritten.
E
> 40 V! und
N
Die Spannung an den Messklemmen ist
dauerhafter
größer als 40 V; die Messung ist blockiert.
Signalton
Die Spannung an den Messklemmen ist
U
> 24V!
größer als 24 V, aber kleiner als 40 V,
N
Messung ist blockiert.
Störsignal hat einen zu hohen Wert – das
Geräusche
Ergebnis kann mit einer zusätzlichen
Unsicherheit belastet sein.
Unsicherheit vom Widerstand der Elektroden >
LIMIT!
30%. (Zur Berechnung der Unsicherheit
werden die gemessenen Werte genommen.)
Zu hoher Störstrom, Messfehler kann größer
I
> max
L
als der Hauptfehler sein.
mit einer
E
