GMC-I Messtechnik GmbH

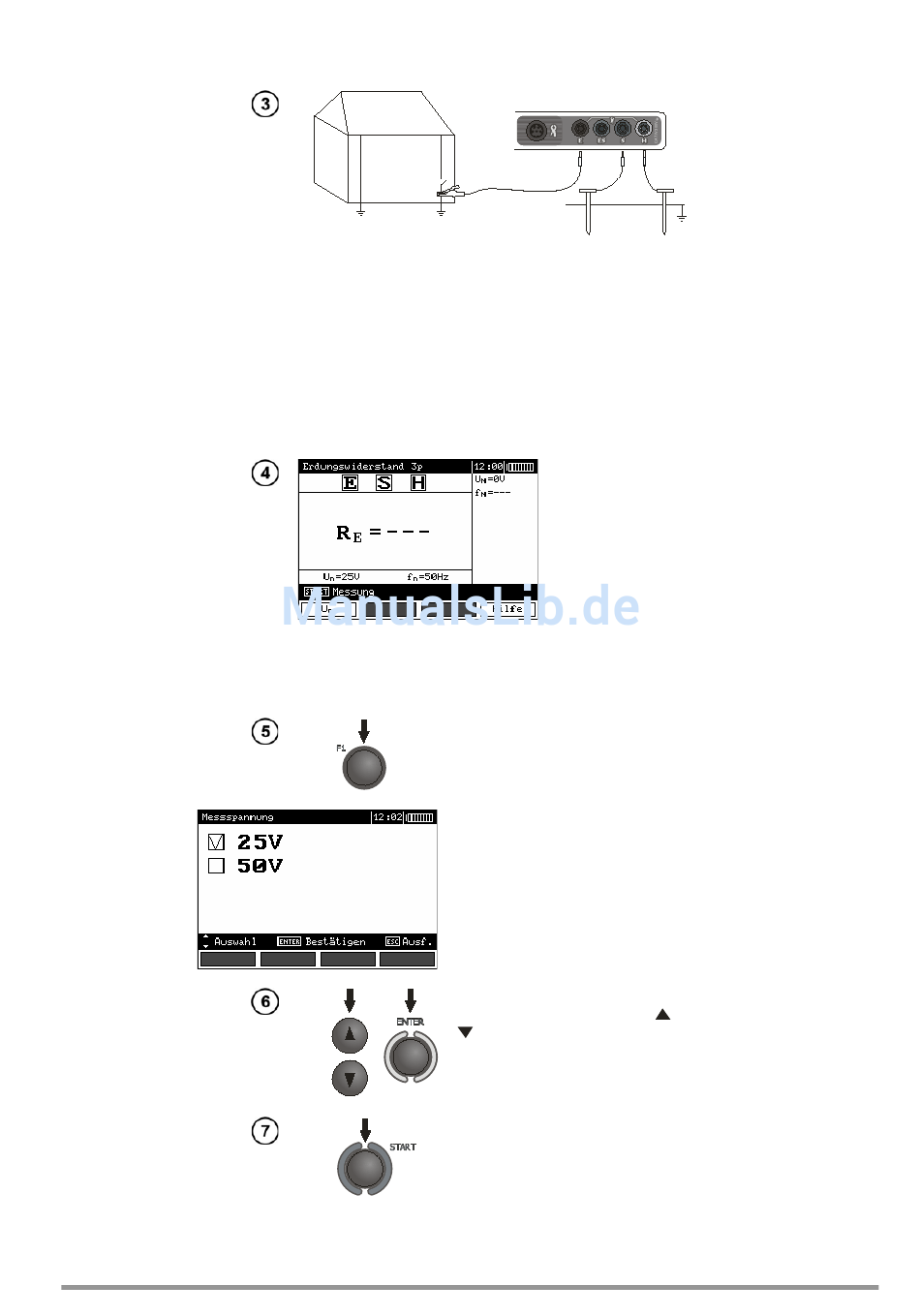

Die stromführende Elektrode, eingeschlagen in die Erde, ist mit
der Buchse H des Messgerätes zu verbinden; die
spannungführende Elektrode, eingeschlagen in die Erde ,
dagegen mit der Buchse S des Messgerätes.
Die zu prüfende Erdung ist durch eine Leitung mit der Buchse
E des Messgerätes zu verbinden.
Die zu prüfende Erdung sowie die strom- und
spannungführenden Elektroden müssen in einer Linie
angeordnet sein.
E
S H
Das Messgerät ist
zur Messung
bereit. Auf der
Hilfsanzeige kann
man den Wert der
Störspannung und
ihrer Frequenz
ablesen. Auf dem
Einstellungsbalken
wird die im MENÜ
eingestellte
Netzfrequenz
angezeigt.
Zum Ändern der Messspannung
drücken Sie die Taste F1.
Wählen Sie mit den Tasten
die Messspannung und
bestätigen Sie diese durch
Drücken der Taste ENTER.
Zum Starten der Messung drücken
Sie die Taste START.
,
13
