Inhaltszusammenfassung für Gossen MetraWatt SECUTEST PSI

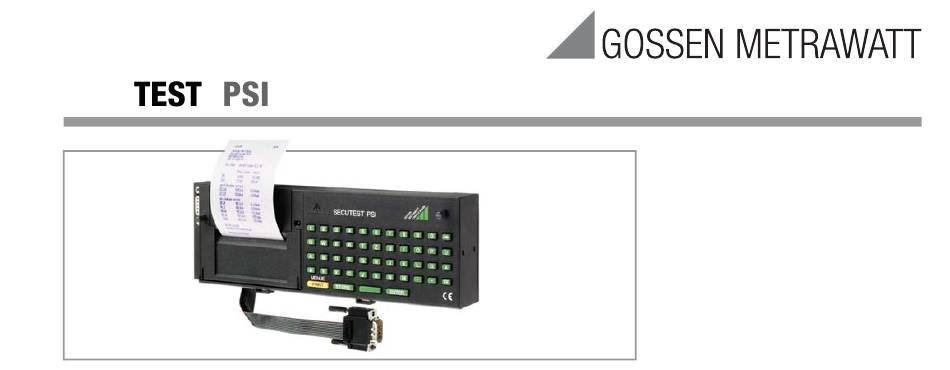

- Seite 1 Bedienungsanleitung SECU 3-348-713-01 16/2.14...
- Seite 2 SECUTEST PSI MENUE GMC-I Messtechnik GmbH...
- Seite 3 1 Papierfachabdeckung 14 Leertaste zum Eingeben von Leerstellen STORE 2 Metallachse für Papierabwicklung 15 Speichertaste zum Speichern des letzten Prüfprotokolls 3 Papierrolle 16 Shifttaste zur Tastaturumschaltung Klein-/Großbuchstaben Taste schaltet dabei um auf Punkt ( 4 RS232-Anschlussbuchse für PC oder Barcodeleser Taste schaltet dabei um auf Unterstrich ( _ ) 5 Rändelschrauben...
- Seite 4 Inhalt Seite Seite Anwendung ....................6 Protokoll anzeigen, drucken und speichern ........... 12 Anwendung SECUTEST ................6 Protokoll anzeigen, Texte eingeben und speichern ........12 Anwendung PROFITEST 204 und MAVOWATT 45 .........6 Protokoll automatisch speichern ..............14 Protokoll schnell speichern ................ 14 Sicherheitsmerkmale und -vorkehrungen ..........7 Gespeicherte Protokolle abrufen ..............
- Seite 5 Inhalt Seite Seite Batteriebetrieb ..................21 Reparatur- und Ersatzteil-Service ............40 Übertragen von Daten über die RS232-Schnittstelle ......22 Produktsupport ..................40 Schnittstellendefinition und -protokoll ............22 Befehlsumfang, Gültigkeit und Syntax ............24 Liste der Befehle für das PSI-Modul ............24 LC-Anzeige drucken ................

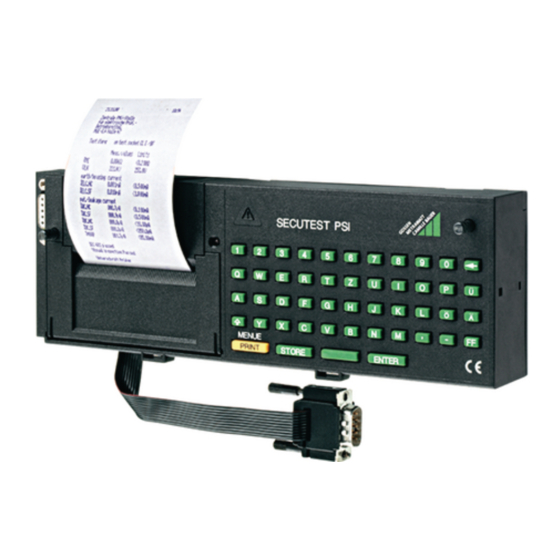

- Seite 6 Anwendung Das PSI (Printer Storage Interface)-Modul SECUTEST PSI ist ein spezielles Zusatzgerät für folgende Anwendung PROFITEST 204 und MAVOWATT 45 Prüfgeräte: Der Betrieb mit diesen Prüfgeräten ist eingeschränkt. Hier sind nur folgende Kapitel relevant: SECUTEST , PROFITEST 204 und MAVOWATT 45.
- Seite 7 Bei bestimmungsgemäßer Verwendung des SECUTEST PSI ist die Sicherheit von Anwender und Gerät gewährleistet. Die Mess-, Protokoll- und Eingabedaten werden im Druckermodul SECUTEST PSI (Zubehör, nicht im Lieferumfang) in einem RAM sicher gespeichert, solange die zugehörige Batterie die erforderliche Um die gesetzlichen Vorschriften über die elektromagnetische Verträglichkeit (EMV) zu erfüllen, Spannung liefert.
- Seite 8 ➭ Setzen Sie den bestückten Batteriehalter in das Batteriefach ein. Inbetriebnahme ➭ Setzen Sie den Batteriefachdeckel auf das Batteriefach und rasten Sie diesen durch leichten Farbband und Batterien einsetzen Druck wieder ein. Setzen Sie vor der ersten Inbetriebnahme das Farbband ein, siehe Kapitel 13.5, Seite 39. Hinweis Zur Speicherung der Daten im PSI-Modul und zur Datenübertragung zum PC, wenn das PSI-Modul nicht vom zum Speicherbetrieb bei Anschluss an SECUTEST:...
- Seite 9 PSI-Modul aktivieren Druckermenü aufrufen MENUE / (17) drücken Für die Aktivierung des PSI-Moduls muss die Verbindung zur RS232-Schnittstelle des SECUTEST PRINT hergestellt und das Prüfgerät an das Netz angeschlossen sein! Das Auswählen und Durchführen der im Menü aufgeführten Achtung! Funktion erfolgt mit den entsprechenden Tasten am Prüfgerät. Solange die Signallampe (9) am PSI-Modul leuchtet, findet eine Synchronisation Die übrigen Bedienelemente und Anschlüsse sollten, während zwischen Prüfgerät und PSI-Modul statt.
- Seite 10 Voreinstellungen Kopf- und Fußzeilen eingeben und löschen z.B. Nach dem Aufrufen des Menüpunktes „Setup“ können Sie folgende Einstellungen vornehmen: Uhr stellen Über die Tastatur können Sie Texte nach Ihrer Wahl eingeben, die beim Protokollausdruck – vor bzw. Hinweis: nach dem Prüfergebnis – automatisch mitgedruckt werden sollen. Für Kopf- und Fußzeilen stehen jeweils 5 Zeilen mit je 24 Zeichen zur Verfügung.
- Seite 11 ➭ In die jeweils nächste Zeile gelangen Sie durch Drücken der Taste ENTER Hinweis ➭ Löschen können Sie die Kopf- und Fußzeilen mit den Tasten Eingegebene Textdaten aus Kopf- und Fußzeile, Geräteart, Hersteller, Type sowie Anga- ben zum Kunden und Angaben zur Reparatur und Statistik bleiben mit „Speicher löschen“...
- Seite 12 Protokoll anzeigen, drucken und speichern Protokoll anzeigen, Texte eingeben und speichern ➭ Rufen Sie das PSI-Menü über die Taste PRINT Hinweis ➭ Wählen Sie Protokoll an und bestätigen Sie mit Das Speichern von Prüfergebnissen des Sicherheits- und Funktionstests sowie Es wird zunächst das Prüfergebnis mit den Mess- und die Übernahme in das Protokoll und die Statistik ist nur nach durchgeführten Grenzwerten angezeigt.
- Seite 13 Ergebnisse des Funktionstests Angaben zur z.B. Reparatur max. 10 Zeilen zu je max. 24 Zeichen Bild links: Wenn beim Aufrufen des Menüpunktes Protokoll Angaben zum Prüfling keine Daten im Prüfgerät zur Verfügung stehen je max. 24 Zeichen dann erfolgt diese Meldung: Bild rechts: Angaben zum Kunden je max.
- Seite 14 Protokoll automatisch speichern Protokoll schnell speichern Sämtliche Prüfergebnisse erhalten automatisch eine fortlaufende Identnummer*, sofern die Funktion Sollen viele Messungen nacheinander durchgeführt und die Ergebnisse erst später ausgewertet wer- Autostore aktiv ist. Nach der Sicherheitsprüfung sowie nach dem Funktionstest wird jeweils ein den, bietet sich die Funktion „Protokoll schnell speichern“...
- Seite 15 Gespeicherte Protokolle abrufen Angezeigt werden maximal 10 gespeicherte Protokolle. Die jeweils nächsten 10 Protokolle werden durch Blättern mit dem Cursor ausgewählt. Eine Liste sämtlicher gespeicherter Protokolle kann jederzeit abgerufen werden, um den Inhalt einzel- In der Darstellung des archivierten Protokolls informiert in der obersten Fußzeile rechts ein ner Protokolle nachträglich anzeigen und ausdrucken zu lassen.
- Seite 16 Statistik Aufzeichnung der Statistik vorbereiten Sollen statistische Daten aufgezeichnet werden, so muss vor Beginn einer Messung die zugehörige Insgesamt können statistische Daten von maximal acht Geräteklassen aufgezeichnet werden. Zu den Klassenbezeichnung durch Anwahl von Klasse festgelegt werden. Wurde bereits ein Klassenname statistischen Daten gehört die Anzahl der aufgetretenen Fehler sowie deren prozentualer Anteil an eingegeben, so muss dieser aktiviert werden.
- Seite 17 Die Messdaten müssen nach jeder kompletten Messung, bestehend aus Sicherheitsprüfung und Funktionstest, gespeichert werden, damit diese für eine statistische Auswertung zur Verfügung ste- hen. Siehe „Protokoll anzeigen, drucken und speichern“ auf Seite 12. Erscheint nach der Messung -Zeichen hinter erster oder alle, so wurden für die jeweilige Klasse statistische Daten abge- speichert.
- Seite 18 Statistikausdruck 06.11.01 16:00 SECUTEST einer Klasse < Kopfzeile 1 bis 5 über PSI einstellbar > PRÜFSTATISTIK: Prüfzeitraum: 01.10.01 08:00 - 31.10.01 16:00 Klasse B / erster Fehler Stück Prüflinge: Sichtfehler: Rsl: 14.2 Summe ISO: Riso Isonde FEHLERSUMME: 18.4 < Fußzeile 1 - 5 über PSI, 6 - 7 über PC > GMC-I Messtechnik GmbH...
- Seite 19 Statistische Daten löschen ➭ Führen Sie den Cursor mit oder auf löschen und bestätigen Sie mit ➭ Wählen Sie die Klasse aus, deren Daten gelöscht werden sollen. oder ➭ Wählen Sie löschen: gesamt aus, die gespeicherten statistischen Daten aller Klassen werden gelöscht! Nach dem Löschen aller Klassen wird die Klasse A aktiv gesetzt und die Fehlerart jeder Klasse auf erster eingestellt.
- Seite 20 Geräten, die mit Barcodes versehen sind. Anschließen des Barcodelesers Der Barcodeleser ist sofort am SECUTEST... bzw. am SECUTEST PSI betriebsbereit. ➭ Schließen Sie das Lesegerät an die RS232-Schnittstelle (4) des PSI-Moduls an. Ein PSI-LC-Anzeigefeld darf nicht aktiv sein! Für den Betrieb am PROFITEST 204 muss der Barcodeleser mit dem Code der Anleitung zum Adap-...
- Seite 21 Batteriebetrieb Datenaustausch mit einem PC ➭ Schließen Sie über ein Schnittstellenkabel den PC an der RS232-Anschlussbuchse (4) des PSI- Wenn das PSI-Modul nicht am SECUTEST angeschlossen ist, ist nur Batteriebetrieb mit folgenden Moduls an (siehe Kapitel 9, Seite 22). Funktionen möglich: –...
- Seite 22 Übertragen von Daten über die RS232-Schnittstelle Schnittstellendefinition und -protokoll Die Schnittstelle des SECUTEST PSI entspricht der RS232-Norm. Über die RS232-Schnittstelle können gespeicherte Protokolle, Messwerte des Funktionstests sowie statistische Daten auf einen PC übertragen werden. Technische Daten: ➭ Schließen Sie dazu über ein Schnittstellenkabel den PC an der RS232-Anschlussbuchse (4) des...
- Seite 23 <DELIMITER$>:Das '$'-Zeichen kennzeichnet als Abgrenzungszeichen das Ende einer Meldung. Befehle ohne Adressierung: (allgemeine Befehle) Danach folgt immer die Prüfsumme das SECUTEST PSI reagiert immer (z.B. um mit IDN? die aktuelle Adresse zu lesen). <CHKSUM> Die Prüfsumme bezieht sich immer auf die gesamte vorausgehende Meldung inklu- Befehle mit Adressierung: das SECUTEST PSI reagiert im nicht adressierten Zustand immer, im sive des „$“-Abgrenzungszeichen.
- Seite 24 Mit dem folgenden Telegramm quittiert das SECUTEST PSI, ob es einen Befehl ausgeführt hat Liste der Befehle für das PSI-Modul (Y=Yes) oder nicht (N=No). Eine Quittierung erfolgt z.B. auch dann, wenn keine Antwortmeldung IDN? liefert die Geräteidentifikation erforderlich ist: ESR? liefert den Gerätestatus...
- Seite 25 Speicherinhalte löschen IDNx? Das PSI-Modul meldet die aktuelle Geräteidentität an den Aufrufer RSTx! Dieser Befehl ermöglicht ein Zurücksetzen der Software des PSI-Moduls in den Zustand Format: IDNx=x;GMN;SECUTEST PSI;GTM5016000R0001;DD MM YY HH MM SS$ mit: der Inbetriebnahme: Stunde Monat MM: Minute der Daten- und Programmspeicher wird vollständig gelöscht,...
- Seite 26 Datum und Uhrzeit übertragen Kopf- und Fußzeilen übertragen DATx? Auf diesen Befehl hin werden eingestelltes Datum und Uhrzeit zurückgemeldet. KOPx? Dieser Befehl führt zum Auslesen der Kopfzeile aus dem Speicher (für alle Protokolle gleich). Übertragen werden immer 5 Zeichenfolgen. Jede Zeile wird als eine Zeichenfolge Beispielanfrage: DAT0?$<CS1><CS2><CR>...
- Seite 27 FOO!<t6><t7> Befehl: Fußzeilen 6 und 7 festlegen. Diese werden nur im Statistik-Ausdruck Inhalt des Funktionstest-Speichers auslesen ausgegeben. FKT? Auslesen des Funktionstest-Speichers des PSI-Moduls. Diese Fußzeilen können jeweils maximal 24 Zeichen enthalten. Die Fußzeilen Wenn der Speicher leer ist, wird mit Not-Acknowledge geantwortet. werden nach jedem Urstart auf ihre Gültigkeit überprüft (Prüfsummenbildung) und gegebenenfalls gelöscht.
- Seite 28 Inhalt des Protokollspeichers auslesen Beispiel für Prüfgeräte vom Typ SECUTEST 0701S und 0701/0702 S WERx? Mit Hilfe dieses Befehls wird der Speicherinhalt des PSI-Moduls ausgelesen. Das PSI- Hinweis Modul sendet sequentiell sämtliche Datensätze (Records) des Speichers. Dieser Daten- Vom Prüfgerät SECUTEST werden nur die Daten übertragen, die auch erfasst wurden. satz enthält ein Protokoll, welches das Prüfgerät SECUTEST erzeugt, ergänzt um die Pro- Hieraus folgt, dass die Anzahl der übertragenen Zeichenfolgen (Strings) variieren kann.
- Seite 29 Beispiel für Prüfgeräte vom Typ SECUTEST SII, SIII und 0751/601S Protokoll vom SECUTEST: Name;BBCCDDEEFFGGHHIIKKLLMMNNOOPPQQRRSSTTUUVV;ID_Nr;ID-String2;Datum;Zeit; Auf den Befehl „Wer?“ antwortet das PSI Modul mit: MW-R-SL;GW-R-SL;MW-DR-SL;GW-DR-SL; MW_R_ISO;GW_R_ISO; MW_U_ISO; GW_U_ISO; MW_DI_STR;GW_DI_STR;MW_UAC;GW_UAC;MW_UAC;GW_UAC;MW_EGA;GW_EGA; MW_EPA;GW_EPA;MW_EA;GW_EA;MW_EA_SFC;GW_EA_SFC;MW_GA;GW_GA; XXXXXXXX;000122000000500000000C000000050000000000;;;27.09.02;08:02:29; MW-GA_SFC;GW-GA_SFC;MW-PA_AC;GW-PA_AC;MW_PA_AC_SFC;GW_PA_AC_SFC; +0.015W ;<0.300W ;;;;;;; +0.000mA;<3.500mA;;;;;;;;;;;;;;<0.500mA; MW_PA_DC;GW_PA_DC;MW_PA_DC_SFC;GW_PA_DC_SFC; ;;;;;;;;;;;;;;;;;;;; +226.6V ;+253.0V;;; MW_PH_AC;GW_PH_AC;MW_PH_AC_SFC;GW_PH_AC_SFC;MW_PH_DC;GW_PH_DC; 01.01.97;12:01;Typ;Hersteller;;ID-Numer;Name;Strasse;PLZ;Ort;Rep1;2;3;4;5;6;7;8;9;0;0001$B6;...
- Seite 30 R-ISO Isolationswiderstand Auslesen von statistischen Daten U-ISO Messspannung für Isolationswiderstand Die im PSI-Modul gespeicherten statistischen Daten für die 8 Klassen können durch folgenden Befehl abgerufen werden: DI-STR Differenzstrom Schutzkleinspannung bei SK III STAx? Ersatz-(Geräte)ableitstrom Sollen nur die statistischen Daten bestimmter Klassen abgefragt werden, muss der Befehl durch die Ersatz-Patientenableitstrom bei DIN VDE 0751 / Netz am Anwendungsteil bei IEC 601 gewünschte Klasse ergänzt werden.
- Seite 31 – Werden mehrere Statistiken angefordert, so wird nach jeder Statistik statt des <CR> ein ';' als Auslesen von Namen und Kennbyte Delimiter gesendet. Sollen nur Name und Kennbyte bestimmter Klassen gesendet werden, muss der Befehl durch die – die letzte Statistik in einer Antwort endet mit $CS<CR> gewünschte Klasse ergänzt werden.
- Seite 32 Löschen von statistischen Daten Ändern der aktiven Statistik Sollen nur die statistischen Daten bestimmter Klassen gelöscht werden, muss der Befehl durch die CLAx!<A><B><C><D><E><F><G><H> gewünschte Klasse ergänzt werden. Achtung! Wird keine Klasse angegeben, so werden die statisti- Grundsätzlich darf nur eine Option (eine Klasse) angegeben werden! schen Daten aller Klassen gelöscht.
- Seite 33 Beispiel: LC-Anzeige drucken verschiedene Einstellungen der Statistik für verschiedene Klassen sollen in einem Befehl durchge- Jede auf dem LCD dargestellte Anzeige kann unverändert auf dem Registrierstreifen ausgedruckt führt werden: werden. Dadurch ist es auch möglich Messergebnisse auszudrucken, die in den Schalterstellungen „MENUE“...
- Seite 34 Fehlermeldungen STORE Meldung beim Aktivieren des PSI-Moduls, Meldung, wenn die Taste (15) gedrückt wird, wenn die Batterien nahezu entladen sind. obwohl kein Speicher mehr frei ist. GMC-I Messtechnik GmbH...
- Seite 35 Technische Kennwerte Schnittstelle RS232, seriell gem. DIN 19241 Anschlusselemente Baudrate 9600 Baud Befestigung Parität am Prüfgerät 2 Rändelschrauben zum Befestigen im Deckel des Prüfgeräts; Datenbit Messdatenübertragung und Stromversorgung über Flachbandleitung Stopbit und 9-poligen D-SUB-Stecker, anzuschließen an der RS232-Schnitt- stelle des Prüfgeräts Belegung der Schnittstellen Schnittstelle RS232, bidirektional, 9-polige D-SUB-Buchse,...
- Seite 36 besitzt folgende Belegung: Stromversorgung 1: NC Versorgungsspannung 2: TXD bei Anschluss 3: RXD an das Prüfgerät 6,5 V ... 12 V 4: Schalteingang bei Batteriebetrieb 4 Stück 1,5 V-Mignonzellen (Alkali-Mangan) gemäß IEC LR 6 5: GROUND Stromaufnahme Standby (Datenpufferung), 5 A ... 200 A 6: +5 V 7: CTS Protokoll drucken...
- Seite 37 Wartung 13.3 Registrierpapier Kontrollieren Sie in regelmäßigen Abständen den Vorrat des Registrierpapiers. Der Matrixdrucker 13.1 Reset des PSI-Moduls sollte nicht ohne Papier betrieben werden, da dies zu Beschädigungen des Druckkopfes führen kann. Sollte das PSI-Modul, z.B. durch Fehlbedienung, nicht mehr reagieren, so ist dieses zu initialisieren. Bei großer Luftfeuchtigkeit oder hohen Umgebungstemperaturen kann sich das Registrierpapier ➭...
- Seite 38 ➭ Führen Sie die Metallachse für die Papierabwicklung (2) zuerst in die Papierrolle (3), dann zusam- men mit der Papierrolle in die beiden seitlichen Halterungen des Papierfaches ein. Metallachse für ➭ Klappen Sie die Papierabreißkante (7) wieder zurück und schließen Sie die Abdeckung des Pa- Papierabwicklung pierfaches (1) so, dass die Arretierung hörbar einrastet.
- Seite 39 13.5 Farbband Wird der Ausdruck zu blass, sollten Sie das Farbband austauschen. Abdeckung für das Papierfach Hinweis Typbezeichnung für ein Pack mit 10 Farbbandkassetten: Z3210 Mit einem Farbband können Sie ca. 6 Rollen Papier bedrucken. Farbbandkassette Farbband austauschen ➭ Klappen Sie zuerst die Abdeckung für das Papierfach (1) dann die Druckerabdeckung mit der Pa- Druckerabdeckung mit der pierabreißkante (7) auf.
- Seite 40 Reparatur- und Ersatzteil-Service Produktsupport Bitte wenden Sie sich im Bedarfsfall an: Bitte wenden Sie sich im Bedarfsfall an: GMC-I Service GmbH GMC-I Messtechnik GmbH Service-Center Hotline Produktsupport Thomas-Mann-Straße 20 Telefon D 0900 1 8602-00 90471 Nürnberg • Germany A/CH +49 911 8602-0 Telefon +49 911 817718-0 Telefax +49 911 8602-709...
