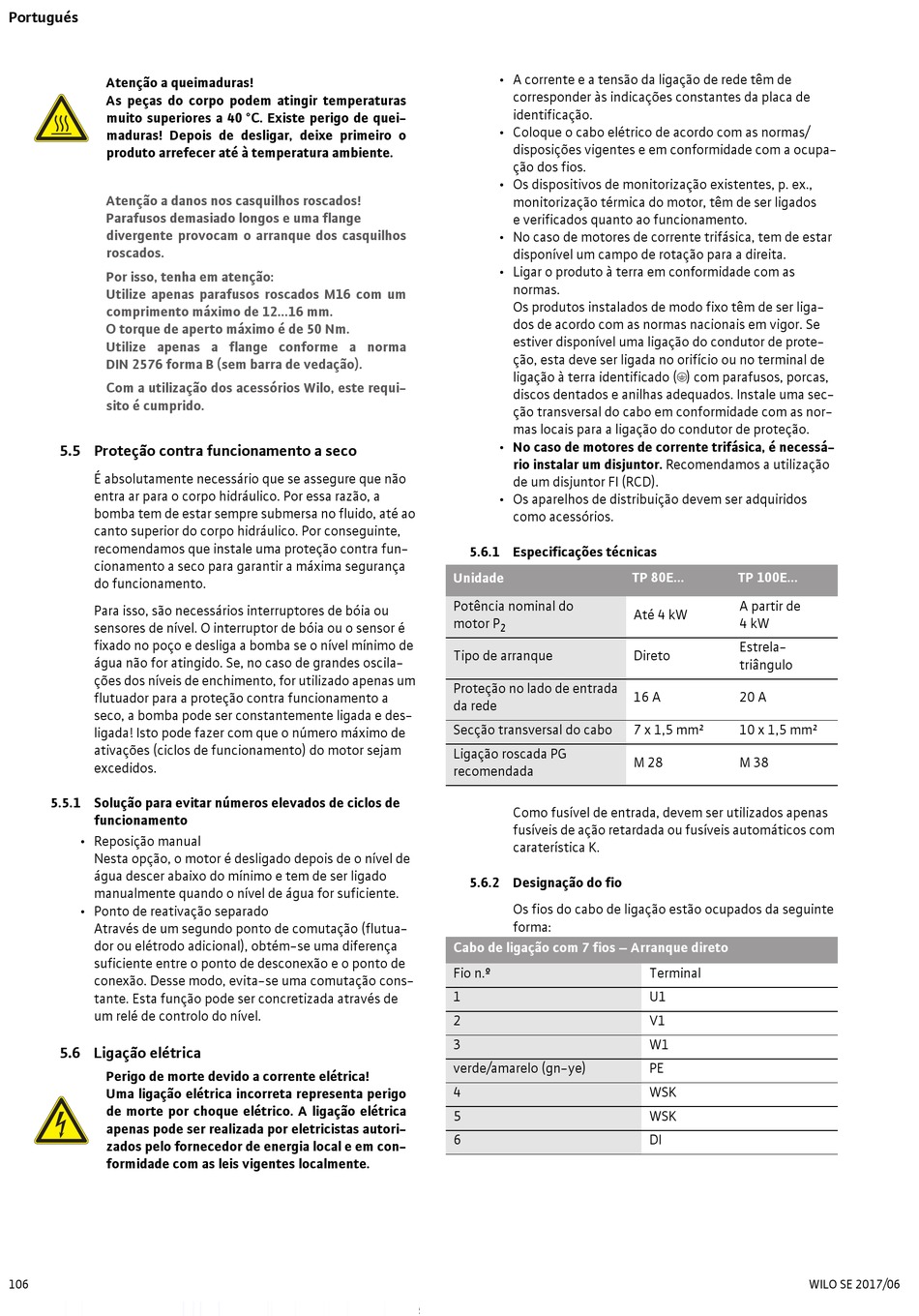

Portugués
Atenção a queimaduras!
As peças do corpo podem atingir temperaturas
muito superiores a 40 °C. Existe perigo de quei-
maduras! Depois de desligar, deixe primeiro o
produto arrefecer até à temperatura ambiente.
Atenção a danos nos casquilhos roscados!
Parafusos demasiado longos e uma flange
divergente provocam o arranque dos casquilhos
roscados.
Por isso, tenha em atenção:
Utilize apenas parafusos roscados M16 com um
comprimento máximo de 12...16 mm.
O torque de aperto máximo é de 50 Nm.
Utilize apenas a flange conforme a norma
DIN 2576 forma B (sem barra de vedação).
Com a utilização dos acessórios Wilo, este requi-
sito é cumprido.
5.5 Proteção contra funcionamento a seco
É absolutamente necessário que se assegure que não
entra ar para o corpo hidráulico. Por essa razão, a
bomba tem de estar sempre submersa no fluido, até ao
canto superior do corpo hidráulico. Por conseguinte,
recomendamos que instale uma proteção contra fun-
cionamento a seco para garantir a máxima segurança
do funcionamento.
Para isso, são necessários interruptores de bóia ou
sensores de nível. O interruptor de bóia ou o sensor é
fixado no poço e desliga a bomba se o nível mínimo de
água não for atingido. Se, no caso de grandes oscila-
ções dos níveis de enchimento, for utilizado apenas um
flutuador para a proteção contra funcionamento a
seco, a bomba pode ser constantemente ligada e des-
ligada! Isto pode fazer com que o número máximo de
ativações (ciclos de funcionamento) do motor sejam
excedidos.
5.5.1 Solução para evitar números elevados de ciclos de
funcionamento
• Reposição manual
Nesta opção, o motor é desligado depois de o nível de
água descer abaixo do mínimo e tem de ser ligado
manualmente quando o nível de água for suficiente.
• Ponto de reativação separado
Através de um segundo ponto de comutação (flutua-
dor ou elétrodo adicional), obtém-se uma diferença
suficiente entre o ponto de desconexão e o ponto de
conexão. Desse modo, evita-se uma comutação cons-
tante. Esta função pode ser concretizada através de
um relé de controlo do nível.
5.6 Ligação elétrica
Perigo de morte devido a corrente elétrica!
Uma ligação elétrica incorreta representa perigo
de morte por choque elétrico. A ligação elétrica
apenas pode ser realizada por eletricistas autori-
zados pelo fornecedor de energia local e em con-
formidade com as leis vigentes localmente.
106
• A corrente e a tensão da ligação de rede têm de
corresponder às indicações constantes da placa de
identificação.
• Coloque o cabo elétrico de acordo com as normas/
disposições vigentes e em conformidade com a ocupa-
ção dos fios.
• Os dispositivos de monitorização existentes, p. ex.,
monitorização térmica do motor, têm de ser ligados
e verificados quanto ao funcionamento.
• No caso de motores de corrente trifásica, tem de estar
disponível um campo de rotação para a direita.
• Ligar o produto à terra em conformidade com as
normas.
Os produtos instalados de modo fixo têm de ser liga-
dos de acordo com as normas nacionais em vigor. Se
estiver disponível uma ligação do condutor de prote-
ção, esta deve ser ligada no orifício ou no terminal de
ligação à terra identificado (;) com parafusos, porcas,
discos dentados e anilhas adequados. Instale uma sec-
ção transversal do cabo em conformidade com as nor-
mas locais para a ligação do condutor de proteção.
• No caso de motores de corrente trifásica, é necessá-
rio instalar um disjuntor. Recomendamos a utilização
de um disjuntor FI (RCD).
• Os aparelhos de distribuição devem ser adquiridos
como acessórios.
5.6.1 Especificações técnicas
Unidade
Potência nominal do
motor P
2
Tipo de arranque
Proteção no lado de entrada
da rede
Secção transversal do cabo
Ligação roscada PG
recomendada
Como fusível de entrada, devem ser utilizados apenas
fusíveis de ação retardada ou fusíveis automáticos com
caraterística K.
5.6.2 Designação do fio
Os fios do cabo de ligação estão ocupados da seguinte
forma:
Cabo de ligação com 7 fios – Arranque direto
Fio n.º
1
2
3
verde/amarelo (gn-ye)
4
5
6
TP 80E... TP 100E...
A partir de
Até 4 kW
4 kW
Estrela-
Direto
triângulo
16 A 20 A
7 x 1,5 mm² 10 x 1,5 mm²
M 28 M 38
Terminal
U1
V1
W1
PE
WSK
WSK
DI
