Français
Si la protection moteur est installée dans l'arrivée du
réseau : Régler la protection moteur sur le courant de
référence.
S'agissant d'une connexion en étoile, le démarrage ne
doit pas durer plus de 3 secondes.
Branchement du transformateur de démarrage/dé-
marrage en douceur
En pleine charge, la protection moteur doit être réglée
sur le courant de référence. En cas d'exploitation en
charge partielle, nous recommandons de régler la pro-
tection moteur sur une valeur de 5 % supérieure au
courant mesuré au point de fonctionnement. En cas de
tension réduite (env. 70 %), le démarrage ne doit pas
durer plus de 3 secondes.
Fonctionnement avec convertisseurs de fréquence
Le produit ne peut pas être exploité sur des convertis-
seurs de fréquence.

6 Mise en service

Le chapitre « Mise en service » contient toutes les
informations dont le personnel opérateur a besoin pour
une mise en service et une utilisation en toute sécurité
du produit.
Il est indispensable de respecter et de contrôler les
conditions marginales suivantes :
• Type d'installation
• Mode de fonctionnement
• Niveau d'eau min./profondeur d'immersion max.
Contrôler également ces conditions marginales à
l'issue d'un arrêt prolongé afin d'éliminer les dom-
mages constatés !
Cette notice doit toujours se trouver à proximité du
produit ou dans un endroit prévu à cet effet et être
accessible en permanence à l'ensemble du personnel
opérateur.
Observer impérativement les consignes suivantes afin
d'éviter tout dommage matériel ou corporel lors de la
mise en service du produit :
• La mise en service du groupe est réservée à un person-
nel qualifié et formé respectant les instructions de
sécurité.
• L'ensemble des membres du personnel effectuant des
opérations sur le produit ou travaillant avec le produit
doit avoir reçu, lu et compris cette notice.
• Tous les dispositifs de sécurité et d'arrêt d'urgence
sont raccordés et leur parfait état de fonctionnement a
été contrôlé.
• Les réglages électrotechniques et mécaniques doivent
être exécutés par du personnel qualifié.
• Le produit est conçu uniquement pour une exploita-
tion dans les conditions indiquées.
• La zone d'exploitation du produit n'est pas une zone
dans laquelle les personnes peuvent séjourner. Veiller à
ce qu'aucune personne ne se trouve dans cette zone !
Lors de la mise en marche et/ou pendant le fonction-
nement, personne ne doit se trouver dans la zone
d'exploitation.
52
• En cas de travaux dans les fosses, une deuxième per-
sonne doit être présente. S'il existe un risque de forma-
tion de gaz toxiques, s'assurer que l'aération est
suffisante.
6.1 Système électrique
Le raccordement du produit et la pose des câbles d'ali-
mentation électrique doivent être réalisés conformé-
ment au chapitre « Installation », aux directives VDE et
aux dispositions nationales en vigueur.
La fixation et la mise à la terre du produit doivent être
réglementaires.
Veiller à respecter le sens de rotation ! Si le sens de
rotation est erroné, le groupe ne développe pas la puis-
sance indiquée et peut subir des dommages.
Tous les dispositifs de surveillance sont raccordés et
leur fonctionnement a été contrôlé.
Danger dû au courant électrique !
Une manipulation non conforme du courant pré-
sente un danger de mort ! Tous les produits livrés
avec des extrémités de câbles dénudées (sans
fiche) doivent être raccordés par un électricien
professionnel qualifié.

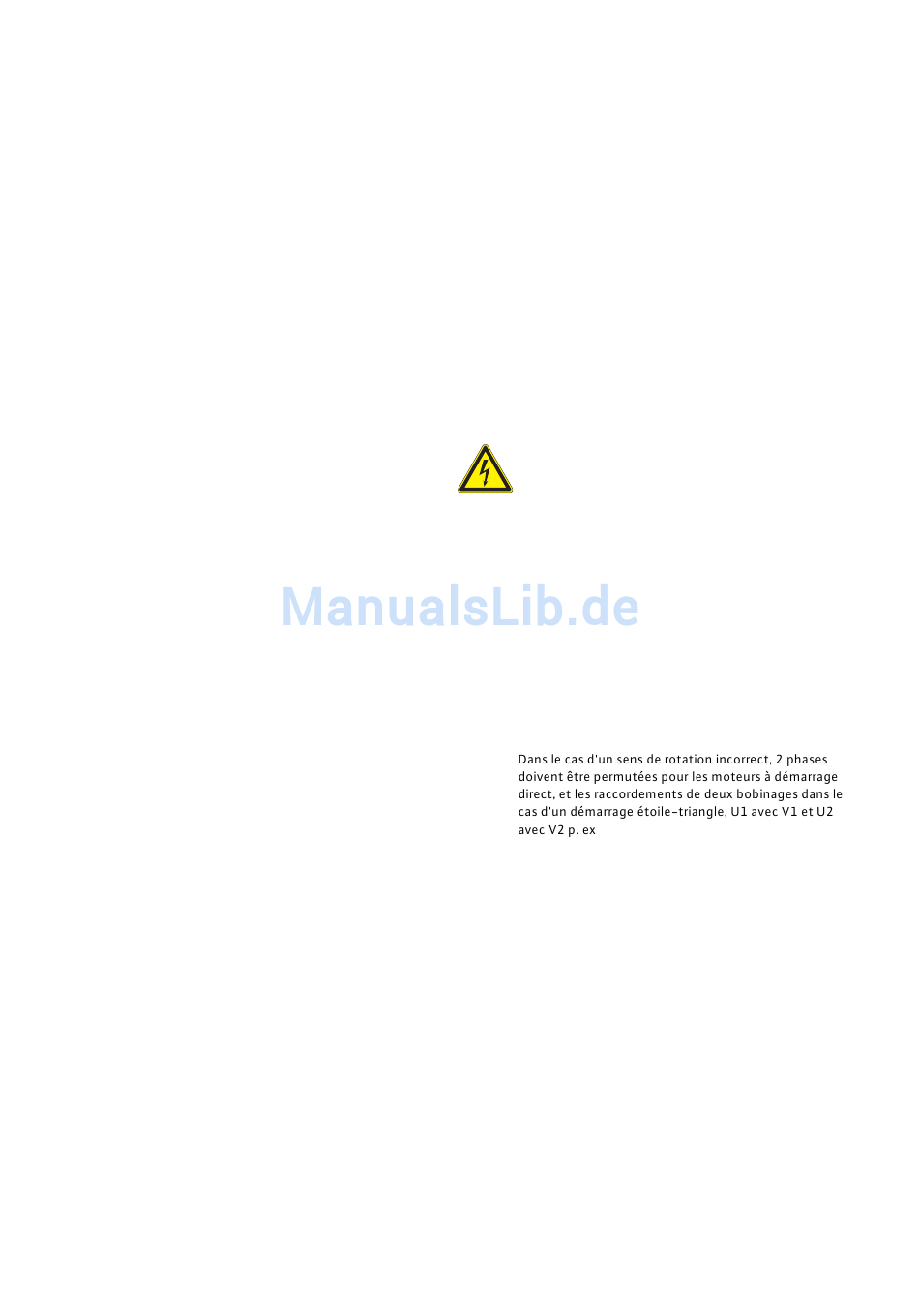

6.2 Contrôle du sens de rotation
Le sens de rotation correct du produit a été contrôlé et
réglé en usine. La connexion doit avoir lieu conformé-
ment aux indications fournies pour la désignation des
fils. Un électricien local doit contrôler le sens de rota-
tion avec un appareil de contrôle du champ magné-
tique. Un champ magnétique tournant à droite doit
être présent pour que le sens de rotation soit correct.
Le produit n'est pas conçu pour fonctionner sur
un champ magnétique tournant à gauche !
.
6.3 Réglage du pilotage du niveau
Le réglage correct du pilotage du niveau est décrit dans
la notice de montage et de mise en service du pilotage
du niveau.
Tenir compte ici des informations relatives au
niveau minimal d'eau !
6.4 Exploitation dans des zones à risque d'explosion
L'opérateur est chargé de définir un secteur à risque
d'explosion. Seuls des produits possédant une homolo-
gation « Ex » peuvent être utilisés dans un secteur à
risque d'explosion. Les coffrets de commande et fiches
intégrés doivent être soumis à un contrôle pour utilisa-
tion en secteurs à risque d'explosion.
Les produits qui possèdent une homologation Ex sont
identifiés comme suit sur la plaque signalétique :
• Symbole Ex
• Classification Ex
