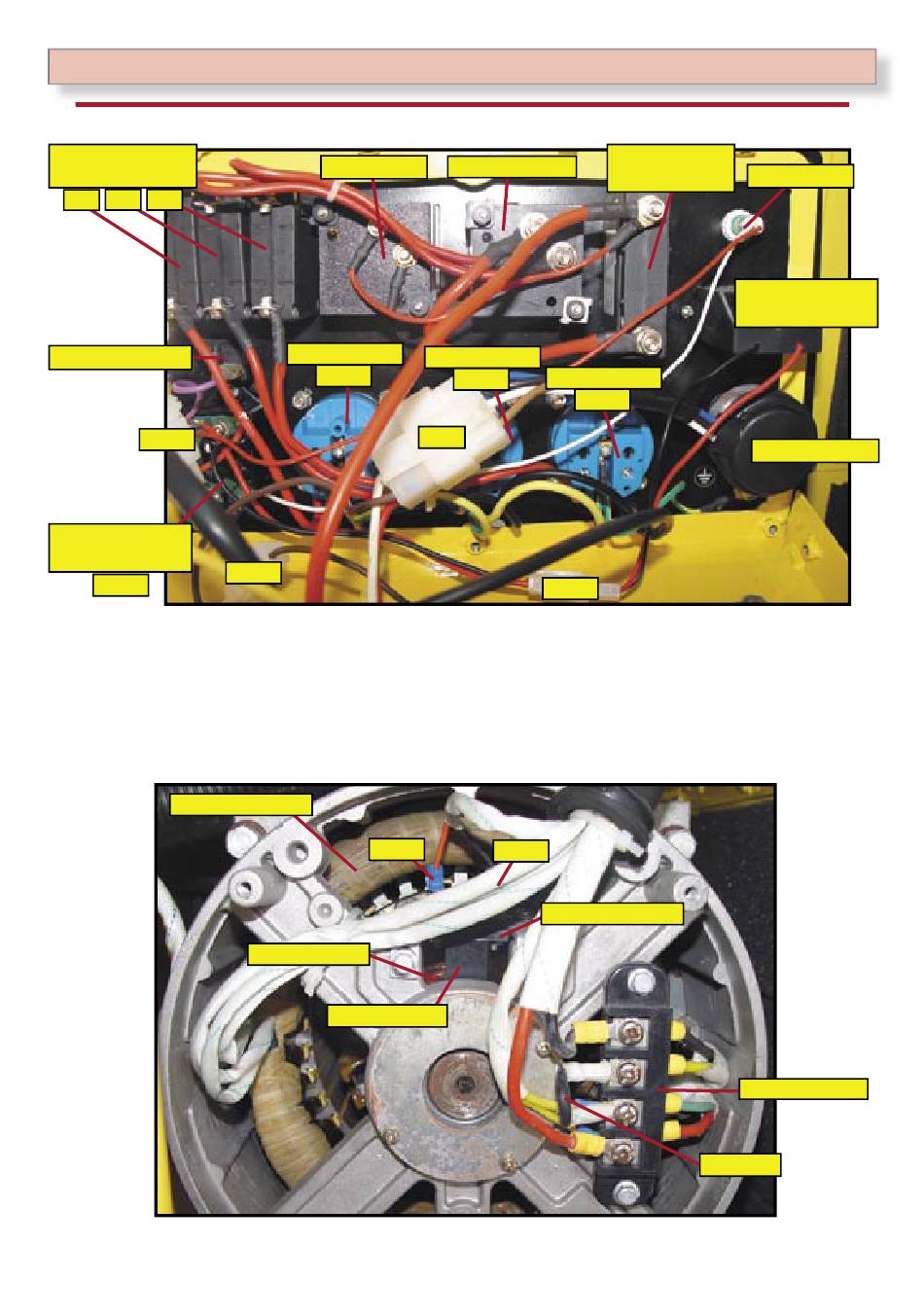

Fehlerdiagnose Alternator - Stator und Rotor
Arbeiten am Generator dürfen nur von geschultem Fachpersonal durchgeführt werden.
Arbeiten am Generator dürfen nur von geschultem Fachpersonal durchgeführt werden.
Schutzschalter
für Steckdose..
3
2
1
Sicherung F1
CN8
Gleichrichter
12V Ausgang
CN13
Die Ausgangsspannung ändert sich im Normalfall mit der Belastung in zulässiger Grössenordnung.
Die zulässige Spannung liegt zwischen 230 Volt +10% / -15%
Bei defektem Spannungsregler, Rotor oder Stator kann die Ausgangsspannung stark mit der Last
variieren. Sollte der Motor laufen und der Generator bei eingeschaltenen Schutzschaltern keine
Spannung abgeben, gehen Sie wie folgt vor:
●
Öffnen Sie das Schaltpanel und prüfen sie die Kabel und die Steckverbindungen.
Prüfen Sie ob beim Hautp- und den Unterschutzschaltern Spannung ankommt.
●
Prüfen Sie die Kontakte an den 230V (CN10,CN11 und CN12) Steckdosen.
Statorwicklung
Arbeiten am Generator dürfen nur von geschultem Fachpersonal durchgeführt werden.
230 Volt Spannung, Lebensgefahr !
Voltmeter
Steckdose3
CN12
CN2
CN71
Schleifringe
Bürsten
230 Volt Spannung, Lebensgefahr !
Amperemeter
Steckdose2
Steckdose1
CN11
CN10
CN3
CN9
CN72
Bürstenhalter
-19-
Hautpschutz-
Lampe 1
schalter
Betriebsstd.-
zähler
Zündschloss
Klemmbrett
Brücke
