Arbeiten am Generator dürfen nur von geschultem Fachpersonal durchgeführt werden.
Sollte kein Fehler ersichtlich sein, öffnen sie den Generatordeckel.
Prüfen Sie die Kabel des Klemmbrettes, die Brücke am Klemmbrett sowie die Kohlenanschlüsse CN71
und CN72.
●
Messen Sie die Spulen am Klemmbrett zwischen schwarzem und gelbem Kabel sowie zwischen
grünem und rotem Kabel. Diese Wicklungen stellen die zwei 115 Volt Ausgänge des Alternators
dar, welche über die Brücke zu einem 230V Ausgang zusammengeschaltet werden.
Der Wiederstand soll pro Spule - d.h. pro Messung 0,1 Ω sein
(Wiederstand über ca. 5 Sekunden bestimmen - Wert stabilisiert sich).
●
Stecken Sie nun das schwarze und rote Kabel von CN7 ab. Messen sie an den Kontakten den
Wiederstand. Sie messen über die integrierten Kohlen die Rotorwicklung. Der Sollwert liegt
zwischen 20 und 50 Ω. Ist der Wert zu hoch öffnen sie die Verschraubung des Kohlehalters und
nehmen sie die Kohlen heraus.
Die Kohlen oder auch Bürsten genannt sind ein Verschleissteil und müssen gegebenenfalls
ausgetauscht werden. Sollten die Kohlen einen ordnungsgemäßen Kontakt zu den Schleifringen
herstellen, messen Sie die Rotorwicklung direkt an den Schleifringen. Der Wiederstandsollwert liegt
zwischen 20 und 50 Ω. Sollte kein Wiederstand messbar sein, ist die Rotorwicklung unterbrochen. Eine
weitere mögliche Fehlerursache sind die 2 Lötverbindungen der Rotorwicklung zu den Schleifringen.
Notfalls können diese nachgelötet werden. Sollte dies auch zu keinem Ergebnis führen, ist die
Rotorwicklung defekt und muss ausgetauscht werden.
CN3
CN2

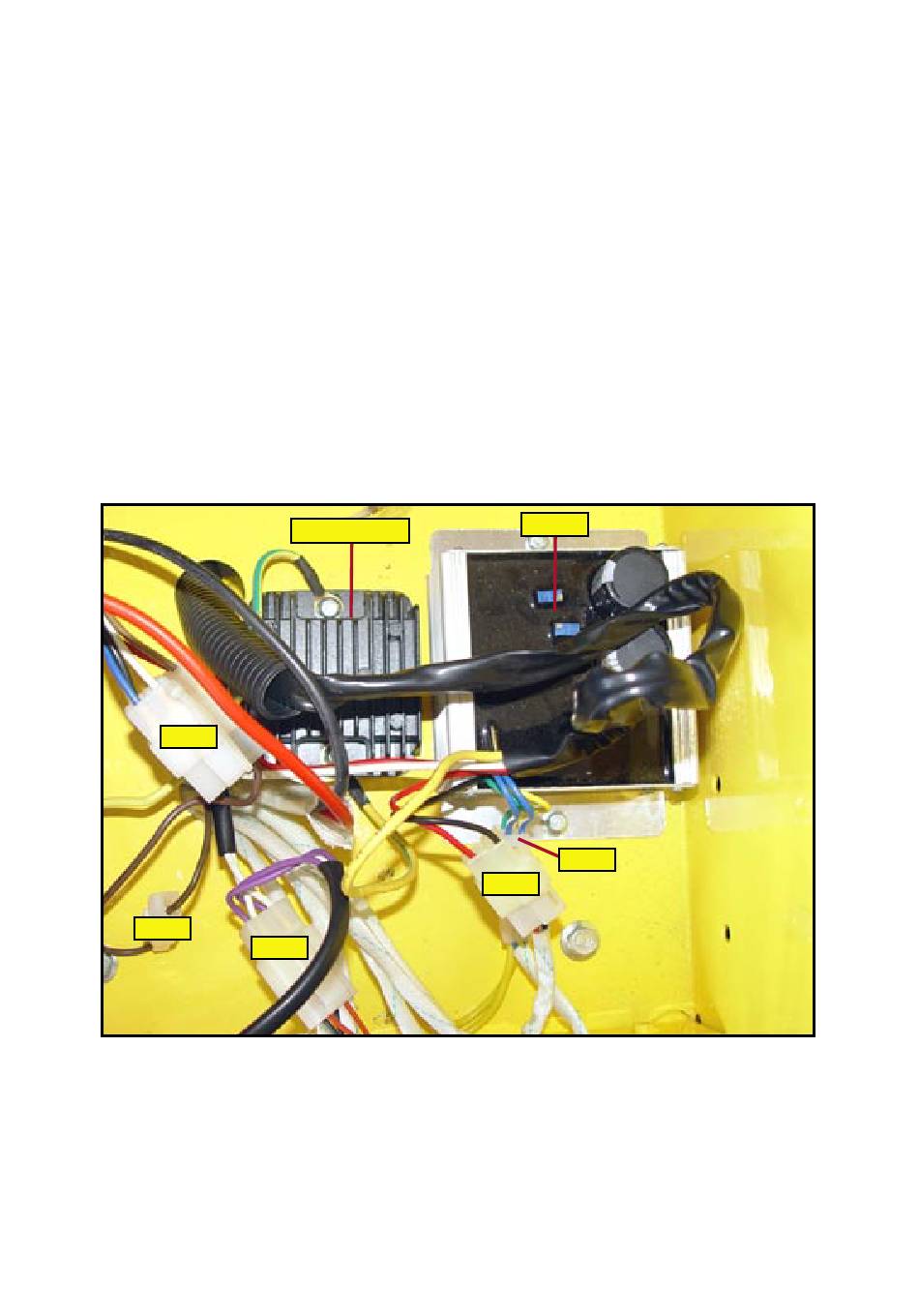

Sollten die Wiederstände dem Sollwert entsprechen entfernen Sie Deckel_R1 und die Abdeckung des
Schaltpanels.
●
Öffnen sie den Stecker CN1 und messen sie den Wiederstand zwischen den schwarzen Kabeln.
Diese Wicklung stellt den 12 Volt Ausgang dar.
Der Wiederstand soll 0,1-0,2 Ω sein
●
Öffnen sie den Stecker CN4 und messen sie den Wiederstand zwischen den blauen Kabeln.
Diese Spule stellt die Spannungsversorgung für den Spannungsregler dar.
Der Wiederstand soll ca. 0,7 Ω sein
Arbeiten am Generator dürfen nur von geschultem Fachpersonal durchgeführt werden.
230 Volt Spannung, Lebensgefahr !
Laderegler
CN1
230 Volt Spannung, Lebensgefahr !
AVR
CN4
CN6
-20-
