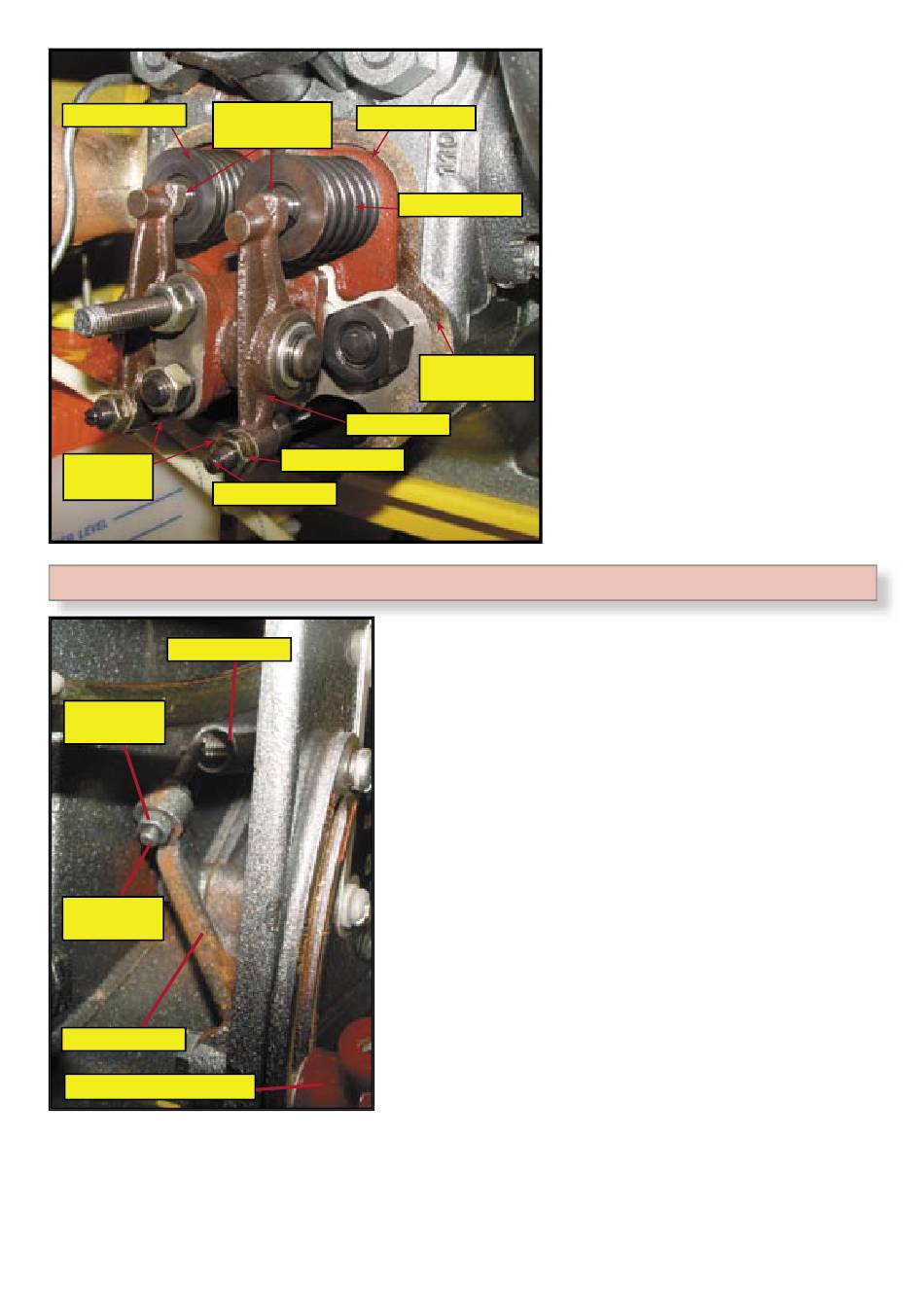

Auslassventil
Spiel(Spalt)
Stössel-
stangen
Stellschraube
Fehlerdiagnose Motor - Drehzahleinstellung
Regelfeder
Konter-
mutter
Stell-
schraube
Regelhebel
Leistungswahlhebel
Sollte die Abweichung zu gross sein, so stellen Sie zuerst sicher ob der Motor auf "Gas" anspricht.
Bewegen Sie dazu händisch den Leistungswahlhebel und sehen Sie ob sich die Drehzahl entsprechend
ändert. (Motor heult auf, hängt am Gas).
Sollte der Motor kein Gas annehmen so lassen Sie die Drehzahlverstellung unberührt und führen die
anderen angeführten Diagnoseschritte durch.
Einlassventil
hier prüfen
Kipphebel
Kontermutter
Die Drehzahl des Motors wird über einen mechanischen
Drehzahlregler fest auf 2200 U/min eingestellt.
Durch die Übersetzung der Riemenscheibe wird der Generator
dann mit 3.000 U/min angetrieben. Dies hängt mit der
Frequenz des Generators zusammen. Um eine Spannung von
50 Hz (= 50 Schwingungen pro Sekunde) zu erzeugen, muss
die Generatorwelle mit 3000 U/min = 50 Hz x 60 Sek = 3000
laufen.
Die Drehzahl von 2.200 U/min muss durch den Drehzahlregler
sowohl bei Leerlauf als auch bei Vollast möglichst konstant
gehalten werden. Die Drehzahl kann entweder mit einem
Drehzahlmesser, oder aber auch über ein Frequenzmessgerät
am Spannungsausgang des Generators justiert werden.
Bei geringen Abweichungen kann die Drehzahl über die
Stellschraube an der Rückseite des Leistungswahlhebels
justiert werden.
Öffnen Sie dazu die Kontermutter und justieren Sie über die
Stellschraube die Drehzahl.
Da ein mechanischer Regler immer eine Ausregeldifferenz
aufweist, justieren Sie die Ausgangsfrequenz ohne Belastung
des Generators auf 51-52 Hz (3060-3120 U/min). Bei Vollast
darf die Drehzahl bzw. Frequenz auf ca. 48-49 Hz (2880-2940
U/min) abweichen.
Beim Wiedereinbau der Stösselstangen
müssen diese in den entsprechenden
Aufnahmen bei der Nockenwelle (im
Motor) aufl iegen.
Überprüfen Sie die einwandfreie Be-
tätigung der Ventile durch durchdrehen
der Kurbelwelle.
Ventilfeder
Die
Motor fest eingestellt und können nicht
verändert werden.
Nach
montieren Sie wieder den Kopfdeckel.
Bitte prüfen Sie dabei den korrekten
Kopfdeckel-
Sitz der Deckeldichtung.
dichtung
