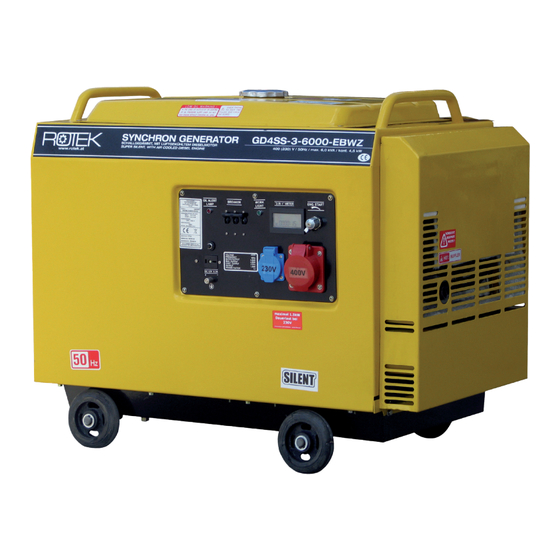

Stromerzeuger mit Dieselmotor
Luftgekühlter 1 Zylinder 4-Takt Motor und Synchrongenerator
Benutzer- und Wartungshandbuch
GEN009
GD4SS-3-6000-EBWZ
DE D1007 Stand Nov.2010
Modell:
Leistung:
Nennspannung:
Motor:
Treibstoff:
GD4SS-3-6000-EBWZ
max. 6,0kVA / 5,0kW
kont. 5,5kVA / 4,5kW
400 / 230V
418ccm / 4-Takt OHV
7,2kW bei 3.000 U/Min
Diesel
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Rotek GEN009
Inhaltszusammenfassung für Rotek GEN009
- Seite 1 Luftgekühlter 1 Zylinder 4-Takt Motor und Synchrongenerator Benutzer- und Wartungshandbuch DE D1007 Stand Nov.2010 Modell: GD4SS-3-6000-EBWZ Leistung: max. 6,0kVA / 5,0kW kont. 5,5kVA / 4,5kW Nennspannung: 400 / 230V Motor: 418ccm / 4-Takt OHV GEN009 7,2kW bei 3.000 U/Min Treibstoff: Diesel...
-
Seite 2: Allgemeiner Hinweis
Vorwort Sehr geehrter Kunde, bitte nehmen Sie sich die Zeit dieses Handbuch vollständig und aufmerksam durchzulesen. Es ist wichtig, dass Sie sich vor der Inbetriebnahme mit den Bedienungselementen sowie mit dem sicheren Umgang Ihres Gerätes vertraut machen. Dieses Handbuch sollte immer in der Nähe des Gerätes aufbewahrt werden, um im Zwei- felsfall als Nachschlagewerk zu dienen und sollte gegebenenfalls auch etwaigen Nachbesit- zern ausgehändigt werden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Sicherheitshinweise 5.5.9. Einspritzdüse reinigen 1.1. Risiken durch Strom 5.5.10. Luftfilter reinigen 1.2. Ausrüstung 5.5.11. Ventile einstellen 1.3. Risiken durch Lärmentwicklung 5.5.12. Drehzahleinstellung 1.4. Risiken durch bewegende Teile 5.5.13. Ausregelverhalten 1.5. Risiken durch Gasemissionen 5.5.14. Auspuff und Abgasfarben 1.6. Risiken durch Kraftstoff 5.5.15. -
Seite 4: Sicherheitshinweise
1. Sicherheitshinweise 1.1. Risiken durch Strom Dieses Gerät ist Schutzisoliert ausgeführt. Bei der Wahl einer anderen Schutzart (z.B. Verwendung mit Fehlerstromschutzschalter) ist die korrekte Verkabelungsän- derung durch einen Fachbetrieb sicherzustellen. • Der Generator darf nicht im Freien bei Regen, Schnee oder feuchter Umgebung ver- wendet werden. -
Seite 5: Risiken Durch Gasemissionen
• Nähern Sie sich niemals dem im Betrieb befindlichen Stromerzeuger mit Dingen wie z.B. Krawatten, Halstüchern, Armbändern. Diese könnten Sich an bewegenden Teilen verfangen und schwere Verletzungen hervorrufen. • Vor der Inbetriebnahme kontrollieren, ob alle Werkzeuge oder sonstige lose Teile aus dem Stromerzeuger entfernt wurden. -
Seite 6: Risiken Durch Abgase
Der Motor darf in geschlossenen oder wenig belüfteten Räumen (z.B. abgeschlos- senen Räumen, Tunnel, Container) nicht verwendet werden. Ausgenommen solche Installationen welche von Rotek ausdrücklich genehmigt wurden. Abgase sind giftig. Sie können Bewusstlosigkeit oder den Tod verursachen. Bei Ver- wendung in geschlossenen / teilgeschlossenen Räumen ist sicherzustellen, dass die Abgase mittels einer leckfreien Leitung nach aussen geführt werden. -
Seite 7: Spezifikation
Seehöhen muss ein Derating der Höchstleistung kalkuliert werden. Der Einsatz von anderen Treibstoffen wie z.B. Bio-Diesel, Heizöl oder Pflanzenöl, be- dingt eine Änderung am Motor! Setzen Sie ohne Freigabe durch ROTEK niemals ande- re Treibstoffe als Standard Diesel ein. Ein Motorschaden könnte die Folge sein! -
Seite 8: Geräteabbildungen
2.1. Geräteabbildungen Multifunktionsanzeige Bei Schutzschalter OFF: Betriebsanzeige - Betriebsstundenanzeige Bei Schutzschalter ON: - Ausgangsspannung - Ausgangsfrequenz Ölmangel Warnanzeige - Betriebsstundenanzeige (Hintergrundbeleuchtet) Schutzschalter 3x8A Hauptschalter Sicherung für 12V OFF/AUS ON/EIN START 12V Steckdose 400V/16A Steckdose Tankdeckel 230V Steckdose Schalldämpfer Auspuff... - Seite 9 Servicedeckel dahinter liegend: • Luftfilter Drehzahlsteller Muss im Betrieb rechts Treibstoffhahn stehen! Kann im ausgeschaltetem Zustand in dieser Stellung verbleiben. Starterbatterie Ölmeßstab Ölablaßschraube...
-
Seite 10: Transport Und Lagerung
3. Transport und Lagerung 3.1. Transport des Stromerzeugers • Stellen Sie sicher, dass der Generator während des Transports (vor allem bei Verwen- dung eines Gabelstaplers) nicht herunterrutschen oder herunterfallen kann. • Beachten Sie, dass der Stromerzeuger mit Öl befüllt ausgeliefert wird. Vermeiden Sie daher ein übermäßiges Kippen, da ansonsten Öl aus dem Gerät auslaufen kann - ma- ximal erlaubte Neigung: 20°... -
Seite 11: Inbetriebnahme
4. Inbetriebnahme 4.1. Hinweise zur Leistung des Stromerzeugers Die Höchstleistungen der Motoren beziehen sich auf Standardbetriebsbedingungen (0m Seehöhe, 25°C Umgebungstemperatur). Für höhere Umgebungstemperaturen bzw. beim Einsatz auf größeren Seehöhen muss ein Derating der Höchstleistung kalkuliert werden. Sollten Sie das Gerät über 1.000m Seehöhe oder bei Umgebungstemperaturen über 30°C betreiben, nehmen Sie bitte Kontakt mit Ihrem Händler wegen der notwendi- gen Derating Berechnung auf. -
Seite 12: Theoretische Berechnung Der Erforderlichen Anlassleistung Eines Ansynchronmotors Ohne Anlaufstrombegrenzer
Geräte mit hohen Anlauf-/Startströmen sind vor allem: • Geräte mit Elektromotoren (Wasserpumpen, Kreissägen, Hobelbank usw.) • Geräte mit grossen Übersetzungen (z.B. Hobelbank) • Geräte mit Kompressoren (Gefriertruhen, Kühlschränke, Klimaanlagen, usw.) • Schweissgeräte (Hoher Strom beim Zündvorgang) Theoretische Berechnung der erforderlichen Anlassleistung eines Ansynchron- motors ohne Anlaufstrombegrenzer: Nennleistung Motor P=3 kW Nennstrom Motor In=6,3 A... -
Seite 13: Starterbatterie
Das Öl ist im Normalzustand schwarz durch die Verbrennungsrückstände des Motors. Es sollten keine Fremdkörper, weißliche Färbung (Wasser im Öl) oder Schaumbildung fest- stellbar sein. Sollte sich der Ölstand von einer Kontrolle zur nächsten erhöhen, Maschine NICHT STARTEN. Es könnte Treibstoff oder Wasser in das Motoröl gelangt sein - dies kann zu Maschinenschäden führen. -
Seite 14: Motorstart
4.4. Motorstart ● Sorgen Sie für ausreichende Belüftung, da die Abgase von Motoren schädlich für Ihre Gesundheit sein können. ● Stellen Sie den Hauptschalter und den Sicherungsautomaten auf “OFF” ● Sollte es nicht erfolgt sein, stellen Sie den Leistungswahlregler auf Vollgas-ganz nach rechts. -
Seite 15: Motorstop
Achten Sie darauf, dass die Phasen des Stromerzeugers im Betrieb möglichst gleich- mäßig belastet werden. Sollten die Phasen stark ungleichmäßig belastet werden (man spricht von Schräglast), kann es zu Überhitzung in den Generatorwicklungen, ungleichen Ausgangsspannungen der Phasen zum Nulleiter und möglicher Schädi- gung des Generators oder Ihrer Geräte kommen. -
Seite 16: Reinigung Und Instandhaltung
5. Reinigung und Instandhaltung Regelmäßiges Service und Wartung verlängert die Lebensdauer und gewährleistet einen störungsfreien Betrieb. Das für die Instandhaltung bzw. Reinigung zuständige Personal muss technisch dazu befähigt sein, die jeweiligen Arbeiten durchzuführen. Gestatten Sie niemals nicht befähigten Personen Tätigkeiten an egal welchem Bau- teil des Stromerzeugers durchzuführen. -
Seite 17: Entfernen Der Schallschutzhaube
5.4. Entfernen der Schallschutzhaube Für die meisten Wartungstätigkeiten kann die Service- tür oder die Wartungsklappe verwendet werden. Sollte man über diese Wege nicht an die zu wartende Stelle ge- langen, kann es möglich sein, dass man das Frontpanel oder die Schallschutzhaube entfernen muss. Lesen Sie sich zuerst die jeweilige Wartungsanleitung durch, bevor Sie die Haube vollständig abnehmen. -
Seite 18: Instandhaltung Motor
5.5. Instandhaltung Motor Motoren sind technisch komplexe Mechanismen mit einer Vielzahl von beweglichen Teilen. Diese sind zum Teil hohen mechanischen, thermischen und chemischen Einflüssen durch die Umwelt und den Verbrennungsprozess unterworfen. Die richtige Wahl der Betriebsmit- tel (Treibstoffe, Öle) sowie die sorgfältige Pflege und Wartung verlängert die Lebensdauer Ihres Motors. -
Seite 19: Schaltplan Motor
5.5.3. Schaltplan Motor... -
Seite 20: Motor Startet Nicht
Montageplatte und Dichtplatte nach unten heraus. Tauschintervall: alle 12 Monate / 1000 Betriebsstd. Ersatzteilnummer: Rotek Teilenummer: ZSPMOT00023 Beachten Sie beim Zusammenbau den korrekten Sitz der Dichtscheibe sowie des Treibstoffhahn O-Rings und überprüfen Sie nach dem Zusammenbau die Dichtheit des Treibstoffsystems. -
Seite 21: Einspritzanlage Entlüften
5.5.8. Einspritzanlage entlüften Sollte Luft in die Einspritzanlage gelangt sein (ganz leergefahren, sehr lange Lagerzeit, etc.) kann der Motor eventuell durch die Luft in der Einspritzanlage nicht starten. Gehen Sie in diesem Fall wie folgt vor: ● Dieseltank ganz befüllen, Treibstoffleitung (1) von der Einspritzpumpe (2) abziehen. ●... -
Seite 22: Einspritzdüse Reinigen
Feinfilter (3) abziehen und mit Pressluft reinigen. Reinigungsintervall: 100 Betriebsstd Tauschintervall: 6M/300 Betriebsstd. Rotek Ersatzteilnummer: ZSPMOT00010 Manchmal ist eine Verschmutzung durch fei- ne Partikel nicht mit freiem Auge ersichtlich. Anzeichen dafür sind, daß der Motor schwarz raucht (zu wenig Luft). Tauschen Sie in diesem Fall den Luftfilter aus. -
Seite 23: Ventile Einstellen
5.5.11. Ventile einstellen Falsches Ventilspiel kann sich in unruhigem Motorlauf, Fehlzündungen oder mangelnder Motorleistung bemerkbar machen. Um die Ventile einzustellen, gehen Sie wie folgt vor: ● Entfernen Sie die Schallschutzhaube. ● Nehmen Sie den Ventildeckel herunter, indem sie die 3 Halteschrauben lösen. ●... -
Seite 24: Drehzahleinstellung
5.5.12. Drehzahleinstellung Die Drehzahl des Motors wird über einen mechanischen Drehzahlregler fest auf 3.000 U/ Min eingestellt. Dies hängt mit der Frequenz des Generators zusammen. Um eine Span- nung mit 50 Hz (= 50 Schwingungen pro Sekunde) zu erzeugen, muss der Motor mit 3.000 U/Min (=50 Hz x 60 Sek. -
Seite 25: Auspuff Und Abgasfarben
5.5.14. Auspuff und Abgasfarben Fehlzündungen im Auspufftrakt können durch lockere Schrauben am Auspuffkrümmer ver- ursacht werden. Kontrollieren Sie in diesem Fall den festen Sitz der Krümmerschrauben sowie den Einwandfreien Zustand der Auspuffdichtungen. Der Auspuff sollte dicht und ohne Beschädigungen sein. Übermäßige Ablagerungen im Auspuff müssen entfernt werden. -
Seite 26: Instandhaltung Generator
5.6. Instandhaltung Generator 5.6.1. Elektronischer Spannungsregler Es ist nicht gestattet den Generator bei Lastbetrieb mit Unterfrequenz (Motordreh- zahl zu gering) zu betreiben. Dies würde die Erregereinrichtung der AVR überlasten und den AVR beschädigen. Type: AVR5-3A6B Leerlauf 4kW Last Meßspannung (L-N) 9,2 V Regler VOLT Meßspannung (L-L) -
Seite 27: Tausch Der Kohlen
● Betreiben Sie den Stromerzeuger mit Nenndrehzahl und stellen Sie über den Regelwie- derstand die Erregung so ein, dass in den Kurzschlussbrücken 80% des Nennstroms fließt. Zur Vermeidung eines zu niedrigen Isolationswertes bei langem Stillstand ist der Einbau einer Stillstandsheizung (welche in regelmäßigen Intervallen bei Stillstand das Gerät beheizt) sowie ein regelmäßiger Wartungslauf empfohlen. -
Seite 28: Lagerlebensdauer
● Kontrollieren Sie nun ob die Kohlen ausreichend Federspiel zu den Schleifringen haben (ob noch genug Kohlenmaterial vorhanden ist): - Führen Sie die Kohlen (5G) auf die Schleifringe (5D). - Um die Kohlen nun über die rechte Montagenase (5E) und das linke Gewindeloch (5F) zu bringen, müsste der Kohlehalter (5) nach unten gedrückt werden. -
Seite 29: Wellenlager Tauschen
Achten Sie im Betrieb darauf, dass die Lagertemperatur 90°C nicht überschreitet. Sollte die maximale Lagertemperatur überschritten werden, muss der Generator unmittelbar gestoppt und die Fehlerursache behoben werden. 5.6.5. Wellenlager tauschen ● Öffnen Sie die Zugankerschrauben des Stators und die hintere Lagerschildverschraubung. ●... -
Seite 30: Variante
5.6.7.2. Variante 2 zu AVR Bei dieser Methode dreht sich die An- triebswelle mit Nennumdrehungszahl (Achtung Lebensgefahr!) Ziehen Sie die Anschlüsse der Kohlen ab und Diode schließen Sie eine 12V Batterie über eine Di- 2-3A ode in richtiger Polarität an die abgeklemm- ten Verbindungskabeln der Erregerwicklung an (siehe Abbildung). - Seite 31 Kohlehalters und nehmen sie die Kohlen heraus. Die Kohlen oder auch Bürs- ten genannt sind ein Verschleißteil und müssen gegebenenfalls ausgetauscht werden (Rotek Teilenummer: ZSPGEN00002). Sollten die Kohlen einen ordnungsgemäßen Kontakt zu den Schleifringen herstellen, mes- sen Sie die Rotorwicklung direkt an den Schleifringen. Der Wiederstandsollwert liegt zwi- schen 55 und 80 Ω.
-
Seite 32: Schaltplan Generator
5.6.9. Schaltplan Generator Stator Rotor coal holder CN91 CN92 Klemmbrett CN7-1 CN7-2 Regulator con. 1 +12V AC out 3Phase 400V L(1,2,3) - N : 1,4 Ohm sw - ws: ca. 0,1 Ohm bl - bl : 1,3 Ohm vl - v : 0,3 Ohm 55 - 80 Ohm Voltmeter rot / red... -
Seite 33: Wartungsintervalle
5.7. Wartungsintervalle ● ... durch Benutzer durchzuführen ◊ ... spezielles Werkzeug / Fachkenntnis erforderlich (durch Fachbetrieb durchzuführen) Täglich Nach Alle Alle Alle Std. Std. Std. Std. vor Inbetrieb- Einlauf nahme Monate Monate Monate Zustand des Schaltpanels / der ● Anschlüsse kontrollieren Treibstoff auffüllen und Tanksieb ●... -
Seite 34: Garantiebedingungen
6. Garantiebedingungen Die Garantiedauer dieses Gerätes beträgt 12 Monate ab Zustellung zum Endverbraucher, längstens jedoch 14 Monate nach dem Lieferdatum. Unter dem Lieferdatum ist jenes Da- tum zu verstehen welche bei der Auslieferung auf dem jeweiligen Transportschein (Liefer- schein oder Rechnung) angeführt ist. Garantiebedingungen der Baugruppen sowie etwaiger Ersatzteile Für sämtliche Baugruppen dieses Gerätes gelten die jeweiligen Garantiebedingungen des Herstellers. -
Seite 35: Konformitätserklärung
7. Konformitätserklärung Wir, die Rotek Handels GmbH Handelsstrasse 4 A-2201 Hagenbrunn erklären hiermit, dass dieser Stromerzeuger in der von uns in Verkehr gebrach- ten Ausführung den einschlägigen, grundlegenden Anforderungen entspricht, welche in folgenden EG Richtlinien und deren Änderungen festgelegt sind:... - Seite 36 Bei Fragen oder Anregungen wenden Sie sich bitte an : Rotek Handels GmbH Handelsstr. 4, A-2201 Hagenbrunn Tel : +43-2246-20791 Fax : +43-2246-20791-50 e-mail: office@rotek.at http://www.rotek.at © Rotek Handels GmbH 2010...
