Inhaltszusammenfassung für Rotek GD4WSS-3-012kW-2100-STC12

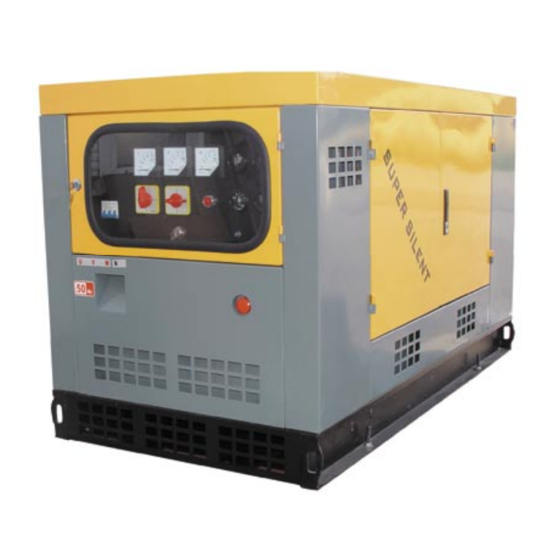

- Seite 1 Generator GD4WSS-3-012kW-2100-STC12 Diesel, Wassergekühlt, SuperSilent DE V1.0 Stand 09-2006 ROTEK Handels GmbH...
-
Seite 2: Spezifikation
SPEZIFIKATION Stromerzeuger für Heim- und Gewerbebedarf, Synchrongenerator 15kVA, 230V, 400V, 50Hz in Industriequalität Technische Daten - Generator Type Dreiphasiger Synchrongenerator Frequenz 50 Hz Ausgangsleistung* 15kVA, Dauerleistung 12kW/400V 4kW/230V Nennspannung 230V, 400V, Leitungsschutzschalter 3 x 25A Power Factor 100% Spannungsregelung elektronische Transistor AVR Erregung Selbsterregung Technische Daten - Motor... -
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE Bestimmungsgemäße Verwendung: • Nicht in geschlossenen Räumen betreiben - Vergiftungsgefahr durch Abgase. • Von brennbaren Materialien mindestens 1 Meter Sicherheitsabstand halten. • Auspuff nicht berühren, Verbrennungsgefahr. • Nicht in feuchter Umgebung, Regen, Schnee betreiben. • Nicht mit feuchter Kleidung oder Handschuhen berühren. •... -
Seite 4: Grundlagen Zum 3-Phasen Netz
Grundlagen zum 3-Phasen Netz Das Stromnetz ist auf Wechselstrom und Drehstrom aufgebaut und wurde in dieser Form von Tesla erfunden. Ohne Drehstrom und Wechselstrom gäbe es die heutige Selbstverständlichkeit und enorme Anwendungsbreite der Elektrizität nicht. Der Drehstrom ist ein Wechselstrom mit drei Phasen (stromführenden Leitungen). Der Begriff Drehstrom ist aus der Erzeugung abgeleitet. -
Seite 5: Lichtstrom, Drehstrom Und Lastaufteilung
Drehzahldifferenz zum Drehfeld. Der dabei benötigte Strom entspricht den Verlusten. Wird nun der Motor belastet, so steigt die Drehzahldifferenz zwischen Rotor und Drehfeld, es wird weniger Gegenspannung induziert und der Motor verbraucht mehr Strom. Ein Dehstrommotor benötigt also beim Motorstart einen sehr hohen Anlaufstrom, der etwa beim drei- bis fünffachen des Nennstromes liegt. -
Seite 6: Erdung Und Nullung
Erdung und Nullung Die letzte noch nicht erklärte Leitung ist “PE” - Protective Earth oder der Schutzleiter. Diese Leitung wird an einer bestimmten Stelle mit der Erde verbunden. Dies geschieht mittels eines Erdungsbandes oder eines Staberders. In Österreich ist das sogenannte TN-Netz gesetzlich vorgeschrieben. -
Seite 7: Fehlerstromschutzschalter
Ersetzen Sie daher niemals Sicherungen durch höhere Werte - Sie riskieren damit einen Kabelbrand ! Sollte ein Stromkreis für den Dauerbetrieb einer Last zu schwach dimensioniert sein, so muss auch die Leitung einen entsprechend großen Querschnitt aufweisen. Leitungsschutzschalter sind mit verschiedenem Auslöseverhalten erhältlich (A,B,C,D). Das Auslöseverhalten legt fest, wie schnell der Leistungsschutzschalter auf eine Überlastung reagiert. -
Seite 8: Sicherungsautomat Des Generators
Sicherungsautomat des Generators Der Generator ist mit einem Sicherungsschalter ausgestattet. Der Generator ist mit einem Sicherungsschalter ausgestattet. Sollte die Last längere Zeit über dem zugelassenem Wert liegen, so trennt der Sicherungsschalter die Last vom Generator. Der Generator hat keinen Fehlerstromschutzschalter, da weder der Nulleiter noch die Phase mit Schutzerde verbunden sind. -
Seite 9: Motor Stopp (Inselbetrieb)
Motor Stopp (Inselbetrieb) • Schalten Sie zuerst die Verbraucher mittels des Trennschalters ab. Ein Motorstopp mit angeschlossenen Verbrauchern kann den Läufer demagnetisieren. • Nach großer Belastung Motor ohne Last für Minuten Leerlauf weiterlaufen lassen - dadurch hat der Motor Gelegenheit abzukühlen. Motor erst unter 70C°... -
Seite 10: Verkabelung Inselbetrieb
Verkabelung Inselbetrieb • Verbinden Sie die Klemmen des Generators mit einem geeigneten Verteiler, z.Bsp. Baustromverteiler • Verbraucher nacheinander einschalten. • Sie dürfen den Generator nicht mit einem zweiten Generator parallel schalten. • Sollte ein Verbraucher nicht ordnungsgemäß funktionieren, sofort den Trennschalter des Generators betätigen und das Gerät auf Schäden untersuchen. -
Seite 11: Wartung Und Service
Wartung und Service Regelmäßige Wartung ist sehr wichtig für die Leistungsfähigkeit und Haltbarkeit des Motors. Einige Arbeiten können nur von geschultem Personal durchgeführt werden. Täglich vor Inbetriebnahme ○ Ölstand kontrollieren ○ Achten Sie auf festen Sitz aller Schrauben und den einwandfreien Zustand des elektrischen Schaltpultes ○... -
Seite 12: Fehlerdiagnose Motor
Fehlerdiagnose Motor Motoren sind technisch komplexe Mechanismen mit einer Vielzahl von beweglichen Teilen. Diese sind zum Teil hohen mechanischen, thermischen und chemischen Einfl üssen durch die Umwelt und dem Verbrennungsprozess unterworfen. Die richtige Wahl der Betriebsmittel (Treibstoffe, Öle) sowie die sorgfältige Pfl ege und Wartung verlängert die Lebensdauer Ihres Motors. - Seite 13 Bilder Voltmeter Amperemeter Hertzmeter Öldruck Temperatur Phasenselektion Amperemeter Phasenselektion Voltmeter Amperemeter Tankanzeige Sicherungsschalter Startschalter Spannungseinstellung Kabel Ausgang vom Klemmbrett Motorabsteller TRANSPORT Der Stromerzeuger kann mit Ketten oder Slings an den Lastaufnahmeösen angehoben werden. Der Transport mit Gabelstapler ist ebenfalls möglich. Der Generator darf nur über die am Rahmen befi ndlichen Träger gehoben werden, keinesfalls über die Lastaufnahmeösen die sich an Motor und Alternator befi nden.
- Seite 14 Bilder Radiator Lüfter Luftfi lter Dieselfi lter Dieseltank Ölstutzen Diesel Handpumpe Ölmessstab Drehzahlsteller Abstellmagnet Stromwandler Amperemeter Sicherungsautomat AVR AVR Controller Sicherungsautomat Ausgang L1 L2 L3 Gleichrichter Regler Lichtmaschine -13-...
- Seite 15 Bilder Dieseltank Auspuff Lichtmaschine Radiator Startermagnet Elektrostarter Öldrucksensor Ölfi lter Wartungsklappe Alternator (geöffnet) zum Tausch der Kohlen -14-...
-
Seite 16: Service Und Garantiebedingungen
Händlerservice 1000 Service und Garantiebedingungen Die Fa. Rotek gewährt die gesetzliche Gewährleistung von 2 Jahren. Ausgenommen von der Gewährleistung sind alle Verschleißteile wie Zündkerzen Starterschnüre, Luftfi lter, Ölfi lter, Wellendichtung, etc. Die Reparaturen werden über den Händler von dem Sie dieses Produkt bezogen haben abgewickelt.
