Sollten TP1 und TP2 dem Sollwert entsprechen, so ist vermutlich der Starter defekt und muss getauscht
werden. Entsprechen die Testpunkte nicht dem Sollwert, öffnen sie das Frontpanel.
Überprüfen sie den Steckverbinders CN3. Messen Sie die Spannung an TP3 (rotes auf rotes Kabel) - es
muss Batteriespannung anliegen (bitte immer auf beiden Seiten des Steckers messen).
Messen Sie die Spannung an TP4 (weißes auf weißes Kabel). Bei Zündschlüssel-Stellung OFF/ON liegen
0 Volt an - bei START Stellung muss Batteriespannung anliegen.
Tauschen Sie die defekten Teile aus.
CN3
Zündschloss

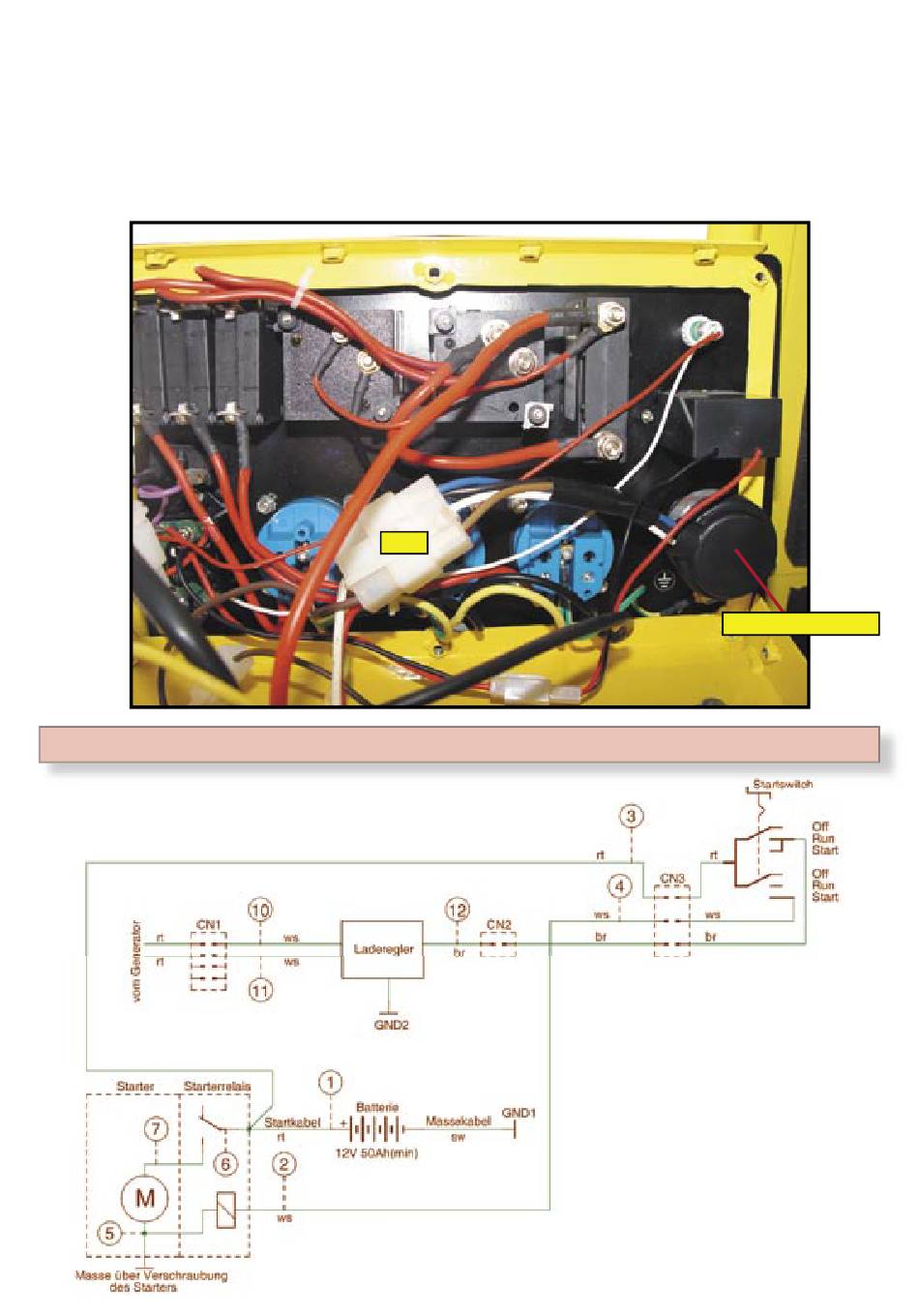

Fehlerdiagnose Motor - 2b. Schaltbild Motor Start
-12-
