LG HM161MU33 Installationshandbuch

Seite von 149

/ 149
Lesezeichen

Quicklinks

Diese Anleitung herunterladen

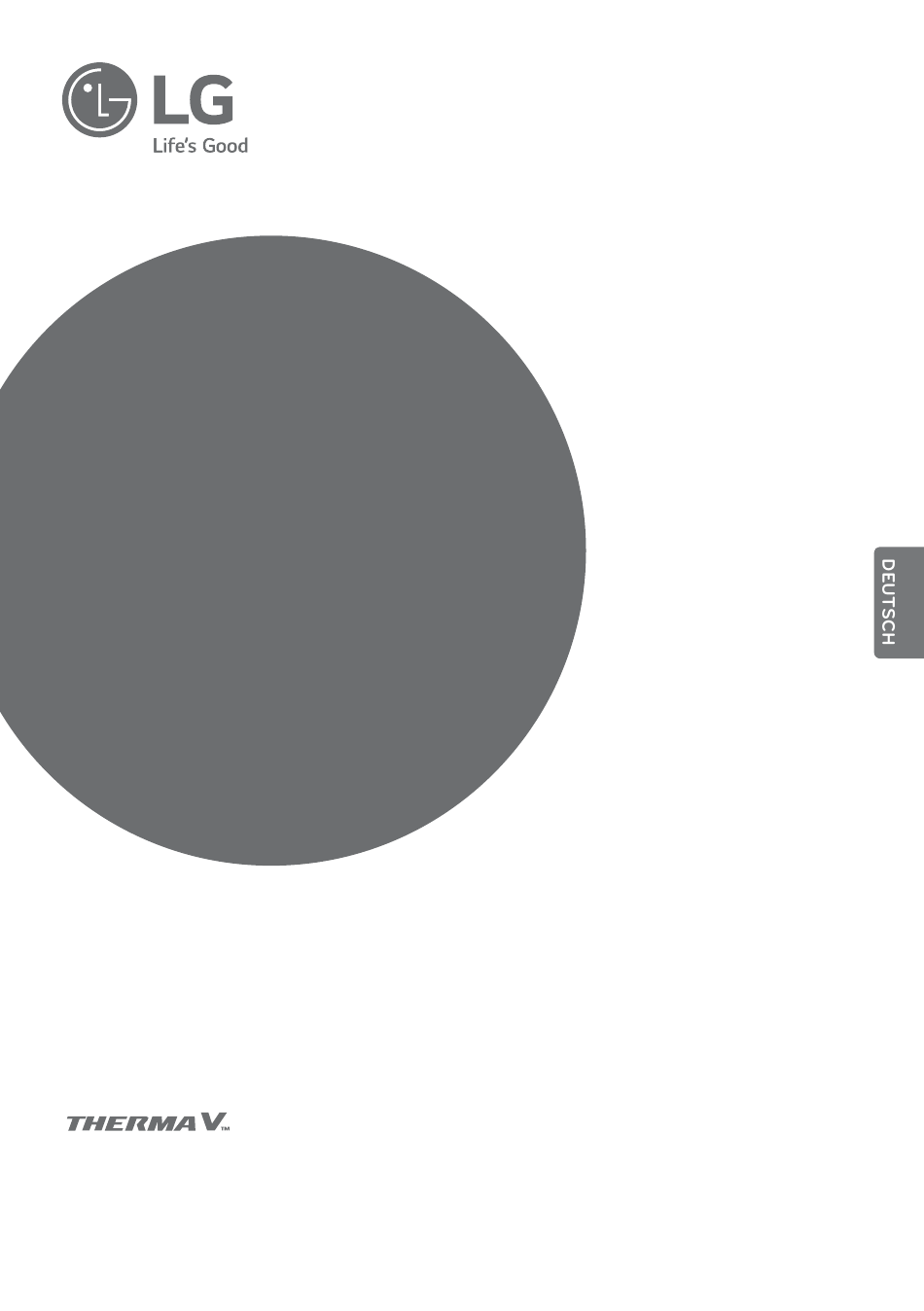

INSTALLATIONSHANDBUCH

LUFT-WASSER

-WÄRMEPUMPE

Bitte lesen Sie sich dieses Installationshandbuch vollständig durch,

bevor Sie das Produkt installieren. Die Installationsarbeiten dürfen

gemäß den nationalen Verkabelungsstandards nur von

autorisierten Mitarbeitern durchgeführt werden.

Bitte bewahren Sie dieses Installationshandbuch als künftige

Referenz auf, nachdem Sie es gründlich durchgelesen haben.

Übersetzung der ursprünglichen Instruktion

www.lg.com
