Comfee R SERIES Installationsanleitung Seite 9

Nr. Name
8 Abwasserstopfen für Aussengerät
9 Fernbedienung
10 Halterung für Fernbedienung
11 Isolierband
12 Installationskitdichtmasse (für Mauerdurchbruch)
Hinweis:
Für die Installation der Klimaanlage wird zusätzlich ein Sechskantschlüssel benötigt, der nicht im Liefer-
umfang enthalten ist.
Die Klimaanlage darf nur an einer Stromversorgung mit einer Impedanz von höchstens 0,26 Ohm
angeschlossen werden. Bei Zweifeln wenden Sie sich an den Stromversorger für Informationen über die
Impedanz des Systems.

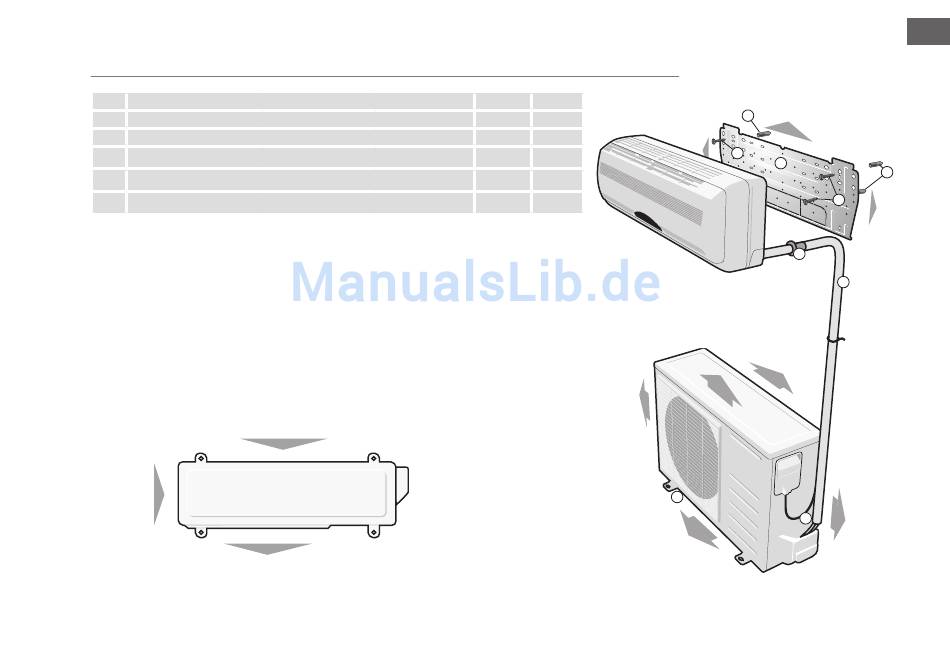

Verankerungsbolzen zur Installation der Außeneinheit
Die Außeneinheit soll starkem Wind nicht ausgesetz sein.
•
Die Außeneinheit mittels Verankerungsbolzen von Ø 10 oder Ø 8 befestigen.
•
Lufteintritt
Lufteintritt
Luftaustritt
Diese Illustration dient nur zur Erklärung.
Kupferanschlussrohr muss frei isoliert werden.
Menge
1
12 cm oder mehr
1
1
1
1
60 cm
oder mehr
30 cm
oder
mehr
8
100 cm oder mehr
10 cm oder mehr
3
2
1
3
2
12 cm
oder mehr
5
4
20 cm
oder mehr
60 cm
7
oder mehr
7
DE
