Anleitung Für Standard-Installation - Comfee R Series Installationsanleitung

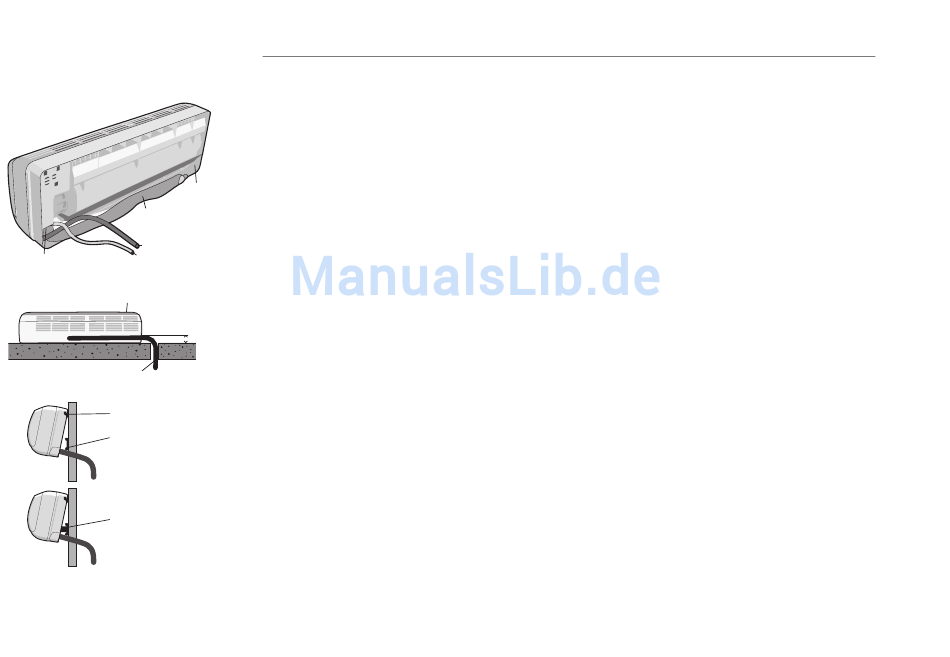

Rohrdeckel
links
Rohre mit
Isolierung
Zur Außeneinheit
Kabelanschluss
Stromanschluss
Inneneinheit
43 mm
Anschlussrohr
Oberer Haken
Unterer Haken
Dämpfendes Material
12
ANLEITUNG FÜR STANDARD-INSTALLATION
(AUSSCHLIESSLICH DURCH AUTORISIERTEN FACHBETRIEB DURCHZUFÜHREN)
VORSICHT
Zuerst die Inneneinheit anschliessen, danach die Außeneinheit.
•
Die Kältemittelleitungen sorgfältig abbiegen und anordnen.
•
Die Kältemittelleitungen von der Hinterseite der Inneneinheit nicht herauskommen lassen.
•
Vergewissern Sie sich, dass der Kondenswasserschlauch nicht locker ist.
•
Beide Kältemittelleitungen an den Verbindungen isolieren.
•
Den Kondenswasserschlauch immer unter die Kältemittelleitung binden.
•
Alle Leitungen müssen in der Inneneinheit untergebracht sein und dürfen nicht herausstehen.
•
Stellen Sie sicher, dass die Rohre an der Rückseite des Innengerätes nicht undicht sind.
•
Stellen Sie sicher, dass der Kondenswasserschlauch am niedrigsten Punkt des Isolierpaketes liegt. Der Kondenswasser-
•
schlauch muss vom Anschlussrohr und Kabel getrennt bleiben, damit kein Kondensat überfließen kann.
Bitte kreuzen Sie das Netzkabel nicht mit anderen Kabeln.
•
Bitte lassen Sie den Kondenswasserschlauch schräg herunter hängen, damit das Kondenswasser problemlos ablaufen
•
kann.
Die Rohrleitung durch die Bohrung in die Inneneinheit einführen.
•
Die obere Klemme auf der Rückseite der Inneneinheit am Oberhaken der Installationsplatte anziehen; die Inneneinheit
•
von einer Seite zur anderen bewegen, um sicherzustellen, dass sie gut eingehakt ist.
Um die Verbindung der Rohleitung zu vereinfachen, die Inneneinheit durch Polstermaterial, einen Schraubenzieher o. ä.
•
von der Mauer abheben. Nach der Verbindung ist das Polstermaterial, der Schraubenzieher o. ä. zu entfernen.
Den unteren Teil der Inneneinheit an die Wand bringen. Die Inneneinheit dann seitlich und vertikal bewegen, um sicher-
•
zustellen, dass sie gut eingehakt ist.
