Comfee R SERIES Installationsanleitung Seite 19

ANSCHLUSS DES KABELS AN DAS INNENGERÄT
Das Verbindungskabel sollte ein H07RN-F Kabel sein.
•
Entfernen Sie die Schraube, dann entfernen Sie die Gehäuseabdeckung.
•
Schließen Sie die Kabel gemäß der Bezeichnung an die Kabelaufnahme an.
•
Umwickeln Sie die Kabelenden der Leitungen, die Sie nicht anschließen mit Isolierband (z. B. wenn Sie nur die Kühl-
•
funktion und nicht die Heizung benutzen möchten).
ANSCHLUSS DES KABELS AN DIE AUSSENEINHEIT
Entfernen Sie die Abdeckung an der Außeneinheit.
•
Schließen Sie die Kabel gemäß der Bezeichnung (Nummerierung) an die Kabelaufnahme an.
•
Umwickeln Sie dann die Kabel mit Isolierband um einen Kontakt von Wasser zu den stromführenden Leitungen zu
•
vermeiden.
Umwickeln Sie die Kabelenden der Leitungen, die Sie nicht anschließen mit Isolierband (z. B. wenn Sie nur die Kühl-
•
funktion und nicht die Heizung benutzen möchten). Achten Sie darauf, dass keine blanken Leitungsenden Metallteile
berühren.
WARNUNG
Beachten Sie folgende Hinweise:
Benutzen Sie eine eigene Stromzufuhr nur für den Betrieb der Klimaanlage. Die Installation der Leitungen muss wie auf
•
den abgebildeten Anschlussdiagrammen erfolgen.
Überprüfen Sie alle Schrauben in den Kabelaufnahmen. Durch den Transport können sich einzelne Schrauben gelockert
•
haben. Ziehen Sie auch die Schrauben fest, die Sie nicht zum Anschluss von Kabelleitungen benötigen.
Überprüfen Sie die Leistung und Spezifi kation der Stromquelle.
•
Stellen Sie sicher, dass die Leistung der Stromquelle zum Betrieb der Klimaanlage ausreicht.
•
Beachten Sie, dass die Voltzahl zum Starten des Gerätes 90 % höher ist, als die Voltzahl des genannten Nennstroms.
•
Beachten Sie die angegebene Spezifi kation des Kabeltyps.
•
Benutzen Sie einen Schutzschalter, wenn Sie die Klimaanlage in einer feuchten Umgebung betreiben.
•
Durch einen Spannungsabfall können folgende Probleme auftreten: Vibration des Magnetschalters, wodurch Kontakte
•
zerstört werden können. Durchbrennen der Sicherungen. Störung des Klimabetriebes.
Eine Abtrennung vom Stromnetz sollte beim Anschluss der Kabel bedacht werden, indem die Kabelenden der aktiven
•
Stromleiter (Phasen) mindestens 3 mm freie Fläche bis zum Anstoß der Kabelenden.

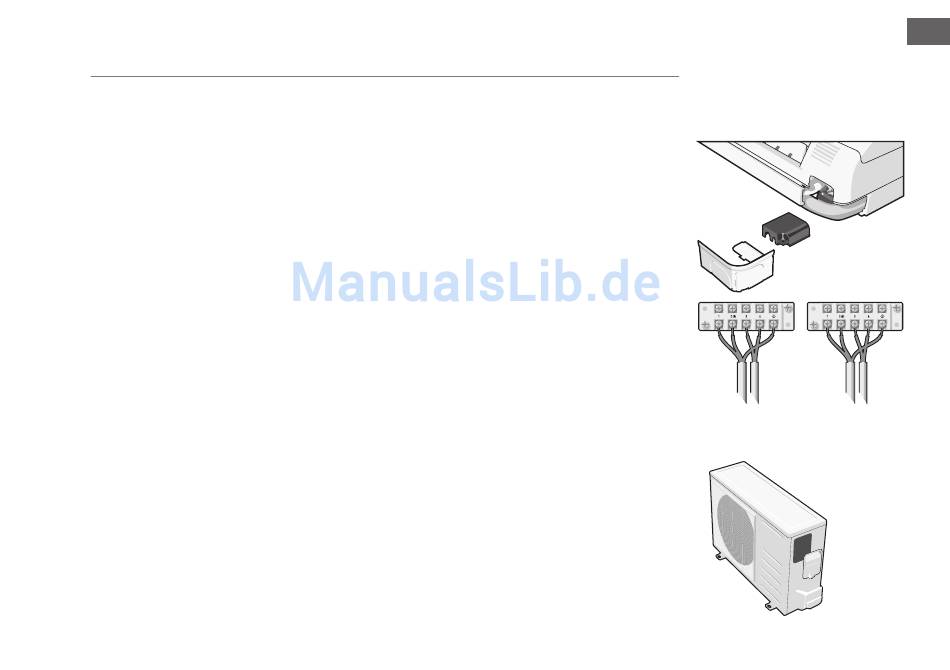

Eckabdeckung Innengerät
Terminalblock des Außen-
Terminalblock des
gerätes
Innengerätes
Abdeckung des
Außengerätes
