Comfee R SERIES Installationsanleitung Seite 15

Anschluss der Kupferrohre
Die mitgelieferten Rohrleitungen sollten dem Montageort angepasst werden, das heißt, dass diese gegebenenfalls
•
gekürzt und nicht hinter dem Außengerät aufgerollt werden.
Hauptursache eines Lecks ist unsorgfältige Arbeit.
•
Führen Sie die Arbeiten nach folgendem Schema aus:
1. Schneiden der Rohre und Kabel
Nutzen Sie den Rohrbausatz oder Rohre aus dem Fachhandel, nur Kühlschrankqualität.
•
Messen Sie die Entfernung zwischen Innen- und Außengerät.
•
Schneiden Sie die Rohre ein bisschen länger als die angegebene Entfernung.
•
Schneiden sie das Kabel 1,5 m länger als die Rohrlänge.
•
2. Gratentfernung
Entfernen Sie mit einer Gratahle alle vorstehenden Grate vom Anschlussschlauch.
•
Halten Sie dabei den Anschlussschlauch nach unten, damit keine Grate in den Schlauch gelangen können.
•
3. Montage der Überwurfmutter
Schieben Sie eine Überwurfmutter auf die Kupferrohre nachdem Sie die Rohrenden von Graten gesäubert haben (nach
•
der Ausweitung der Rohrenden ist dies nicht mehr möglich)
4. Ausweitung der Rohrenden
Benutzen Sie je nach Durchmesser der Kupferrohre die in der Tabelle angegebenen Größen zur konischen Ausweitung
•
der Rohrenden
Rohrdurchmesser (mm)
Ø 6,35
Ø 9,53
Ø 12,70
Ø 15,88
A (mm) Max.
1,3
1,6
1,8
1,8
A (mm) Min.
0,7
1,0
1,0
1,0

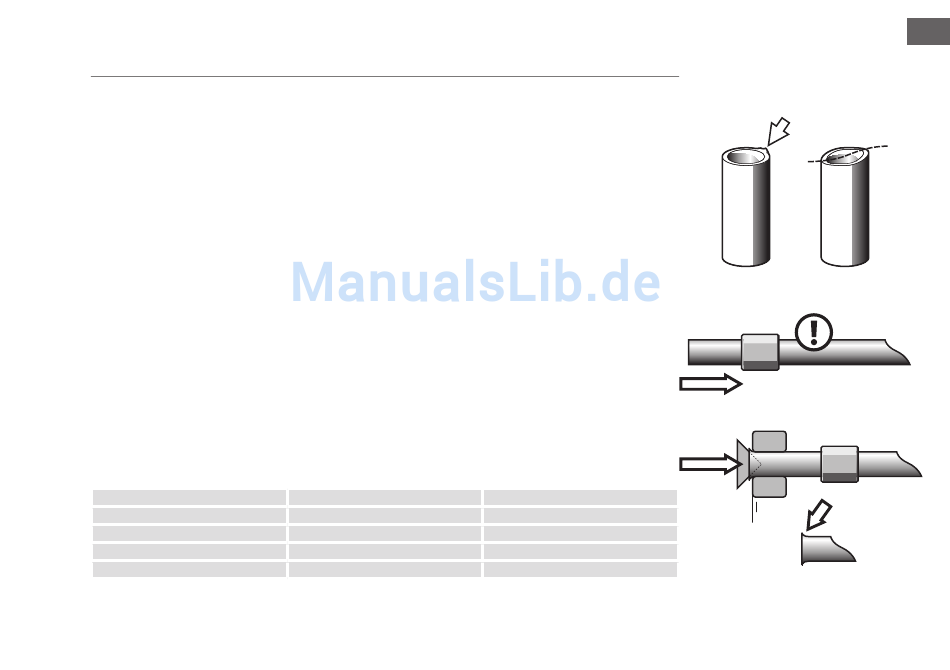

Entfernen Sie Grate etc. Schrägen und Uneben-
heiten vermeiden!
Die Überwurfmutter VOR dem Weiten
aufschieben!
Weiten des Rohrendes mit einem
Bördel-Gerät
A
Geweitetes Rohr
