14

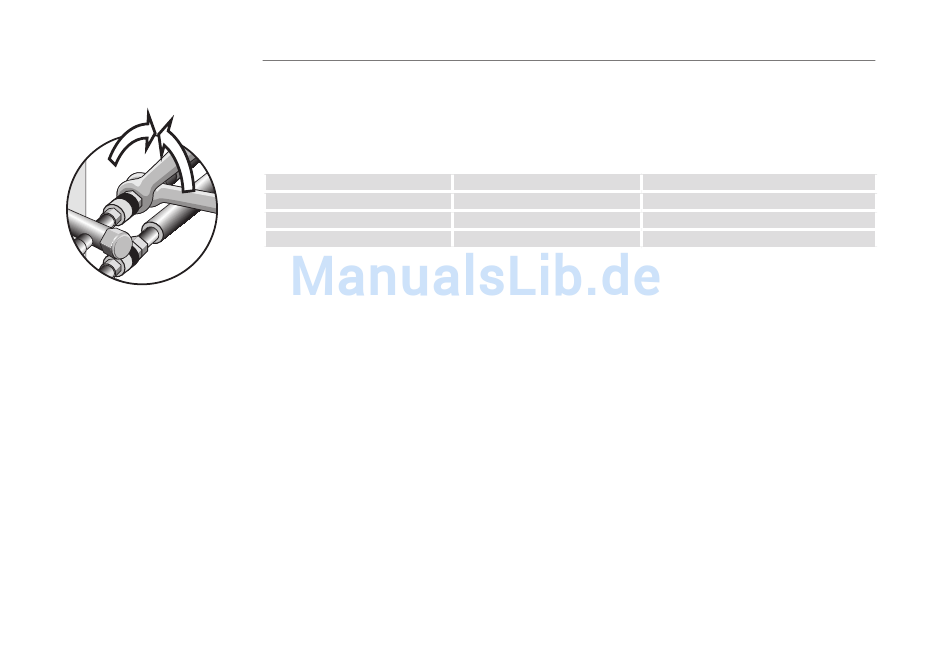

5. Verbindung der Rohre
Fügen Sie beide Rohrenden zentriert zueinander, drehen Sie die Überwurfmutter zuerst mit den Fingern fest und dann
•
mit einem Drehmomentschlüssel nach den in der Tabelle angegebenen Werten.
VORSICHT: Übermäßige Kraftanwendung bei der Benutzung des Drehmomentschlüssels kann die Überwurfmuttern
•
beschädigen.
Rohrdurchmesser (mm)
Ø 6,35
Ø 9,53
Ø 12,70
ELEKTRONISCHE ANSCHLÜSSE
Die Netzspannung muss im Bereich von 90 % ~ 110 % der angegebenen Spannung liegen.
•
Ein Kriechstrom-Schutz und ein Hauptschalter mit einer 1,5-fachen Kapazität der maximalen Stromaufnahme sollte im
•
Stromkreis installiert sein.
Achten Sie auf ausreichende Erdung.
•
Beachten Sie das Anschlussdiagramm zur Installation des Netzkabels.
•
Alle verwendeten Kabel müssen den nationalen Vorschriften entsprechen und von Fachpersonal angeschlossen werden.
•
Für die Montage des Geräts sollte ein gesonderter Stromkreis benutzt werden.
•
Bitte beachten Sie die Spezifi kation der zu verwendenden Kabel und Sicherungen.
•
LUFTREINIGUNG
Luft und Feuchtigkeit haben im Kältesystem unerwünschte Effekte wie folgend aufgeführt:
Druckanstieg im System
•
Anstieg des Betriebsstroms
•
Effi zienz von „Kühlen" oder „Heizen" fällt
•
Feuchtigkeit in der Kühlzirkulation gefriert und blockiert das Rohr
•
Wasser führt zur Rostbildung in der Kältetechnik
•
Folglich muss das Rohr zwischen Innen- und Außengerät nach undichten Stellen überprüft werden, um jegliche nicht kon-
densierbare Flüssigkeit oder Feuchtigkeit zu entfernen.
Anzugsdrehmoment (N.cm)
1570 (160 kgf.cm)
2940 (300 kgf.cm)
4900 (500 kgf.cm)
Zusätzlicher Anzugsdrehmom. (N.cm)
1960 (200 kgf.cm)
3430 (350 kgf.cm)
5390 (550 kgf.cm)
