Montage Des Innengerätes; Einbau Der Montageplatte - Comfee R SERIES Installationsanleitung

Anmerkung:
Montieren Sie die Montageplatte und die
Löcher in die Wand nach der Struktur der
Wand und nach den Befestigungspunkten der
Montageplatte.
mehr von der
Loch für An-
schlussrohr
ca. Ø 65 mm
10
MONTAGE DES INNENGERÄTES

1. EINBAU DER MONTAGEPLATTE

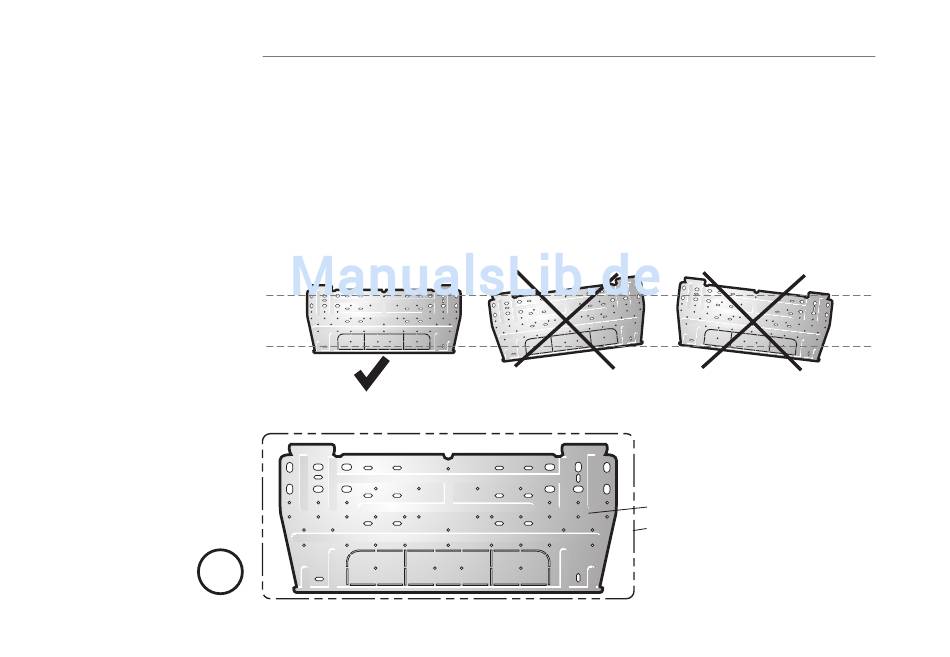

Montieren Sie die Montageplatte waagerecht auf eine ebene Fläche an die Wand und lassen Sie genügend Platz, um die
•
Montageplatte.
Besteht die Wand aus Beton, Ziegel oder ähnlichem, bohren Sie vier Löcher mit einem Durchmesser von 6 mm in die
•
Wand. Stecken Sie die Montageklammer für die entsprechenden Schrauben hinein.
Montieren Sie die Montageplatte mit 4 Schrauben an die Wand.
•
Zum Anzeichnen der Bohrlöcher und Ausrichten der Montageplatte immer eine Wasserwaage verwenden.
•
Nach dem Anschrauben der Montageplatte noch einmal mit einer Wasserwaage kontrollieren, ob diese wirklich waage-
•
recht montiert ist.
12 cm oder mehr von der Decke
12 cm oder
Wand
12 cm oder mehr
von der Wand
Montageplatte
Gehäuseprofil Innengerät
