2. BOHRUNG IN DIE WAND

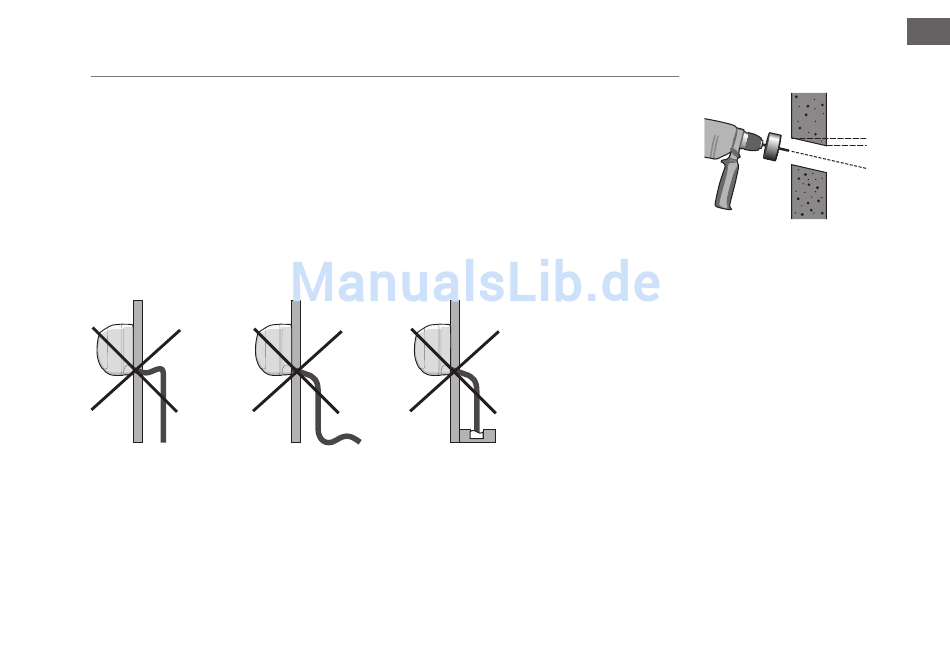

Bestimmen Sie die Bohrlöcher gemäß Abbildung.
•
Bohren Sie ein Loch von ca. 65 mm Durchmesser schräg zur Außenseite.
•
Benutzen Sie ein Futterrohr (Kunststoffrohr), wenn Sie Bohrungen durch Metallgitter oder Metallplatten durchführen, um
•
die elektrischen Leitungen abzuschirmen.
Zum Anzeichnen des Bohrloches das Innengerät an der Montageplatte einhängen, dann das Bohrloch links unten vom
•
Innengerät anzeichnen.
Zum Bohren das Innengerät wieder von der Wand nehmen.
•
3. KONDENSWASSERSCHLAUCH
Den Kondenswasserschlauch nach unten abbiegen und immer mit Gefälle verlegen. Der Kondenswasserschlauch ist NICHT
so zu installieren, wie in der folgenden Abbildung gezeigt.
Behindern Sie nicht den Wasserfluss durch Krümmung des
Schlauchs, keinen Aufstieg bilden lassen!
Bei der Montage einer Verlängerung des Kondenswasserschlauches isolieren Sie das Verbindungsteil mit einem Schutz-
•
rohr und lassen Sie bitte den Schlauch nicht lose hängen.
Für die Montage des Kondenswasserschlauches links, montieren Sie es wie im Bild dargestellt. Biegen Sie das An-
•
schlussrohr auf höchstens 43 mm vom Knickpunkt bis zur Geraden.
Befestigen Sie das Ende des Kondenswasserschlauches
•
Den Tauwasserablauf am Innenklimagerät mit dem beiliegendem Kondenswasserschlauch fest verbinden.
•
Bitte legen Sie das Ende des
Schlauchs nicht in Wasser
Innen Außen
5 – 7 mm
Wand
