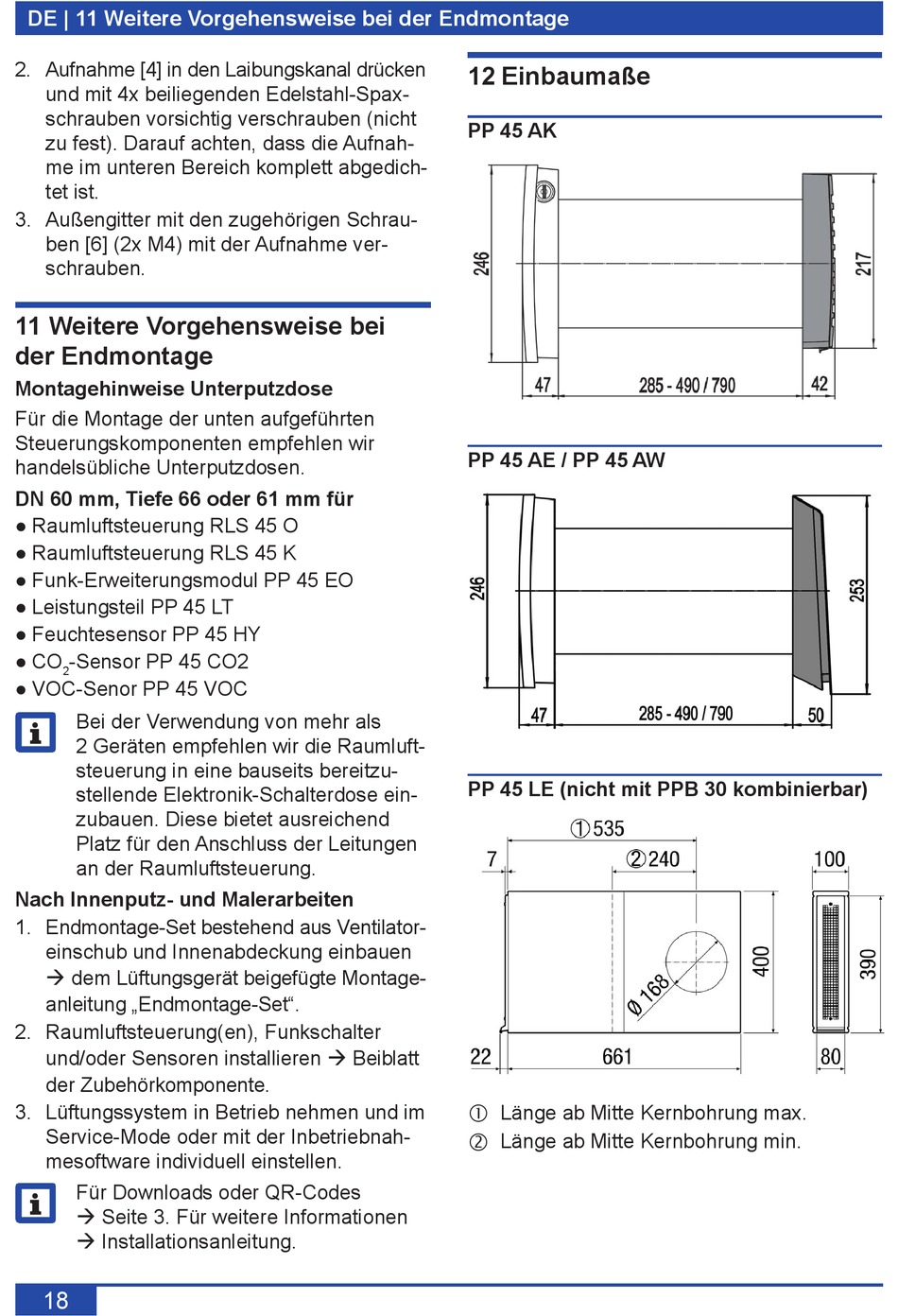

Weitere Vorgehensweise Bei Der Endmontage; Einbaumaße - Maico PushPull PP 45 RHK Montageanleitung

DE | 11 Weitere Vorgehensweise bei der Endmontage
2. Aufnahme [4] in den Laibungskanal drücken
und mit 4x beiliegenden Edelstahl-Spax-
schrauben vorsichtig verschrauben (nicht
zu fest). Darauf achten, dass die Aufnah-
me im unteren Bereich komplett abgedich-
tet ist.
3. Außengitter mit den zugehörigen Schrau-
ben [6] (2x M4) mit der Aufnahme ver-
schrauben.
11 Weitere Vorgehensweise bei
der Endmontage
Montagehinweise Unterputzdose
Für die Montage der unten aufgeführten
Steuerungskomponenten empfehlen wir
handelsübliche Unterputzdosen.
DN 60 mm, Tiefe 66 oder 61 mm für
● Raumluftsteuerung RLS 45 O
● Raumluftsteuerung RLS 45 K
● Funk-Erweiterungsmodul PP 45 EO
● Leistungsteil PP 45 LT
● Feuchtesensor PP 45 HY
● CO -Sensor PP 45 CO2
2
● VOC-Senor PP 45 VOC
Bei der Verwendung von mehr als
i
2 Geräten empfehlen wir die Raumluft-
steuerung in eine bauseits bereitzu-
stellende Elektronik-Schalterdose ein-
zubauen. Diese bietet ausreichend
Platz für den Anschluss der Leitungen
an der Raumluftsteuerung.
Nach Innenputz- und Malerarbeiten
1. Endmontage-Set bestehend aus Ventilator-
einschub und Innenabdeckung einbauen
 dem Lüftungsgerät beigefügte Montage-
anleitung „Endmontage-Set".
2. Raumluftsteuerung(en), Funkschalter
und/oder Sensoren installieren  Beiblatt
der Zubehörkomponente.
3. Lüftungssystem in Betrieb nehmen und im
Service-Mode oder mit der Inbetriebnah-
mesoftware individuell einstellen.
Für Downloads oder QR-Codes
i
 Seite 3. Für weitere Informationen
 Installationsanleitung.
18
12 Einbaumaße
PP 45 AK
PP 45 AE / PP 45 AW
PP 45 LE (nicht mit PPB 30 kombinierbar)
Länge ab Mitte Kernbohrung max.

Länge ab Mitte Kernbohrung min.

