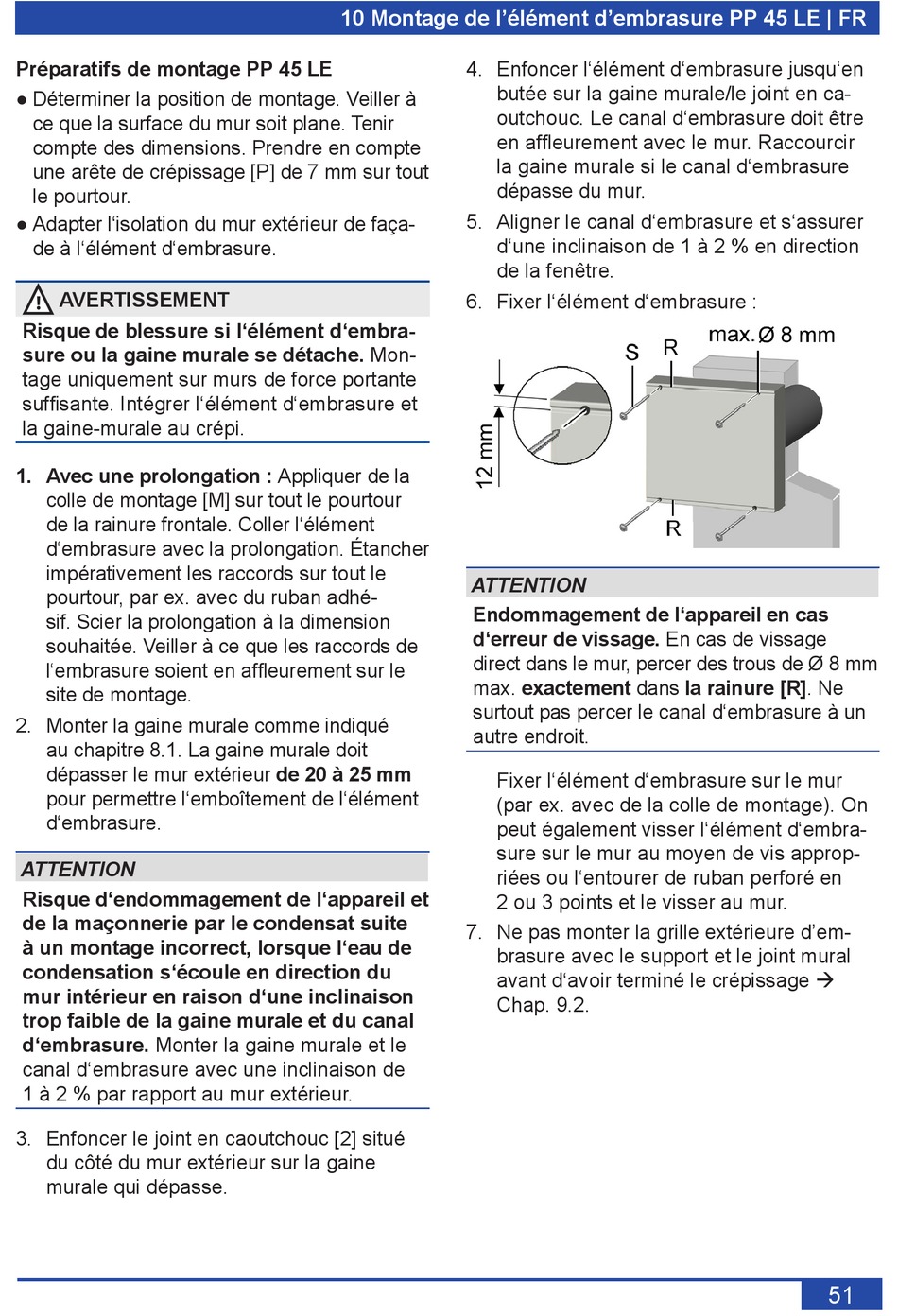

Maico PushPull PP 45 RHK Montageanleitung Seite 51

Préparatifs de montage PP 45 LE
● Déterminer la position de montage. Veiller à
ce que la surface du mur soit plane. Tenir
compte des dimensions. Prendre en compte
une arête de crépissage [P] de 7 mm sur tout
le pourtour.
● Adapter l'isolation du mur extérieur de faça-
de à l'élément d'embrasure.
! AVERTISSEMENT
Risque de blessure si l'élément d'embra-
sure ou la gaine murale se détache. Mon-
tage uniquement sur murs de force portante
suffisante. Intégrer l'élément d'embrasure et
la gaine-murale au crépi.
1. Avec une prolongation : Appliquer de la
colle de montage [M] sur tout le pourtour
de la rainure frontale. Coller l'élément
d'embrasure avec la prolongation. Étancher
impérativement les raccords sur tout le
pourtour, par ex. avec du ruban adhé-
sif. Scier la prolongation à la dimension
souhaitée. Veiller à ce que les raccords de
l'embrasure soient en affleurement sur le
site de montage.
2. Monter la gaine murale comme indiqué
au chapitre 8.1. La gaine murale doit
dépasser le mur extérieur de 20 à 25 mm
pour permettre l'emboîtement de l'élément
d'embrasure.
ATTENTION
Risque d'endommagement de l'appareil et
de la maçonnerie par le condensat suite
à un montage incorrect, lorsque l'eau de
condensation s'écoule en direction du
mur intérieur en raison d'une inclinaison
trop faible de la gaine murale et du canal
d'embrasure. Monter la gaine murale et le
canal d'embrasure avec une inclinaison de
1 à 2 % par rapport au mur extérieur.
3. Enfoncer le joint en caoutchouc [2] situé
du côté du mur extérieur sur la gaine
murale qui dépasse.
10 Montage de l'élément d'embrasure PP 45 LE | FR
4. Enfoncer l'élément d'embrasure jusqu'en
butée sur la gaine murale/le joint en ca-
outchouc. Le canal d'embrasure doit être
en affleurement avec le mur. Raccourcir
la gaine murale si le canal d'embrasure
dépasse du mur.
5. Aligner le canal d'embrasure et s'assurer
d'une inclinaison de 1 à 2 % en direction
de la fenêtre.
6. Fixer l'élément d'embrasure :
ATTENTION
Endommagement de l'appareil en cas
d'erreur de vissage. En cas de vissage
direct dans le mur, percer des trous de Ø 8 mm
max. exactement dans la rainure [R]. Ne
surtout pas percer le canal d'embrasure à un
autre endroit.
Fixer l'élément d'embrasure sur le mur
(par ex. avec de la colle de montage). On
peut également visser l'élément d'embra-
sure sur le mur au moyen de vis approp-
riées ou l'entourer de ruban perforé en
2 ou 3 points et le visser au mur.
7. Ne pas monter la grille extérieure d'em-
brasure avec le support et le joint mural
avant d'avoir terminé le crépissage 
Chap. 9.2.
