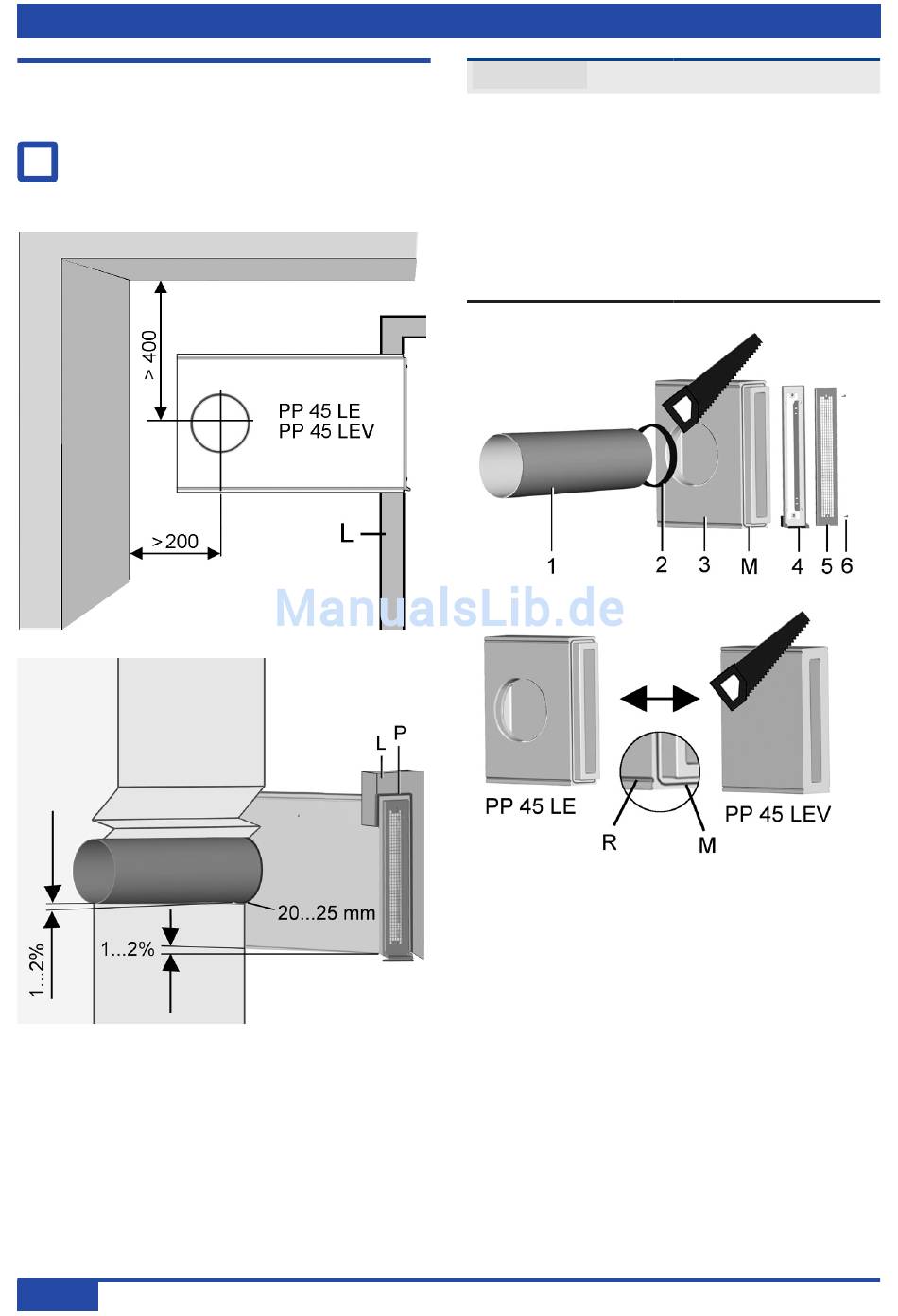

FR | 10 Montage de l'élément d'embrasure PP 45 LE
10 Montage de l'élément
d'embrasure PP 45 LE
PP 45 LE ne convient pas pour les
i
appareils PPB 30 – utiliser PP 45 LE
seulement avec des appareils PP 45.
Inclinaison min. de 1...2%
L Embrasure de fenêtre
P Arête de crépissage max. 7 mm
50
ATTENTION
Position de montage – mur intérieur :
Après application du crépi, du papier peint,
etc., la gaine murale doit être en affleurement
avec le mur intérieur.
Position de montage – embrasure de
fenêtre : Après application du crépi extérieur,
le larmier de condensat doit le dépasser de
20 à 25 mm.
1 Gaine murale Ø 160, non comprise dans
la fourniture
2 Joint en caoutchouc de la gaine murale
3 Élément d'embrasure PP 45 LE
4 Support en acier inoxydable avec larmier
et joint mural intégré [4.1]
5 Grille extérieure en acier inoxydable
6 Vis (2 unités)
R Rainure transversale
M Colle de montage
