DE | 10 Montage Laibungselement PP 45 LE

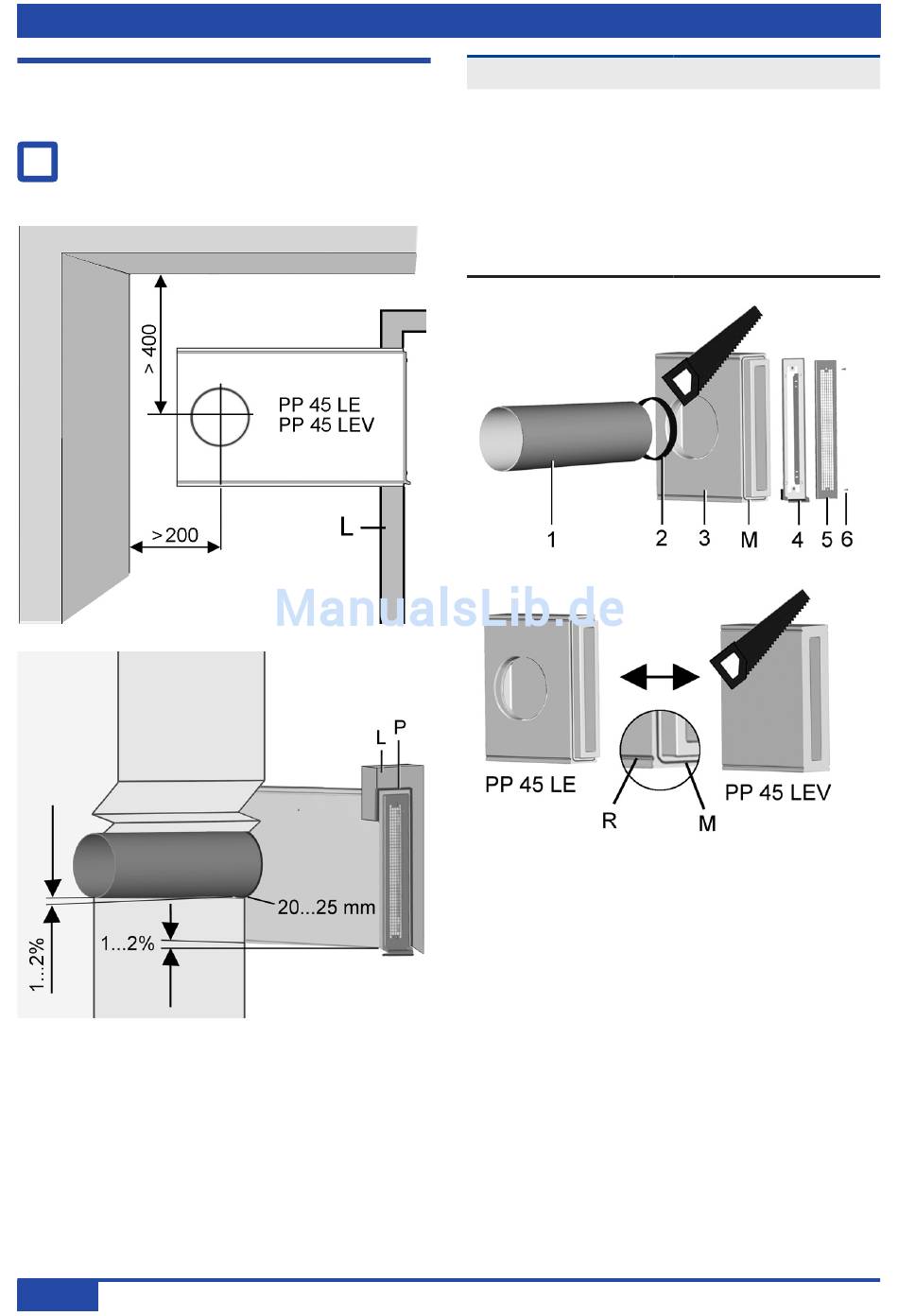

10 Montage Laibungselement
PP 45 LE
PP 45 LE nicht für PPB 30-Geräte
i
geeignet – PP 45 LE nur mit PP 45-
Geräten einsetzen.
Gefälle min 1...2%
L Fensterlaibung
P Putzkante max. 7 mm
16
ACHTUNG
Einbauposition Innenwand: Wandhülse
muss nach Anbringung von Putz, Tapete etc.
putzbündig mit der Innenwand abschließen.
Einbauposition Fensterlaibung: Die Kon-
densat- Abtropfkante muss nach Anbringung
des Außenputzes 20 bis 25 mm über den
Außenputz hinausstehen.
1 Wandhülse DN 160, nicht im Lieferumfang
2 Gummidichtung-Wandhülse
3 Laibungselement PP 45 LE
4 Edelstahl-Aufnahme mit Abtropfkante
und integrierter Wanddichtung [4.1]
5 Edelstahl-Außengitter
6 Schraube (2 Stück)
R Querrille
M Montagekleber
