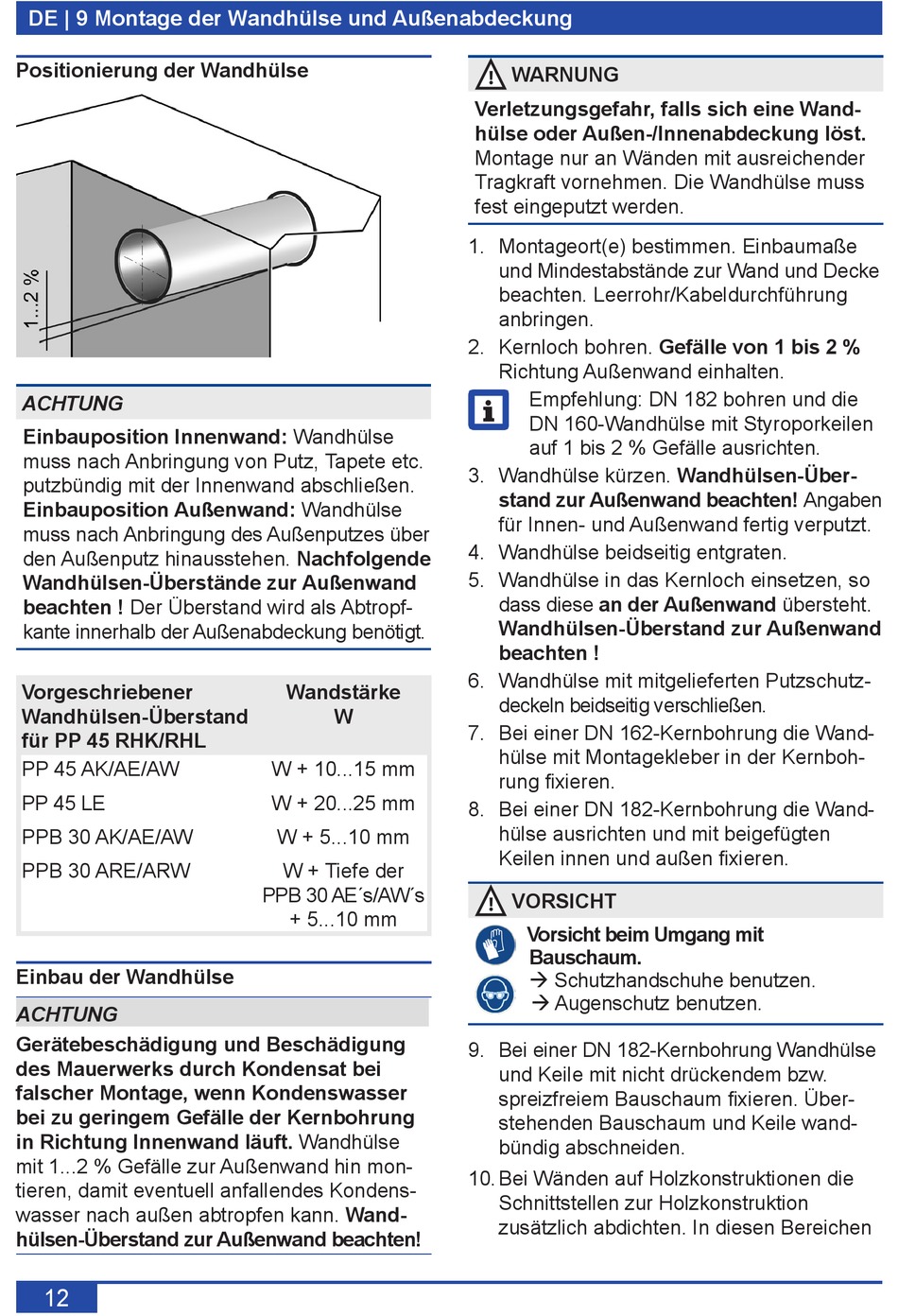

Maico PushPull PP 45 RHK Montageanleitung Seite 12

DE | 9 Montage der Wandhülse und Außenabdeckung
Positionierung der Wandhülse
ACHTUNG
Einbauposition Innenwand: Wandhülse
muss nach Anbringung von Putz, Tapete etc.
putzbündig mit der Innenwand abschließen.
Einbauposition Außenwand: Wandhülse
muss nach Anbringung des Außenputzes über
den Außenputz hinausstehen. Nachfolgende
Wandhülsen-Überstände zur Außenwand
beachten ! Der Überstand wird als Abtropf-
kante innerhalb der Außenabdeckung benötigt.
Vorgeschriebener
Wandhülsen-Überstand
für PP 45 RHK/RHL
PP 45 AK/AE/AW
PP 45 LE
PPB 30 AK/AE/AW
PPB 30 ARE/ARW
Einbau der Wandhülse
ACHTUNG
Gerätebeschädigung und Beschädigung
des Mauerwerks durch Kondensat bei
falscher Montage, wenn Kondenswasser
bei zu geringem Gefälle der Kernbohrung
in Richtung Innenwand läuft. Wandhülse
mit 1...2 % Gefälle zur Außenwand hin mon-
tieren, damit eventuell anfallendes Kondens-
wasser nach außen abtropfen kann. Wand-
hülsen-Überstand zur Außenwand beachten!
12
Wandstärke
W
W + 10...15 mm
W + 20...25 mm
W + 5...10 mm
W + Tiefe der
PPB 30 AE´s/AW´s
+ 5...10 mm
! WARNUNG
Verletzungsgefahr, falls sich eine Wand-
hülse oder Außen-/Innenabdeckung löst.
Montage nur an Wänden mit ausreichender
Tragkraft vornehmen. Die Wandhülse muss
fest eingeputzt werden.
1. Montageort(e) bestimmen. Einbaumaße
und Mindestabstände zur Wand und Decke
beachten. Leerrohr/Kabeldurchführung
anbringen.
2. Kernloch bohren. Gefälle von 1 bis 2 %
Richtung Außenwand einhalten.
Empfehlung: DN 182 bohren und die
i
DN 160-Wandhülse mit Styroporkeilen
auf 1 bis 2 % Gefälle ausrichten.
3. Wandhülse kürzen. Wandhülsen-Über-
stand zur Außenwand beachten! Angaben
für Innen- und Außenwand fertig verputzt.
4. Wandhülse beidseitig entgraten.
5. Wandhülse in das Kernloch einsetzen, so
dass diese an der Außenwand übersteht.
Wandhülsen-Überstand zur Außenwand
beachten !
6. Wandhülse mit mitgelieferten Putzschutz-
deckeln beidseitig verschließen.
7. Bei einer DN 162-Kernbohrung die Wand-
hülse mit Montagekleber in der Kernboh-
rung fixieren.
8. Bei einer DN 182-Kernbohrung die Wand-
hülse ausrichten und mit beigefügten
Keilen innen und außen fixieren.
! VORSICHT
Vorsicht beim Umgang mit
Bauschaum.
 Schutzhandschuhe benutzen.
 Augenschutz benutzen.
9. Bei einer DN 182-Kernbohrung Wandhülse
und Keile mit nicht drückendem bzw.
spreizfreiem Bauschaum fixieren. Über-
stehenden Bauschaum und Keile wand-
bündig abschneiden.
10. Bei Wänden auf Holzkonstruktionen die
Schnittstellen zur Holzkonstruktion
zusätzlich abdichten. In diesen Bereichen
