Maico PushPull PP 45 RHK Montageanleitung Seite 48

FR | 9 Montage de la gaine murale et de la protection externe
Montage de PPB 30 AK et PPB 30 AE/AW
– une fois le mur extérieur crépi –

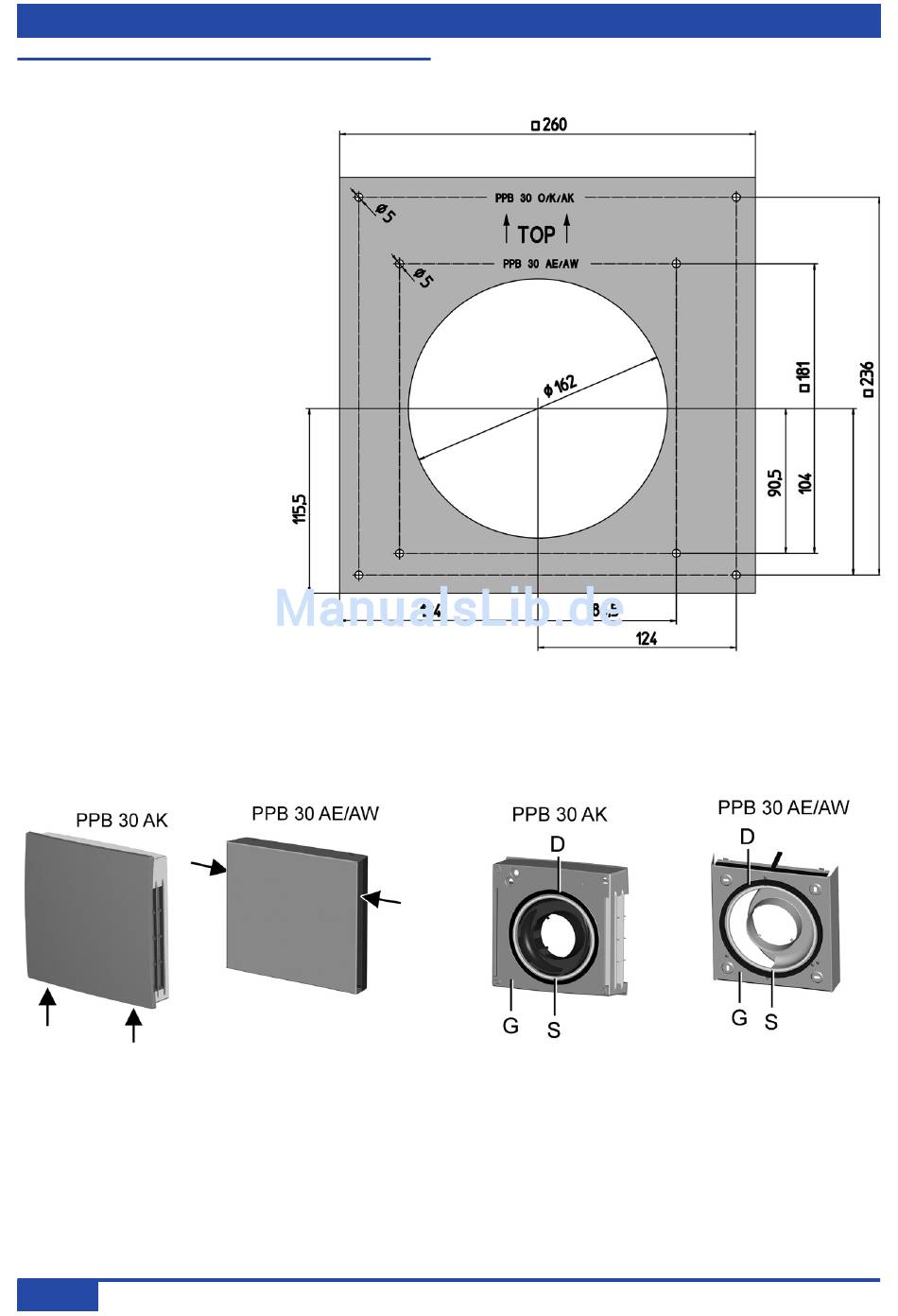

Position de la protection
externeet de la gaine murale
Utiliser le gabarit de perçage !
1. Retirer le couvercle de protection du crépi,
placer le gabarit de perçage sur la gaine
murale, orienter et marquer les trous de
fixation. Respecter la position TOP.
2. Percer les trous et insérer les chevilles.
3. Retirer le cache de protection du boîtier :
PPB 30 AK : appuyer en bas sur les deux
leviers à cran. PPB 30 AE/AW : enlever
les deux vis sur les côtés. Tirer ensuite
vers le haut le cache de protection.
48
4. Sur le côté du boîtier tourné vers le mur,
placer tout autour du trou une bague en
silicone [S] pour assurer l'étanchéité avec
le mur.
