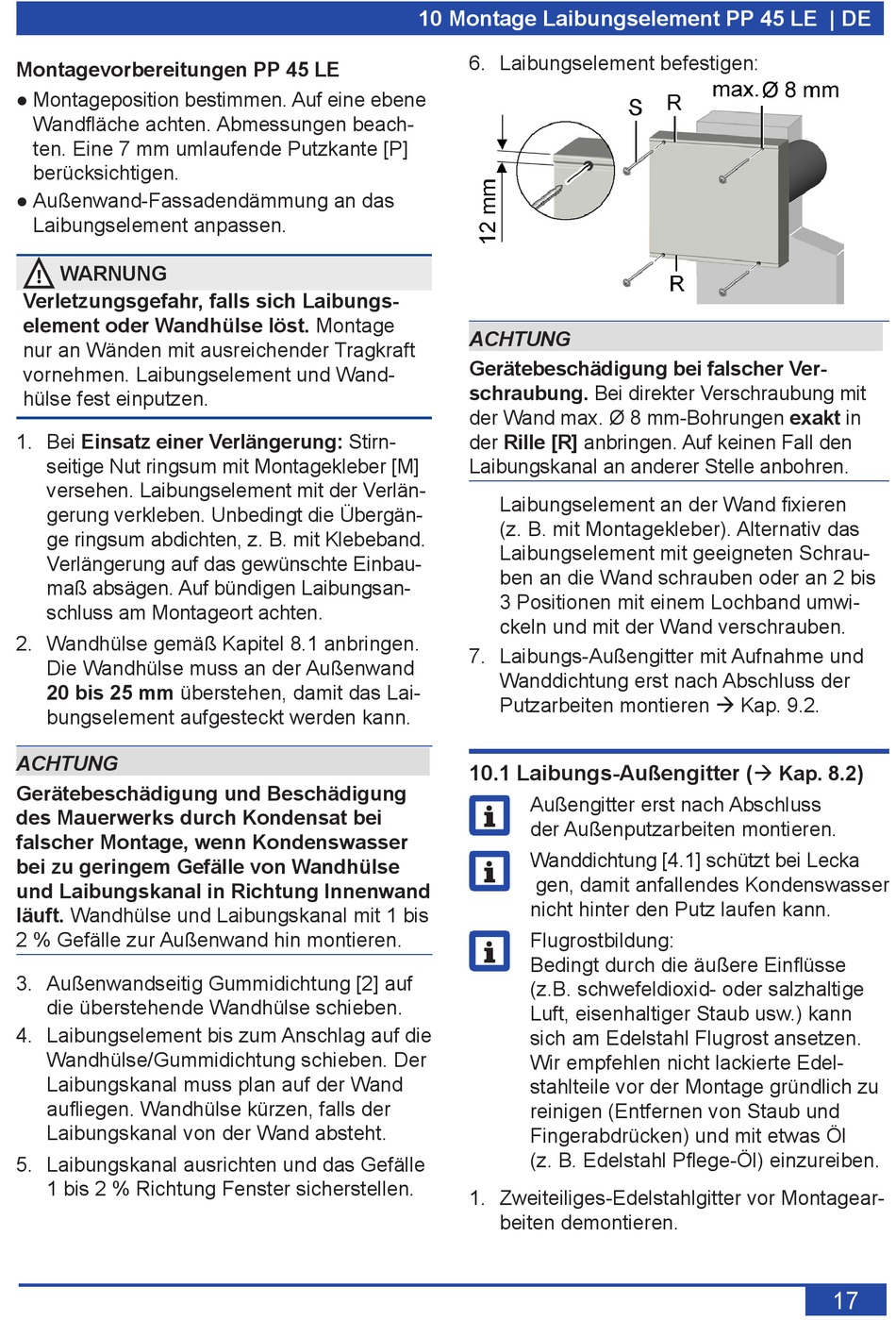

Montagevorbereitungen PP 45 LE
● Montageposition bestimmen. Auf eine ebene
Wandfläche achten. Abmessungen beach-
ten. Eine 7 mm umlaufende Putzkante [P]
berücksichtigen.
● Außenwand-Fassadendämmung an das
Laibungselement anpassen.
! WARNUNG
Verletzungsgefahr, falls sich Laibungs-
element oder Wandhülse löst. Montage
nur an Wänden mit ausreichender Tragkraft
vornehmen. Laibungselement und Wand-
hülse fest einputzen.
1. Bei Einsatz einer Verlängerung: Stirn-
seitige Nut ringsum mit Montagekleber [M]
versehen. Laibungselement mit der Verlän-
gerung verkleben. Unbedingt die Übergän-
ge ringsum abdichten, z. B. mit Klebeband.
Verlängerung auf das gewünschte Einbau-
maß absägen. Auf bündigen Laibungsan-
schluss am Montageort achten.
2. Wandhülse gemäß Kapitel 8.1 anbringen.
Die Wandhülse muss an der Außenwand
20 bis 25 mm überstehen, damit das Lai-
bungselement aufgesteckt werden kann.
ACHTUNG
Gerätebeschädigung und Beschädigung
des Mauerwerks durch Kondensat bei
falscher Montage, wenn Kondenswasser
bei zu geringem Gefälle von Wandhülse
und Laibungskanal in Richtung Innenwand
läuft. Wandhülse und Laibungskanal mit 1 bis
2 % Gefälle zur Außenwand hin montieren.
3. Außenwandseitig Gummidichtung [2] auf
die überstehende Wandhülse schieben.
4. Laibungselement bis zum Anschlag auf die
Wandhülse/Gummidichtung schieben. Der
Laibungskanal muss plan auf der Wand
aufliegen. Wandhülse kürzen, falls der
Laibungskanal von der Wand absteht.
5. Laibungskanal ausrichten und das Gefälle
1 bis 2 % Richtung Fenster sicherstellen.
10 Montage Laibungselement PP 45 LE | DE
6. Laibungselement befestigen:
ACHTUNG
Gerätebeschädigung bei falscher Ver-
schraubung. Bei direkter Verschraubung mit
der Wand max. Ø 8 mm-Bohrungen exakt in
der Rille [R] anbringen. Auf keinen Fall den
Laibungskanal an anderer Stelle anbohren.
Laibungselement an der Wand fixieren
(z. B. mit Montagekleber). Alternativ das
Laibungselement mit geeigneten Schrau-
ben an die Wand schrauben oder an 2 bis
3 Positionen mit einem Lochband umwi-
ckeln und mit der Wand verschrauben.
7. Laibungs-Außengitter mit Aufnahme und
Wanddichtung erst nach Abschluss der
Putzarbeiten montieren  Kap. 9.2.
10.1 Laibungs-Außengitter (
Außengitter erst nach Abschluss
i
der Außenputzarbeiten montieren.
Wanddichtung [4.1] schützt bei Lecka
i
gen, damit anfallendes Kondenswasser
nicht hinter den Putz laufen kann.
Flugrostbildung:
i
Bedingt durch die äußere Einflüsse
(z.B. schwefeldioxid- oder salzhaltige
Luft, eisenhaltiger Staub usw.) kann
sich am Edelstahl Flugrost ansetzen.
Wir empfehlen nicht lackierte Edel-
stahlteile vor der Montage gründlich zu
reinigen (Entfernen von Staub und
Fingerabdrücken) und mit etwas Öl
(z. B. Edelstahl Pflege-Öl) einzureiben.
1. Zweiteiliges-Edelstahlgitter vor Montagear-
beiten demontieren.
)
 Kap. 8.2
