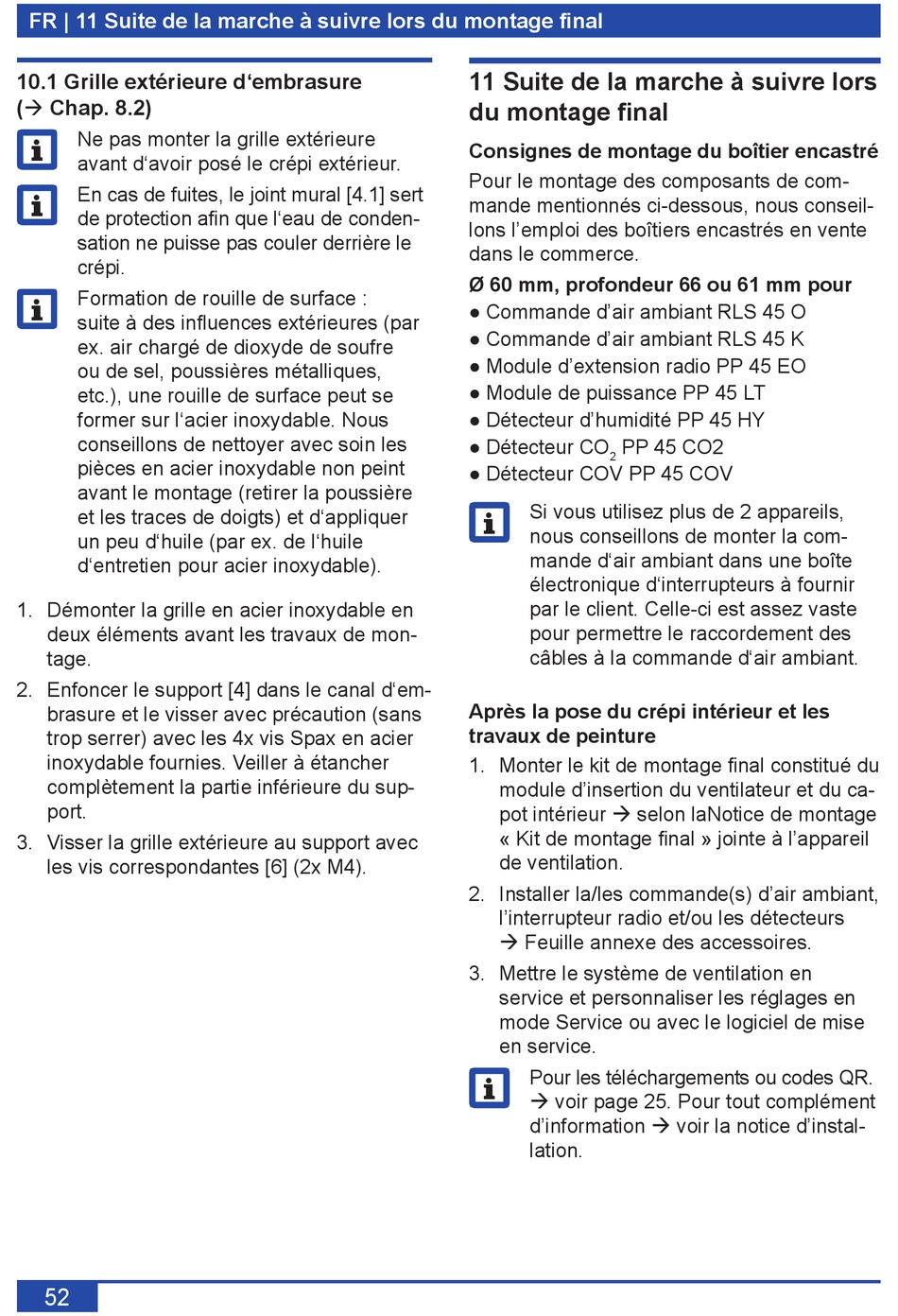

FR | 11 Suite de la marche à suivre lors du montage final
10.1 Grille extérieure d'embrasure
( Chap. 8.2)

Ne pas monter la grille extérieure
i
avant d'avoir posé le crépi extérieur.
En cas de fuites, le joint mural [4.1] sert
i
de protection afin que l'eau de conden-
sation ne puisse pas couler derrière le
crépi.
Formation de rouille de surface :
i
suite à des influences extérieures (par
ex. air chargé de dioxyde de soufre
ou de sel, poussières métalliques,
etc.), une rouille de surface peut se
former sur l'acier inoxydable. Nous
conseillons de nettoyer avec soin les
pièces en acier inoxydable non peint
avant le montage (retirer la poussière
et les traces de doigts) et d'appliquer
un peu d'huile (par ex. de l'huile
d'entretien pour acier inoxydable).
1. Démonter la grille en acier inoxydable en
deux éléments avant les travaux de mon-
tage.
2. Enfoncer le support [4] dans le canal d'em-
brasure et le visser avec précaution (sans
trop serrer) avec les 4x vis Spax en acier
inoxydable fournies. Veiller à étancher
complètement la partie inférieure du sup-
port.
3. Visser la grille extérieure au support avec
les vis correspondantes [6] (2x M4).
52
11 Suite de la marche à suivre lors
du montage final
Consignes de montage du boîtier encastré
Pour le montage des composants de com-
mande mentionnés ci-dessous, nous conseil-
lons l'emploi des boîtiers encastrés en vente
dans le commerce.
Ø 60 mm, profondeur 66 ou 61 mm pour
● Commande d'air ambiant RLS 45 O
● Commande d'air ambiant RLS 45 K
● Module d'extension radio PP 45 EO
● Module de puissance PP 45 LT
● Détecteur d'humidité PP 45 HY
● Détecteur CO PP 45 CO2
2
● Détecteur COV PP 45 COV
Si vous utilisez plus de 2 appareils,
i
nous conseillons de monter la com-
mande d'air ambiant dans une boîte
électronique d'interrupteurs à fournir
par le client. Celle-ci est assez vaste
pour permettre le raccordement des
câbles à la commande d'air ambiant.
Après la pose du crépi intérieur et les
travaux de peinture
1. Monter le kit de montage final constitué du
module d'insertion du ventilateur et du ca-
pot intérieur  selon laNotice de montage
« Kit de montage final » jointe à l'appareil
de ventilation.
2. Installer la/les commande(s) d'air ambiant,
l'interrupteur radio et/ou les détecteurs
 Feuille annexe des accessoires.
3. Mettre le système de ventilation en
service et personnaliser les réglages en
mode Service ou avec le logiciel de mise
en service.
Pour les téléchargements ou codes QR.
i
 voir page 25. Pour tout complément
d'information  voir la notice d'instal-
lation.
