Dichtungsstreifen auf die Wandhülse
kleben. Geeignetes Dichtungsmaterial ist
bauseitig bereitzustellen.

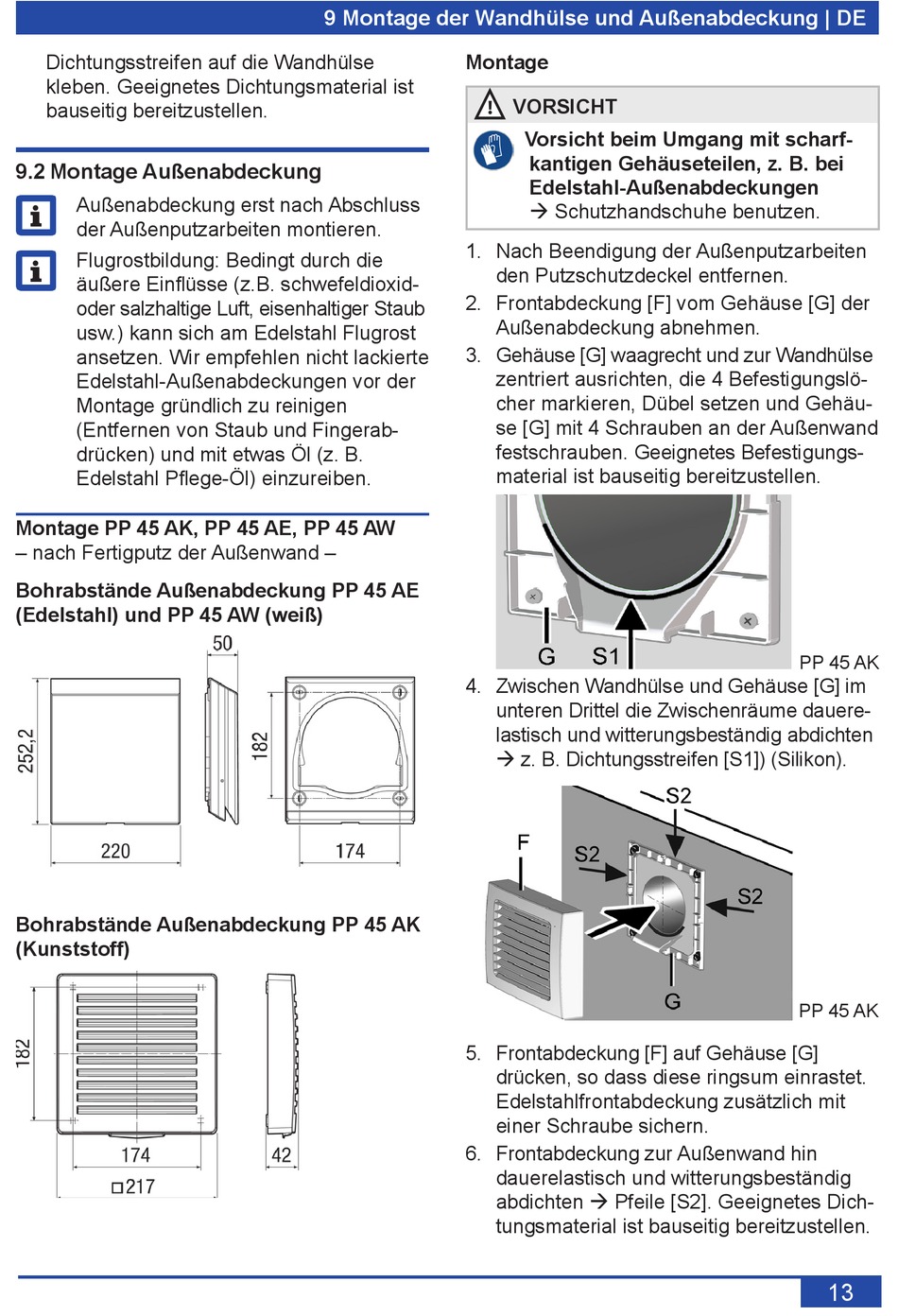

9.2 Montage Außenabdeckung
Außenabdeckung erst nach Abschluss
i
der Außenputzarbeiten montieren.
Flugrostbildung: Bedingt durch die
i
äußere Einflüsse (z.B. schwefeldioxid-
oder salzhaltige Luft, eisenhaltiger Staub
usw.) kann sich am Edelstahl Flugrost
ansetzen. Wir empfehlen nicht lackierte
Edelstahl-Außenabdeckungen vor der
Montage gründlich zu reinigen
(Entfernen von Staub und Fingerab-
drücken) und mit etwas Öl (z. B.
Edelstahl Pflege-Öl) einzureiben.
Montage PP 45 AK, PP 45 AE, PP 45 AW
– nach Fertigputz der Außenwand –
Bohrabstände Außenabdeckung PP 45 AE
(Edelstahl) und PP 45 AW (weiß)
Bohrabstände Außenabdeckung PP 45 AK
(Kunststoff)
9 Montage der Wandhülse und Außenabdeckung | DE
Montage
! VORSICHT
1. Nach Beendigung der Außenputzarbeiten
2. Frontabdeckung [F] vom Gehäuse [G] der
3. Gehäuse [G] waagrecht und zur Wandhülse
4. Zwischen Wandhülse und Gehäuse [G] im
5. Frontabdeckung [F] auf Gehäuse [G]
6. Frontabdeckung zur Außenwand hin
Vorsicht beim Umgang mit scharf-
kantigen Gehäuseteilen, z. B. bei
Edelstahl-Außenabdeckungen
 Schutzhandschuhe benutzen.
den Putzschutzdeckel entfernen.
Außenabdeckung abnehmen.
zentriert ausrichten, die 4 Befestigungslö-
cher markieren, Dübel setzen und Gehäu-
se [G] mit 4 Schrauben an der Außenwand
festschrauben. Geeignetes Befestigungs-
material ist bauseitig bereitzustellen.
unteren Drittel die Zwischenräume dauere-
lastisch und witterungsbeständig abdichten
 z. B. Dichtungsstreifen [S1]) (Silikon).
drücken, so dass diese ringsum einrastet.
Edelstahlfrontabdeckung zusätzlich mit
einer Schraube sichern.
dauerelastisch und witterungsbeständig
abdichten  Pfeile [S2]. Geeignetes Dich-
tungsmaterial ist bauseitig bereitzustellen.
PP 45 AK
PP 45 AK
13
