7

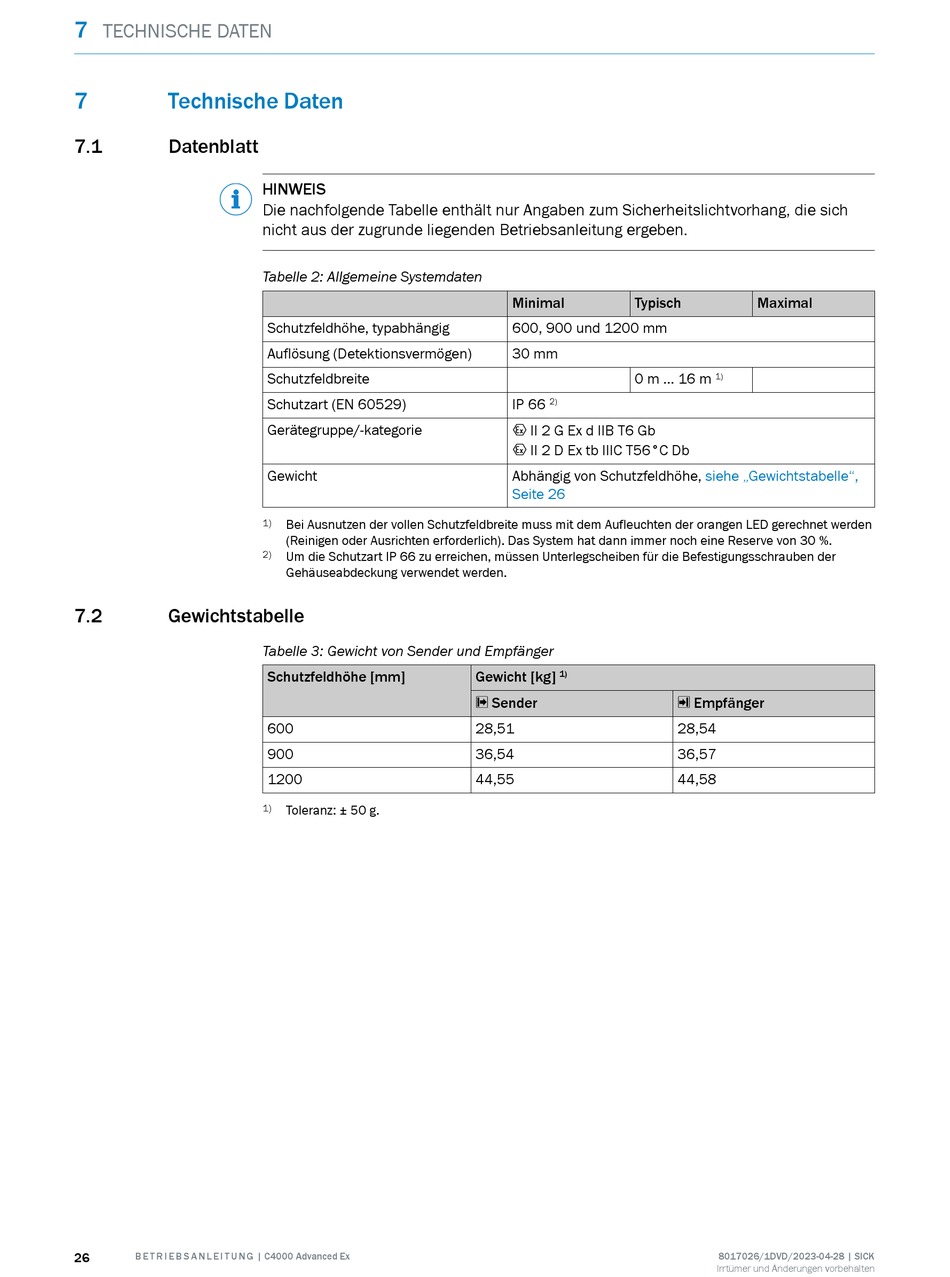

TECHNISCHE DATEN
7
Technische Daten
7.1
Datenblatt
7.2
Gewichtstabelle
26
B E T R I E B S A N L E I T U N G | C4000 Advanced Ex
HINWEIS
Die nachfolgende Tabelle enthält nur Angaben zum Sicherheitslichtvorhang, die sich
nicht aus der zugrunde liegenden Betriebsanleitung ergeben.
Tabelle 2: Allgemeine Systemdaten
Schutzfeldhöhe, typabhängig
Auflösung (Detektionsvermögen)
Schutzfeldbreite
Schutzart (EN 60529)
Gerätegruppe/-kategorie
Gewicht
1)
Bei Ausnutzen der vollen Schutzfeldbreite muss mit dem Aufleuchten der orangen LED gerechnet werden
(Reinigen oder Ausrichten erforderlich). Das System hat dann immer noch eine Reserve von 30 %.
2)
Um die Schutzart IP 66 zu erreichen, müssen Unterlegscheiben für die Befestigungsschrauben der
Gehäuseabdeckung verwendet werden.
Tabelle 3: Gewicht von Sender und Empfänger
Schutzfeldhöhe [mm]
600
900
1200
1)
Toleranz: ± 50 g.
Minimal
Typisch
600, 900 und 1200 mm
30 mm
0 m ... 16 m
IP 66
2)
X II 2 G Ex d IIB T6 Gb
X II 2 D Ex tb IIIC T56°C Db
Abhängig von Schutzfeldhöhe,
Seite 26
Gewicht [kg]
1)
s Sender
28,51
36,54
44,55
Maximal
1)
siehe „Gewichtstabelle",
r Empfänger
28,54
36,57
44,58
8017026/1DVD/2023-04-28 | SICK
Irrtümer und Änderungen vorbehalten
